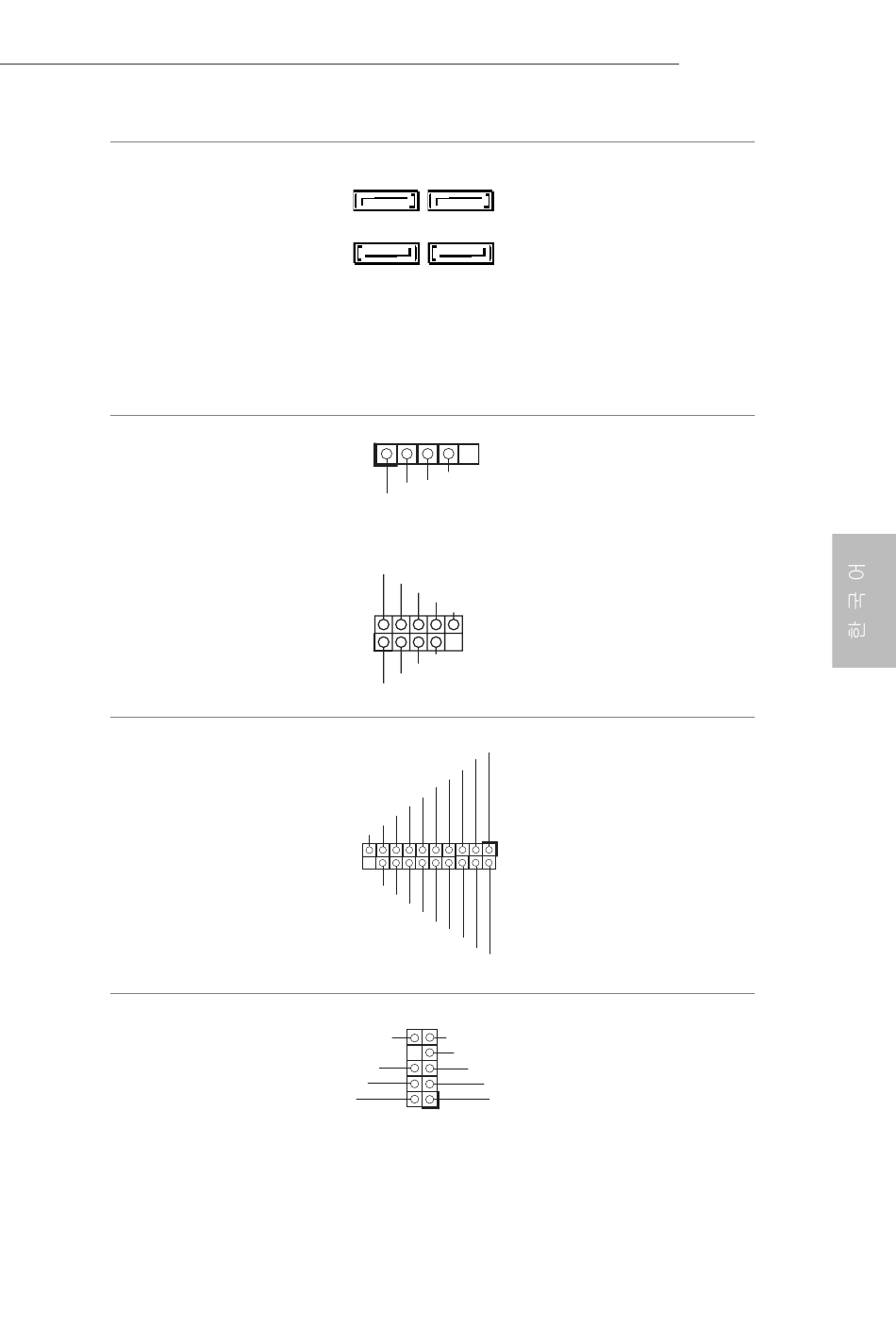

시리얼 ATA3 커넥터
(SATA3_1:
1 페이지 , 12 번 항목 참조 )
(SATA3_2:
1 페이지 , 13 번 항목 참조 )
(SATA3_A1:
1 페이지 , 15 번 항목 참조 )
(SATA3_A2:
1 페이지 , 14 번 항목 참조 )
USB 2.0 헤더
(4 핀 USB_2)
(1 페이지 , 11 번 항목 참
조 )
(9 핀 USB_0_1)
(1 페이지 , 9 번 항목 참조 )
USB 3.1 Gen1 헤더
(19 핀 USB3_0_1)
(1 페이지 , 10 번 항목
참조 )
전면 패널 오디오 헤더
(9 핀 HD_AUDIO1)
(1 페이지 , 16 번 항목
참조 )
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
GND
P- P+
USB_PWR
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
OUT_RET OUT2_L
J_SENSE
MIC_RED
OUT2_R
PRESENCE#
GND
1
이들 네 개의 SATA3 커넥터
는 최대 6.0 Gb/s 데이터 전송
속도를 제공하는 내부 저장
장치용 SATA 데이터 케이블
을 지원합니다 .
* 부팅 시간을 최소화하
려면 , Intel® SATA 포트
(SATA3_1~2) 를 부팅용 장치
에 사용하십시오 .
이 마더보드에는 헤더 두 개
가 있습니다 .
ID 이 마더보드에는 하나의 헤
더가 있습니다 . 이 USB 3.1
Gen1 헤더는 포트 2 개를 지
원할 수 있습니다 .
1
이 헤더는 오디오 장치를 전
면 오디오 패널에 연결하는
데 사용됩니다 .
MIC2_R
MIC2_L
J5005-ITX
J4105-ITX
