1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler ancak bu işlevin düzgün çalışabilmesi
için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi gerekmektedir. Sisteminizi
kurarken, lütfen kılavuzumuzdaki ve kasa kılavuzundaki talimatları izleyin.
2. AC'97 ses paneli kullanıyorsanız, lütfen aşağıdaki adımları uygulayarak ön panel ses
bağlantısına takın:
A. Mic_IN'i (MIC) MIC2_L'ye bağlayın.
B. Audio_R'yi (RIN) OUT2_R'ye ve Audio_L'yi (LIN) OUT2_L'ye bağlayın.
C. Toprağı (GND) Toprağa (GND) bağlayın.
D. MIC_RET ve OUT_RET yalnızca HD ses paneli içindir. AC'97 ses paneli için bunları
bağlamanıza gerek yoktur.
E. Ön mikrofonu etkinleştirmek için, Realtek Kontrol panelinde "FrontMic" sekmesine gidin ve
"Kayıt Ses Düzeyi" ayarını yapın.

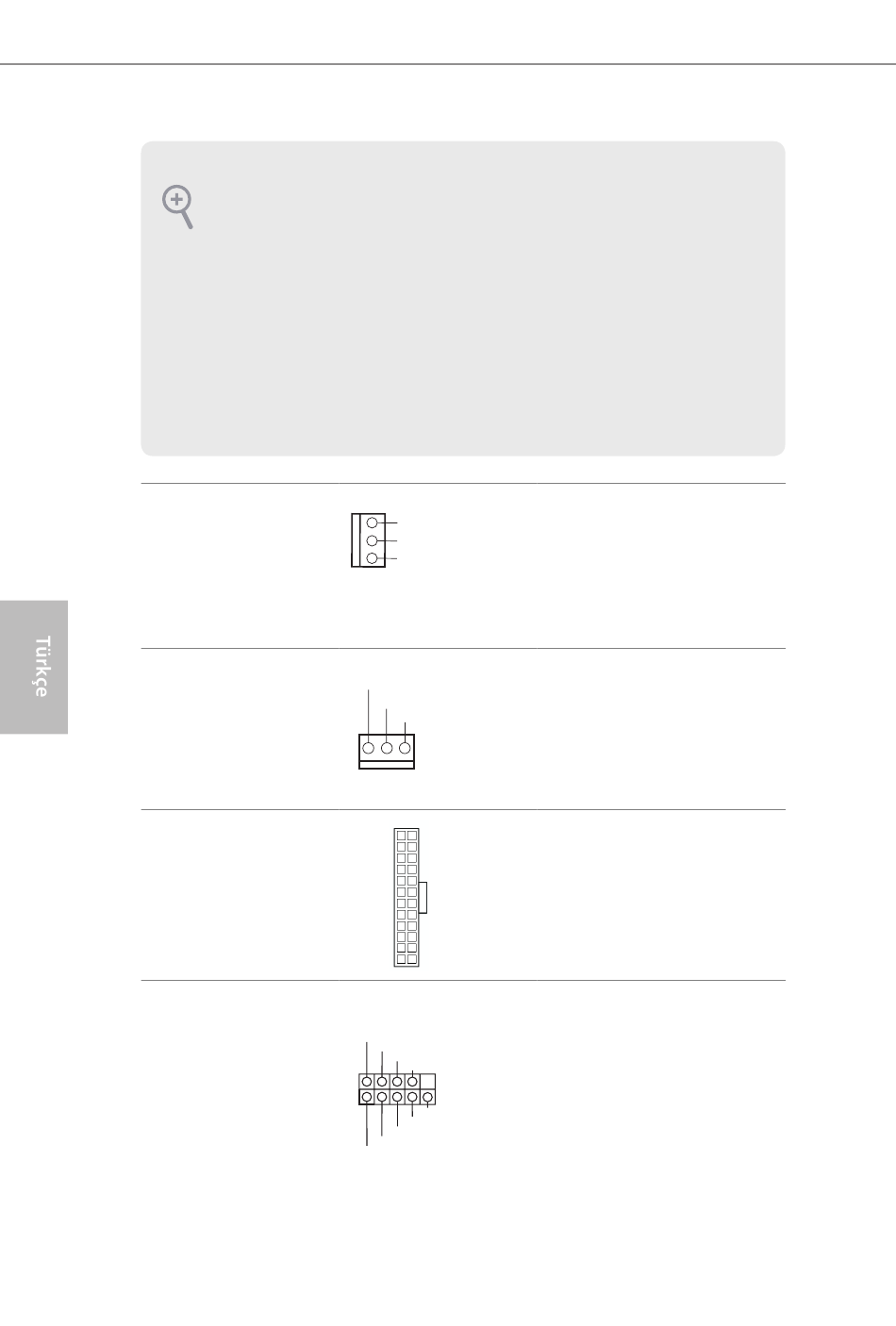

Kasa Fanı Bağlayıcı
(3 pimli CHA_FAN1)
(bk. s.1, No. 7)
İşlemci Fanı Bağlayıcı
(3 pimli CPU_FAN1)
(bk. s.1, No. 1)
ATX Güç Bağlayıcısı
(24 pimli ATXPWR1)
(bk. s.1, No. 4)
Seri Bağlantı Noktası
Bağlantısı
(9 pimli COM1)
(bk. s.1, No. 8)
74
GND
FAN_VOLTAGE
CHA_FAN_SPEED
GND
FAN_VOLTAGE
CPU_FAN_SPEED
12 24
1 13
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Lütfen fan kablosunu fan
konektörüne takın ve siyah teli
topraklama pinine bağlayın.
Lütfen CPU fan kablosunu
konektöre bağlayın ve siyah teli
topraklama pimine bağlayın.
Bu ana kart, 24 pimli ATX
güç bağlayıcısı sağlar. 20 pimli
ATX güç beslemesi kullanmak
için lütfen Pim 1 ve Pim 13'e
bağlayın.
Bu COM1 bağlantısı seri
bağlantı noktası modülünü
destekler.
