ASROCK J5005-ITX Schnellinstallationsanleitung Seite 75

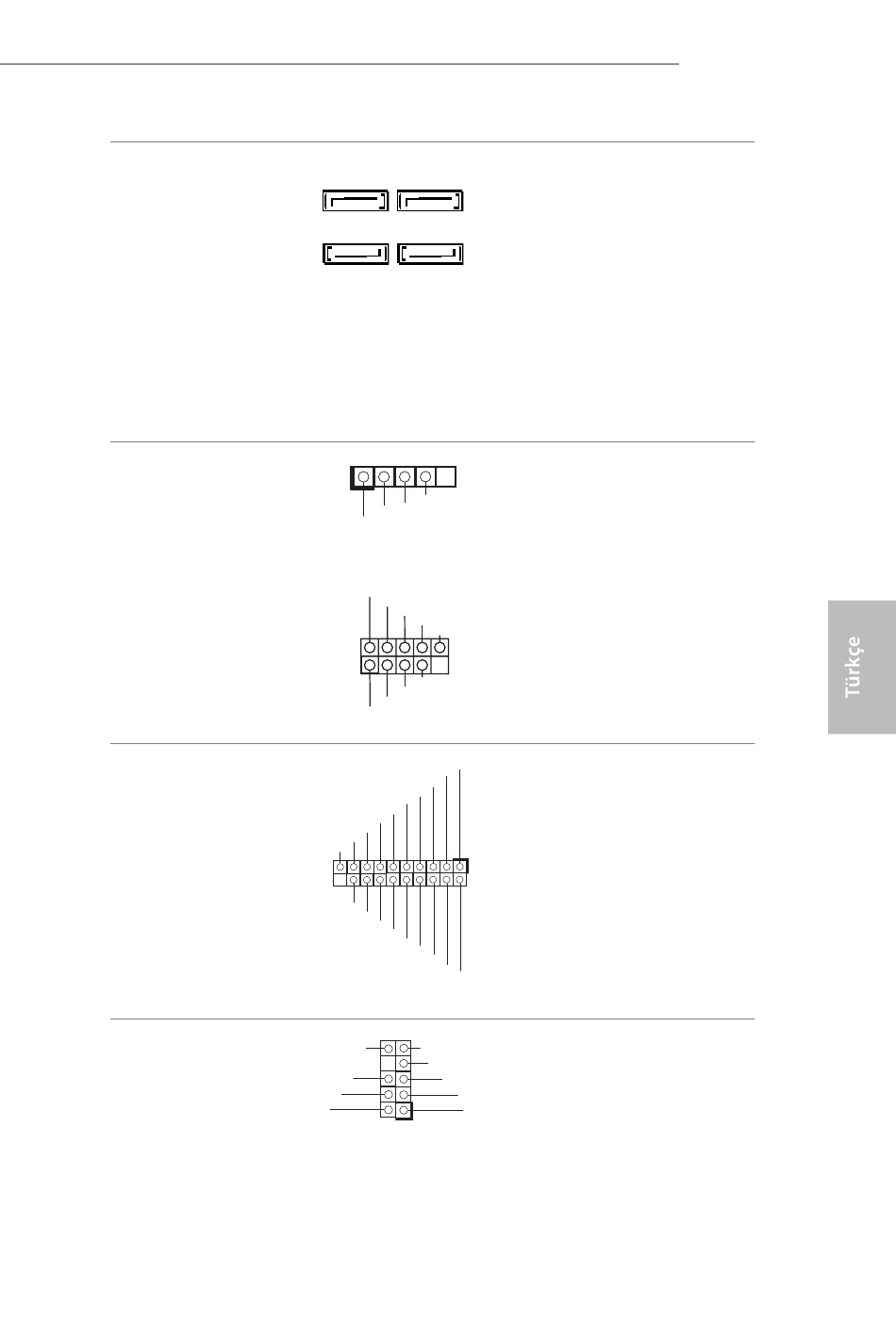

Seri ATA3 Bağlayıcıları
(SATA3_1:
bk. s.1, No. 12)
(SATA3_2:
bk. s.1, No. 13)
(SATA3_A1:
bk. s.1, No. 15)
(SATA3_A2:
bk. s.1, No. 14)
USB 2.0 Bağlantıları
(4 pimli USB_2)
(bk. s.1, No. 11)
(9 pimli USB_0_1)
(bk. s.1, No. 9)
USB 3.1 Gen1 bağlantısı
(19 pimli USB3_0_1)
(bk. s.1, No. 10)
Ön Panel Ses Bağlantısı
(9 pimli HD_AUDIO1)
(bk. s.1, No. 16)
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
GND
P- P+
USB_PWR
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
OUT_RET OUT2_L
J_SENSE
MIC_RED
OUT2_R
PRESENCE#
GND
1
Bu dört SATA3 bağlayıcısı, veri
aktarım hızı 6,0 Gb/sn'ye kadar
olan dâhilî depolama aygıtları
için tasarlanmış SATA veri
kablolarını destekler.
* Başlatma süresini en aza
indirmek amacıyla, çalıştırılabilir
aygıtlarınız için Intel®
SATA bağlantı noktalarını
(SATA3_1~2) kullanın.
Bu ana kartta iki bağlantı vardır.
ID
Bu ana kartta bir bağlantı vardır.
Bu USB 3.1 Gen1 bağlantısı,
iki adet bağlantı noktasını
destekleyebilir.
1
Bu bağlantı, ses aygıtlarının ön
ses paneline bağlanması içindir.
MIC2_R
MIC2_L
J5005-ITX
J4105-ITX
73
