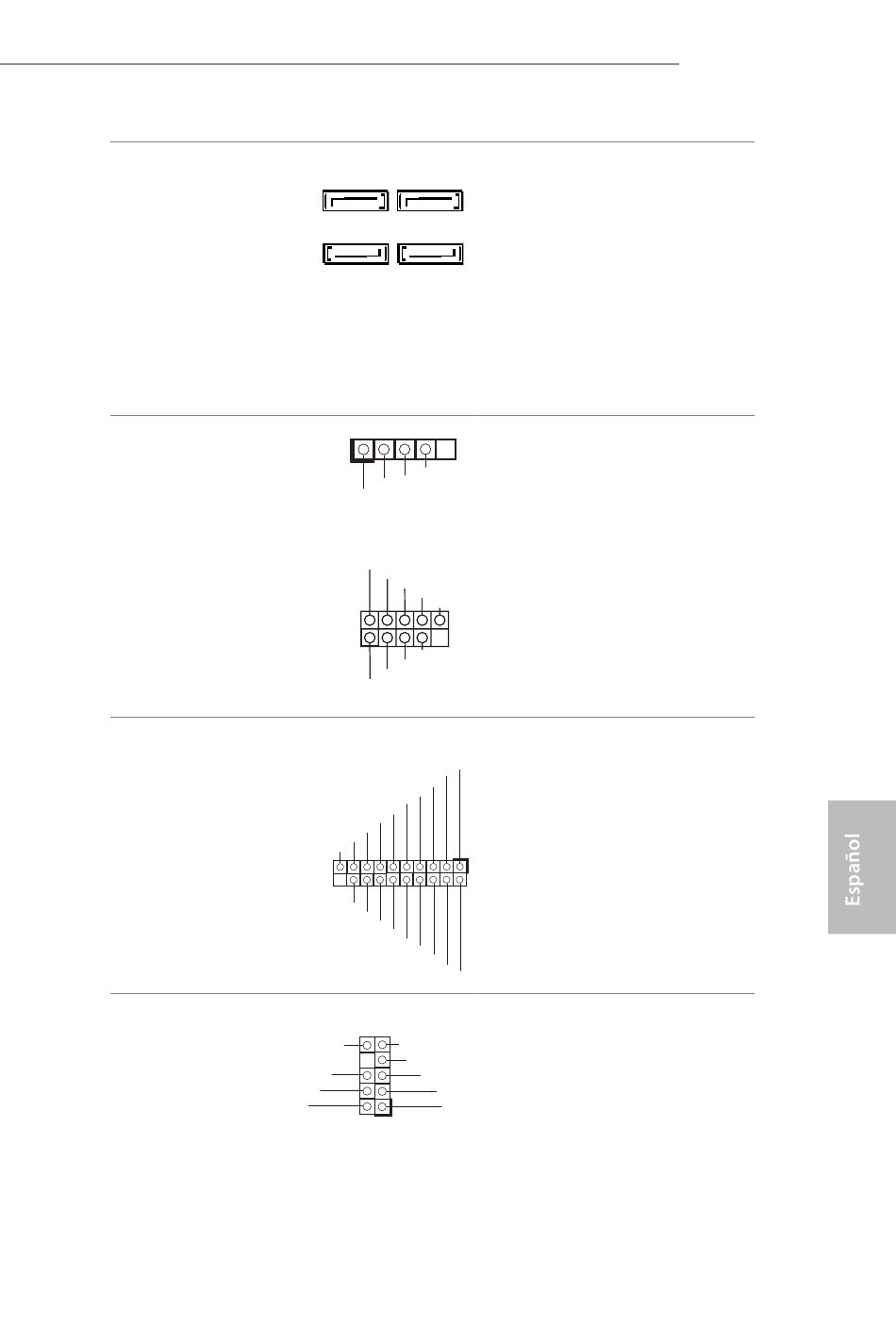

ASROCK J5005-ITX Schnellinstallationsanleitung Seite 51

Conectores Serie ATA3
(SATA3_1:
consulte la pág.1, Nº 12)
(SATA3_2:
consulte la pág.1, Nº 13)
(SATA3_A1:
consulte la pág.1, Nº 15)
(SATA3_A2:
consulte la pág.1, Nº 14)
Cabezales USB 2.0
(USB_2 de 4 contactos)
(consulte la pág.1, Nº 11)
(USB_0_1 de 9 contactos)
(consulte la pág.1, Nº 9)
Cabezal USB 3.1 Gen1
(USB3_0_1 de 19
contactos)
(consulte la pág.1, Nº 10)
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
MIC_RED
PRESENCE#
contactos)
GND
(consulte la pág.1, Nº 16)
SATA3_A1 SATA3_1
SATA3_A2 SATA3_2
1
GND
P- P+
USB_PWR
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
ID
IntA_P_D +
IntA_P_D -
GN D
IntA_P_SSTX+
IntA_P_SSTX-
GN D
IntA_P_SSRX +
IntA_P_SSRX -
Vbu s
Vbu s
IntA_P_SSRX -
IntA_P_SSRX +
GN D
IntA_P_SSTX-
IntA_P_SSTX+
GN D
IntA_P_D -
IntA_P_D +
OUT_RET OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
1
Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos de
almacenamiento interno con una
velocidad de transferencia de datos
de hasta 6,0 Gb/s.
* Para reducir el tiempo de arranque,
utilice puertos SATA Intel® (SATA3_1
a 2) con sus dispositivos de arranque.
Hay dos bases de conexiones en esta
placa base.
Esta placa base tiene otra base de
conexiones. Esta base de conexiones
USB 3.1 Gen1 admite dos puertos.
1
Este cabezal se utiliza para conectar
dispositivos de audio al panel de
audio frontal.
J5005-ITX
J4105-ITX
