Makita JS3200 Betriebsanleitung Seite 10

Wenden oder Wechseln der Wendemesser
Wichtig:
Vor Arbeiten an den Wendemessern unbedingt sich-
erstellen, daß das Gerät ausgeschaltet und der
Netzstecker gezogen ist.
Die Wendemesser sind 4-fach verwendbar und müs-
sen bei nachlassender Schneidleistung immer paar-
weise gedreht bzw. ausgewechselt werden. Zur
Montage gehen Sie wie folgt vor:
Die Innensechskantschraube mit dem mitgelieferten
Innensechskantschlüssel lösen. (Abb. 1)
Das obere Wendemesser während des Befesti-
gungsvorgangs nach oben drücken und mit dem Inn-
ensechskantschlüssel festziehen. (Abb. 2)
Vergewissern Sie sich, daß zwischen abgeschrägter
Anlagefläche des Stößels und Wendemesser keine
Fuge entseht. (Abb. 3)
Das untere Wendemesser montieren Sie plan in der
Aussparung des Schneidtisches. Das Spiel zwischen
oberem und unterem Wendemesser ist entsprechend
der nachfolgenden Tabelle mit der Fühlerlehre mate-
rialgerecht einzustellen. Dazu die Einstellschraube
verdrehen, bis die Fühlerlehre sich zwischen den
beiden Wendemessern gerade noch bewegen läßt.
Sichern Sie nach dem Einstellvorgang die Ein-
stellschraube mit der Sechskantmutter. (Abb. 4 u. 5)
Kombination der
Fühlerlehren 2,3 mm
Materialstärke
Fühlerlehrenko-
1,0 + 1,5 1,0 + 1,5 1,5 + 2,0
mbination
Werkstücksicherung (Abb. 8)
Das Werkstück sollte grundsätzlich auf der Werkbank mit einem Werkstückhalter gesichert werden.
Betrieb (Abb. 9)
Halten Sie die Maschine beim Schneiden parallel zum Schnitt und neigen sie leicht nach hinten.

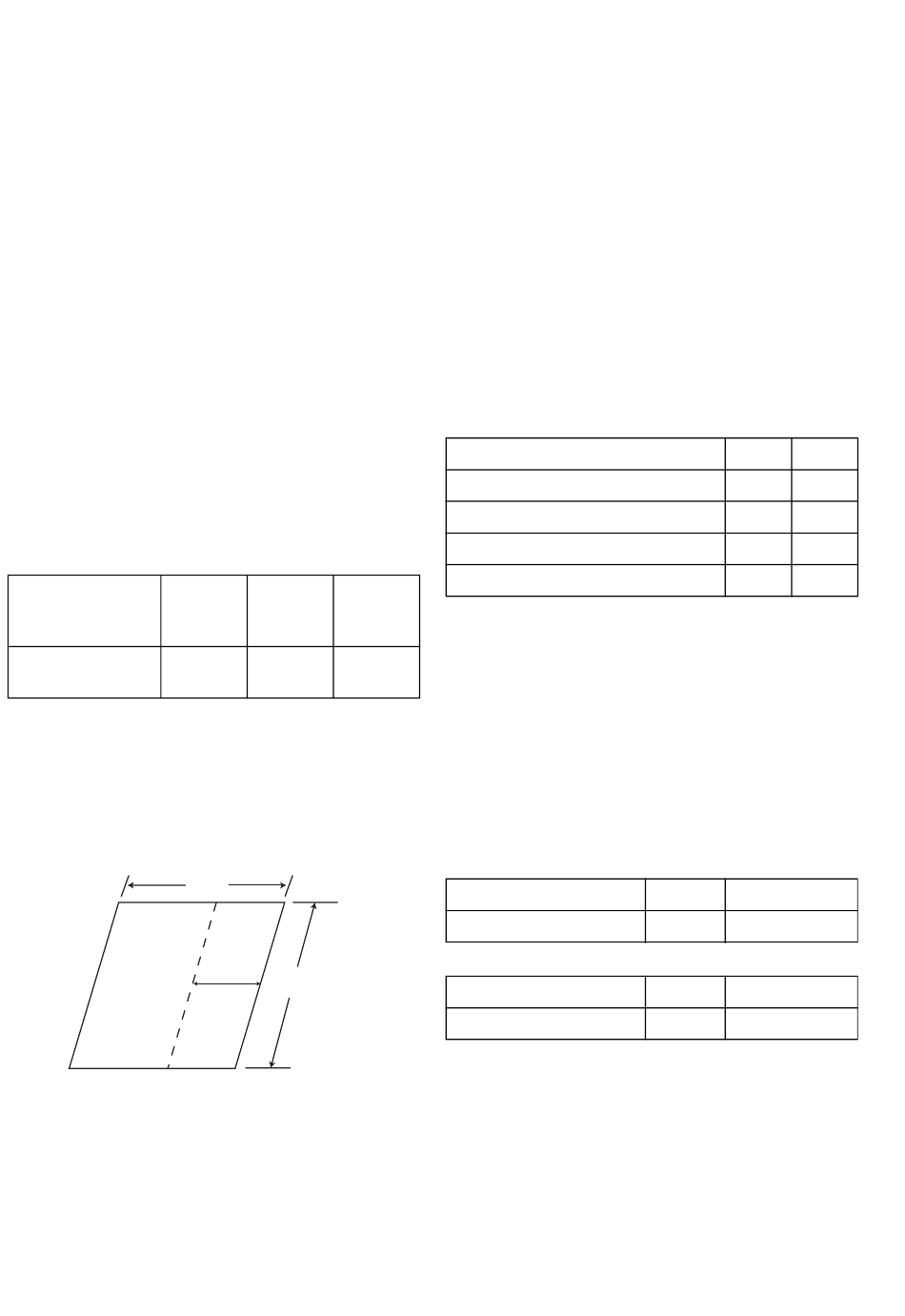

Maximaler Schneidabstand
Bei einer Länge von 1 800 mm Schneidabstand (A) nicht überschreiten.
Schnittradius
Beim Schneiden von Weichstahl mit einer Stärke von 2,3 mm beträgt der kleinste Schnittradius 50 mm.
10
2,5 mm 3,2 mm
900
A
1.800
Schalterfunktion (Abb. 6)
VORSICHT:
Vor dem Anschließen der Maschine an das Strom-
netz stets überprüfen, ob der EIN-/AUS-Schalter ord-
nungsgemäß funktioniert und beim Loslassen in die
AUS-Stellung zurückkehrt.
Zum Einschalten drücken Sie den EIN-/AUS-Schal-
ter. Zum Ausschalten lassen Sie den Schalter los.
Für Dauerbetrieb drücken Sie den Ein-/Aus-Schalter
und gleichzeitig die Schalterarretierung. Zum Auss-
chalten des Dauerbetriebs den EIN-/AUS-Schalter
drücken und wieder loslassen.
Zulässige Materialstärke (Abb. 7)
Die max. Schnittkapazität ist abhängig von der Mate-
rialgüte und -festigkeit . Die Nuten am Schneidtisch
dienen als Meßlehre für die zulässige Schnittstärke.
Schneiden Sie niemals größere als in der Tabelle
angegebene Materialstärken, da andernfalls Verlet-
zungen verursacht werden oder Betriebsstörungen
auftreten können.
Schneidleistung max. in
Stahl bis zu 400 N/mm
Stahl bis zu 600 N/mm
Stahl bis zu 800 N/mm
Aluminium bis zu 200 N/mm
Weichstahl
Abstand (A)
Edelstahl
Abstand (A)
mm ga
2
3,2 10
2
2,5 13
2
1,5 17
2
4,0 9
3,2 mm unter 2,3 mm
90 mm unbegrenzt
2,5 mm unter 2,0 mm
70 mm unbegrenzt
