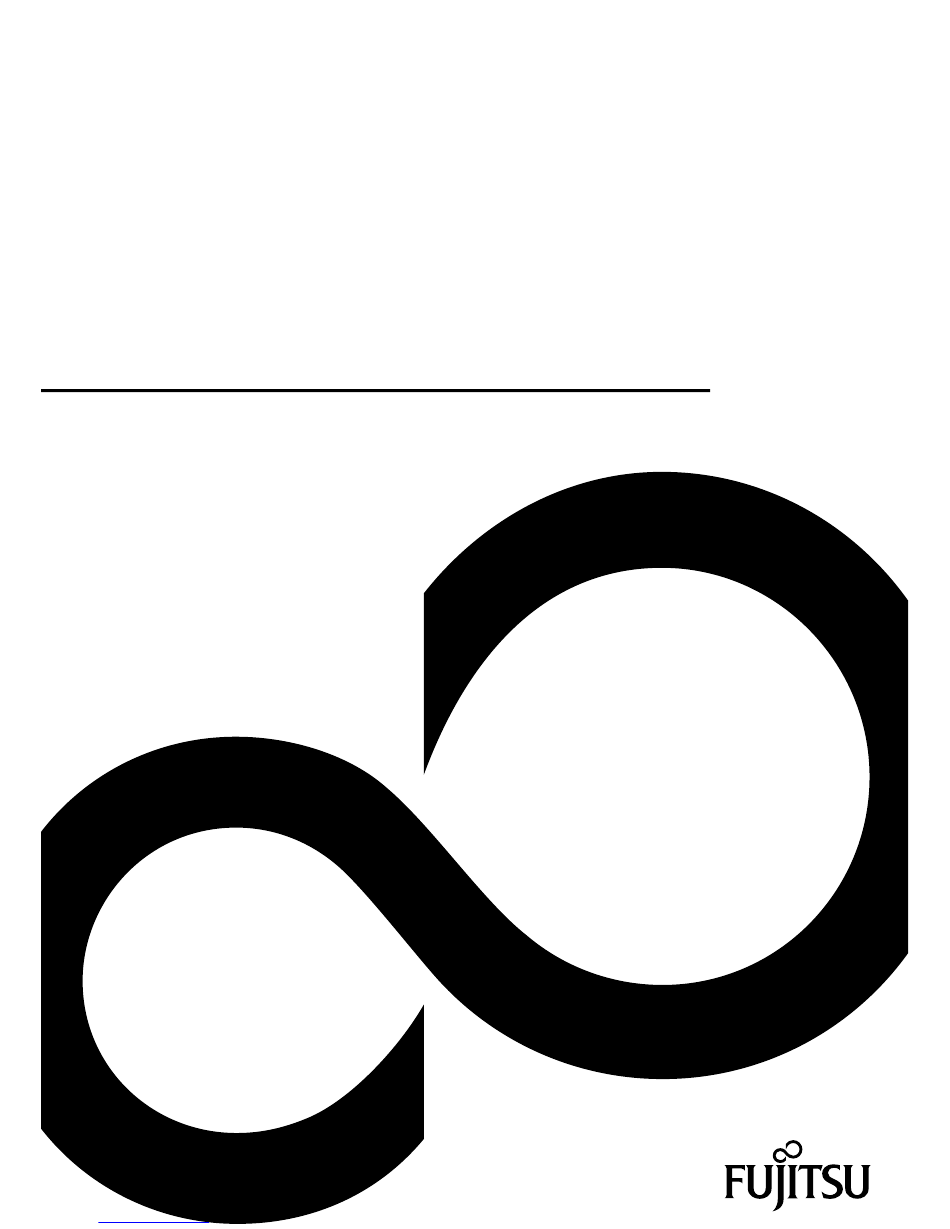

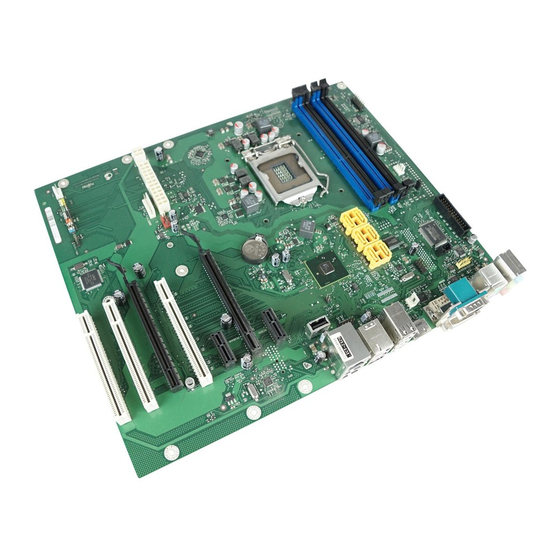

- Seite 1 Mainboard Short Description Mainboard D2917 Downloaded from www.Manualslib.com manuals search engine...
- Seite 2 Should you have any technical questions, please contact: • our Hotline/Service Desk (see the Service Desk list or visit: "http://ts.fujitsu.com/support/servicedesk.html") • Your sales partner • Your sales office We hope you really enjoy using your new Fujitsu system. Downloaded from www.Manualslib.com manuals search engine...
- Seite 3 Downloaded from www.Manualslib.com manuals search engine...
- Seite 4 For further information see "http://ts.fujitsu.com/terms_of_use.html" Order No. Fujitsu Technology Solutions GmbH: A26361-D2917-Z210-1-8N19, edition 1 Downloaded from www.Manualslib.com...
- Seite 5 8 = GND 4 = Data negative Port Y 9 = Key Data positive Port X 10 = Not connected FAN1: Front Fan CPU FAN2: Front Fan Slotcards FAN3: Heatsink CPU (optional) A26361-D2917-Z240-1-8N19_2 Fujitsu Technology Solutions Downloaded from www.Manualslib.com manuals search engine...
- Seite 6 / - / - (FAN4) TEMP monitored CPU / ONB1 / ONB2 / HDD SmartCard SystemLock (USB / serial) Fujitsu Technology Solutions Keyboard Power Button Support Special onboard features D2917 Silent Fan / Silent Fan LT / System Guard / Silent Drives...
- Seite 7 Mainboard D2917 First-time setup Deutsch English Downloaded from www.Manualslib.com manuals search engine...
- Seite 8 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 9: Inhaltsverzeichnis
BIOS-Update mit einem USB-Stick ............10 Fujitsu Technology Solutions Downloaded from www.Manualslib.com... - Seite 10 Alle weiteren genannten Warenzeichen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber und werden als geschützt anerkannt. Copyright © Fujitsu Technology Solutions GmbH 2009 Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren.
-
Seite 11: Kurzbeschreibung Des Mainboards
In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben. Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard" auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet. Fujitsu Technology Solutions Downloaded from www.Manualslib.com manuals search engine... -
Seite 12: Anschlüsse Und Steckverbinder
Verhalten beim Anschluss älterer USB-Geräte (Fullspeed, USB 1.1) ergeben. Das betrifft zum Beispiel ältere Digitalkameras, von denen immer nur eine (nicht zwei oder mehr gleichzeitig) betrieben werden kann. Neuere Geräte der Spezifikation USB 2.0 sind davon nicht betroffen. Fujitsu Technology Solutions Downloaded from www.Manualslib.com manuals search engine... -
Seite 13: Prozessor Ein-/Ausbauen
Sockel LGA1156, max. 95W • Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". • Prozessorabhängig stehen auf dem Mainboard interne Grafikfunktionalitäten zur Verfügung. Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors... -
Seite 14: Vorgehensweise
Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Technology Solutions zurück genommen werden! ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel und haken Sie ihn aus. -
Seite 15: Hauptspeicher Ein-/Ausbauen
Modulgröße 1, 2 oder 4 GByte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden. Es dürfen nur ungepufferte 1,5 V-Speichermodule mit oder ohne ECC verwendet werden. -
Seite 16: Pci-Bus-Interrupts - Auswahl Des Richtigen Pci-Steckplatzes
6 (F) 7 (G) 8 (H) PCI INT LINE EHCI USB 2.0 Dev 1A Fn 0 Dev 1D Fn 0 SATA / AHCI SMBus Intel LAN HD Audio Onboard Graphik FireWire Fujitsu Technology Solutions Downloaded from www.Manualslib.com manuals search engine... -
Seite 17: Bios Update
Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen. BIOS Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. -
Seite 18: Bios-Update Mit Einem Usb-Stick
► Starten Sie den PC neu. Um den PC von einem USB-Stick starten zu können, müssen Sie die Bootreihenfolge im BIOS ändern. Eine Anleitung dazu finden Sie im Handbuch zum BIOS. ► Folgen Sie den Bildschirmanweisungen. Fujitsu Technology Solutions Downloaded from www.Manualslib.com manuals search engine... - Seite 19 Mainboard D2917 First-time setup Deutsch English Downloaded from www.Manualslib.com manuals search engine...
- Seite 20 Downloaded from www.Manualslib.com manuals search engine...
- Seite 21 BIOS update with a USB stick ............10 Fujitsu Technology Solutions Downloaded from www.Manualslib.com...
- Seite 22 All other trademarks used in this document are trademarks or registered trademarks of their respective owners and are recognised as being protected. Copyright © Fujitsu Technology Solutions GmbH 2009 All rights, including rights of translation, reproduction by printing, copying or similar methods, of the whole document or parts thereof, are reserved.
-
Seite 23: Brief Description Of Mainboard
This manual describes the most important properties of this mainboard. Additional information on mainboards is provided in the manual "Basic information on mainboard" on the "User Documentation" or "OEM Mainboard" CD, or on the Internet. Fujitsu Technology Solutions Downloaded from www.Manualslib.com... -
Seite 24: Interfaces And Connectors
USB devices (Fullspeed, USB 1.1). This relates, for example, to older digital cameras of which only one (not two or more at the same time) can be operated at any one time. Newer devices with specification USB 2.0 are not affected by this. Fujitsu Technology Solutions Downloaded from www.Manualslib.com... -
Seite 25: Installing/Removing The Processor
Socket LGA1156, max. 95W • A current list of the processors supported by this mainboard is available on the Internet at: "http://ts.fujitsu.com/mainboards". • Depending on the processor, internal graphics functions are provided on the mainboard. Never touch the underside of the processor. Even minor soiling such as grease from the skin can impair the processor’s operation or destroy the processor. -
Seite 26: Procedure
The processor socket is covered with a protective cap to protect the spring contacts. In the event of a warranty case, the mainboard can only be taken back by Fujitsu Technology Solutions with the protective cap secured! ► Remove the heat sink. -
Seite 27: Installing/Removing Main Memory
1, 2 or 4 GByte for one module A current list of the memory modules recommended for this mainboard is available on the Internet at: "http://ts.fujitsu.com/mainboards". At least one memory module must be installed. Memory modules with different memory capacities can be combined. -
Seite 28: Pci Bus Interrupts - Selecting Correct Pci Slot
4 (D) 5 (E) 6 (F) 7 (G) 8 (H) EHCI USB 2.0 Dev 1A Fn 0 Dev 1D Fn 0 SATA / AHCI SMBus Intel LAN HD Audio Onboard Graphik FireWire Fujitsu Technology Solutions Downloaded from www.Manualslib.com manuals search engine... -
Seite 29: Bios Update
BIOS Update When should a BIOS update be performed? Fujitsu Technology Solutions makes new BIOS versions available to ensure compatibility with new operating systems, new software or new hardware. In addition, new BIOS functions can be integrated. A BIOS update should also always be performed if there is a problem that cannot be solved using new drivers or new software. -
Seite 30: Bios Update With A Usb Stick
To be able to start the PC from a USB stick, you must change the boot sequence in BIOS. For instructions on how to do this, please refer to the BIOS manual. ► Follow the instructions on screen. Fujitsu Technology Solutions Downloaded from www.Manualslib.com...
