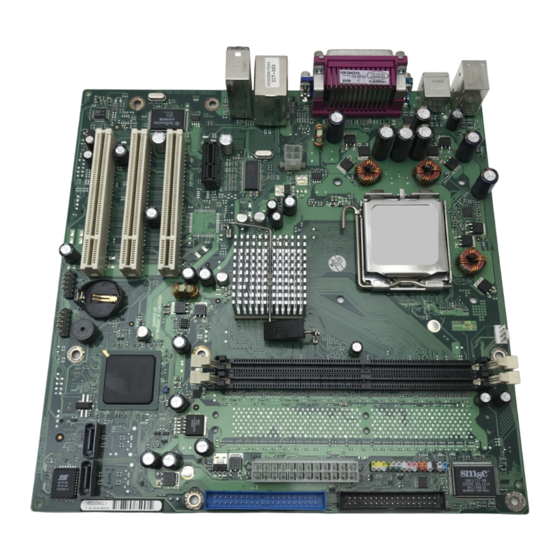

- Seite 1 Mainboard Deutsch, English, Русский, Français, Türkçe, Ελληνικά Short Description Mainboard D2250...
- Seite 2 à votre partenaire de vente ou à votre point de vente ● à notre hotline au moyen du formulaire de contact que vous trouverez à l'adresse www.fujitsu- siemens.com/support/contact/contact.html ou par téléphone pour les clients qui ont acheté une carte mère séparée au : +49(0) 180 3777 005 Vous trouverez des informations actualisées et des mises à...
- Seite 3 Copyright Fujitsu Siemens Computers GmbH 2005 Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA. Microsoft, MS, MS-DOS and Windows are registered trademarks of Microsoft Corporation. PS/2 and OS/2 Warp are registered trademarks of International Business Machines, Inc.
- Seite 4 Questo manuale è stato stampato su carta da riciclaggio. Denna handbok är tryckt på recyclingpapper. Dit handboek werd op recycling-papier gedrukt. Herausgegeben von/Published by Fujitsu Siemens Computers GmbH Printed in the Federal Republic of Germany AG 07/05 Ausgabe/Edition 2 Bestell-Nr./Order No.: A26361-D2250-Z110-1-8N19...
- Seite 5 Mainboard D2250 - Internal connectors and slots USB - dual channel Fan 1 (optional) Floppy disk drive 1 = VCC X Front panel 2 = VCC Y Power supply 3 = Data negative X Additional 4 = Data negative Y Power supply 5 = Data positive X 6 = Data positive Y...
- Seite 6 / - / - / - SmartCard SystemLock (USB / serial) - / - - / - Fujitsu Siemens Computers Keyboard Power Button Support List of special onboard features Silent Fan / Silent Fan LT System Guard / Silent Drives...
-
Seite 7: Besondere Merkmale
Mainboard D2250 Hinweise zu Baugruppen Beachten Sie bei Baugruppen mit EGB unbedingt Folgendes: ● Sie müssen sich statisch entladen (z. B. durch Berühren eines geerdeten Gegenstandes), bevor Sie mit Baugruppen arbeiten. ● Verwendete Geräte und Werkzeuge müssen frei von statischer Aufladung sein. ●... -
Seite 8: Prozessor Ein- / Ausbauen Oder Tauschen (Mit Kühlkörper)
Der Steckplatz für den Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Siemens Computers zurückgenommen werden! ► Drücken Sie auf den Hebel und haken Sie ihn aus. -
Seite 9: Hauptspeicher Ein-/Ausbauen Oder Tauschen
128 Mbyte bis 4 Gbyte DDR 400 SDRAM optional Modulgrößen: 128, 256, 512 oder 1024 Mbyte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: www.fujitsu-siemens.com/mainboards. Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden. -
Seite 10: Pci-Bus-Interrupts - Auswahl Des Richtigen Pci-Steckplatzes
Mainboard D2250 PCI-Bus-Interrupts - Auswahl des richtigen PCI-Steckplatzes Umfangreiche Informationen zu diesem Abschnitt finden Sie im Handbuch "Basisinformationen Mainboard". Um optimale Stabilität, Performance und Kompatibilität zu erreichen, vermeiden Sie die mehrfache Nutzung von ISA IRQs oder PCI IRQ Lines (IRQ Sharing). Sollte IRQ Sharing nicht zu umgehen sein, so müssen alle beteiligten Geräte und deren Treiber IRQ Sharing unterstützen. -
Seite 11: Bios-Update
Mainboard D2250 BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Siemens Computers stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. -
Seite 12: Grafik-Anschluss
Mainboard D2250 Grafik-Anschluss Technische Daten Funktion: Intel GMA 900, 2D-/3D-Grafik-Controller, Dynamic Video memory Technology, 400 Mhz integrierter 24-Bit-RAMDAC Unterstützte Bildschirmauflösungen Abhängig vom verwendeten Betriebssystem gelten die nachfolgend angegebenen Bildschirmauflösungen für den Bildschirm-Controller auf dem Mainboard. Bildschirmauflösung Bildwiederholfrequenz [Hz] Farben 640 x 480 32 bit 800 x 600 32 bit... -
Seite 13: Special Features
Mainboard D2250 Information about boards Be sure to observe the following for boards with ESD: ● You must always discharge static build up (e.g. by touching a grounded object) before working. ● The equipment and tools you use must be free of static charges. ●... -
Seite 14: Installing/Removing Or Replacing Processor (With Heat Sink)
► Remove the heat sink. The processor socket ist covered with a protective cap to protect the spring contacts In a warranty case the mainboard can only be taken back by Fujitsu Siemens Computers with the protective cap secured! ►... - Seite 15 128, 256, 512 or 1024 Mbyte for one socket A current list of the memory modules recommended for this mainboard is available on the Internet at: www.fujitsu-siemens.com/mainboards. At least one memory module must be installed. Memory modules with different memory capacities can be combined.
-
Seite 16: Pci Bus Interrupts - Selecting Correct Pci Slot
Mainboard D2250 PCI bus interrupts - Selecting correct PCI slot Extensive information on this section is contained in the manual "Basic information on mainboard". To achieve optimum stability, performance and compatibility, avoid the multiple use of ISA IRQs or PCI IRQ Lines (IRQ sharing). Should IRQ sharing be unavoidable, then all involved devices and their drivers must support IRQ sharing. - Seite 17 Mainboard D2250 BIOS update When should a BIOS update be carried out? Fujitsu Siemens Computers makes new BIOS versions available to ensure compatibility to new operating systems, new software or new hardware. In addition, new BIOS functions can also be integrated.
- Seite 18 Mainboard D2250 Graphics port Technical data Function: Intel GMA 900, 2D/3D graphics controller, Dynamic Video memory Technology, 400 Mhz integrated 24-bit RAMDAC Screen resolution Depending on the operating system used, the screen resolutions in the following table refer to the mainboard screen controller.
-
Seite 19: Отличительные Особенности
Mainboard D2250 Указания по модулям Для модулей с EGB обязательно учитывайте следующее: ● Перед работой с модулями требуется статически разрядить свое тело (например посредством касания какого-либо заземленного предмета). ● Исключить возможность статического заряда используемых устройств и инструментов. ● Перед установкой или снятием модулей выньте вилку сетевого кабеля из розетки. - Seite 20 Удалите радиатор. Разъем для процессора закрыт защитной пластинкой для защиты пружинных контактов. В случае предъявления гарантийных претензий возвращаемая материнская плата может быть принята только при наличии прикрепленной защитной пластинки фирмы Fujitsu Siemens Computers! ► Нажмите на рычаг и поднимите его. ►...
- Seite 21 Размеры модулей: 128, 256, 512 или 1024 Mбайтов на каждом модуле Актуальный список модулей памяти, рекомендованных для этой материнской платы, Вы найдете в Интернете на сайте: www.fujitsu-siemens.com/mainboards. Необходимо встроить хотя бы один модуль памяти. Можно комбинировать модули памяти с различной ёмкостью ЗУ.
- Seite 22 Mainboard D2250 Шины прерывания PCI – выбор правильного PCI-разъема Подробную информацию к этому разделу Вы найдете в руководстве "Basic information on mainboard" («Базисная информация о материнской плате»). Для того, чтобы достичь оптимальной стабильности, рабочих характеристик и совместимости, избегайте многократного использования ISA IRQ или PCI IRQ Lines (IRQ Sharing).
-
Seite 23: Обновление Bios
линии PCI IRQ Line должны поддерживать IRQ Sharing. Обновление BIOS Когда необходимо обновить BIOS? Фирма Fujitsu Siemens Computers предоставляет в распоряжение пользователя новые версии BIOS для того, чтобы обеспечить совместимость с новыми операционными системами, с новым программным обеспечением или с новым техническим обеспечением. Кроме того, имеется... - Seite 24 Mainboard D2250 Графический порт Teхнические данные Функция: Intel GMA 900, графический контроллер 2D/3D, Dynamic Video memory Technology, встроенный RAMDAC 24 бит 400 MГц Поддерживаемые параметры разрешения экрана В зависимости от используемой операционной системы указанные ниже параметры разрешения экрана действительны для контроллера монитора на материнской плате. Разрешение...
-
Seite 25: Caractéristiques
Mainboard D2250 Remarques relatives aux cartes Respectez impérativement les consignes suivantes avec les cartes équipées de composants sensibles à l'électricité statique : ● Vous devez vous décharger de l'électricité statique (en touchant un objet relié à la terre, par exemple) avant de manipuler les cartes. ●... - Seite 26 ► Retirez le refroidisseur. L'emplacement réservé au processeur est recouvert d'un capot protecteur qui protège les broches. En cas de garantie, la carte mère sera uniquement acceptée par Fujitsu Siemens Computers si le capot protecteur est en place ! ►...
- Seite 27 128, 256, 512 ou 1024 Moctets par module Vous trouverez une liste actualisée des modules d'extension mémoire recommandés pour cette carte mère sur Internet à l'adresse suivante : www.fujitsu-siemens.com/mainboards. Au moins un module d’extension mémoire doit être monté. Il est possible de combiner des modules d’extension mémoire de capacités différentes.
- Seite 28 Mainboard D2250 Interruptions de BUS PCI - Sélection du logement PCI adéquat Vous trouverez de plus amples informations sur ce chapitre dans le manuel "Basic information on mainboard". Afin d’obtenir une stabilité, des performances et une compatibilité optimales, évitez l’utilisation multiple de lignes IRQ ISA ou IRQ PCI (IRQ Sharing). Si l’IRQ Sharing est inévitable, tous les périphériques impliqués et leurs pilotes doivent supporter l’IRQ Sharing.
- Seite 29 Où se procurer des mises à jour du BIOS ? Les mises à jour du BIOS sont disponibles sur Internet à l’adresse suivante : www.fujitsu- siemens.com/mainboards. Comment fonctionne une mise à jour du BIOS ? Deux possibilités s'offrent à...
- Seite 30 Mainboard D2250 Port graphique Caractéristiques techniques Fonction : Intel GMA 900, Contrôleur graphique 2D/3D, technologie Dynamic Video Memory, RAMDAC 24 bits 400 Mhz intégré Résolutions d’écran supportées Le contrôleur d’écran de la carte mère présente les résolutions d'écran indiquées ci-après, en fonction du système d’exploitation utilisé.
- Seite 31 Mainboard D2250 Yapı gruplarına ilişkin bilgiler EGB'li yapı gruplarında mutlaka şunlara dikkat edin: ● Modüller ile çalışmadan önce kendinizdeki statik yüklenmeyi deşarj etmelisiniz (örneğin topraklanmış bir cisime dokunarak). ● Kullanılan cihaz ve aletlerde statik yüklenme olmamalıdır. ● Modülleri yerleştirmeden veya çekmeden önce şebeke fişini prizden çekiniz. ●...
- Seite 32 Lütfen direkt olarak sizin için yetkili satıcıya başvurun. ► Soğutma bloğunu çıkarın. İşlemcinin yuvası yaylı kontakların korunması için bir koruyucu kapakla örtülmüştür. Garanti durumunda anakartın yalnızca koruyucu kapak takılı vaziyette ise Fujitsu Siemens Computers tarafından geri alınması mümkündür! ► Mandalın üzerine bastırın ve yerinden çıkarın. ►...
- Seite 33 Modül başına 256, 512, 1024 veya 512 Mbyte Bu anakart için tavsiye edilen bellek modüllerinin aktüel bir listesini internette şu adreste bulabilirsiniz: www.fujitsu-siemens.com/mainboards. En az bir adet bellek modülünün takılı olması şarttır. Farklı bellek kapasitesine sahip olan bellek modüllerinin kombinasyonu mümkündür.
- Seite 34 Mainboard D2250 PCI-Bus-Interrupts - Doğru PCI yuvasının seçilmesi Bu bölümle ilgili kapsamlı bilgileri "Basic information on mainboard" ("Anakart Temel Bilgileri") el kitabı içinde bulabilirsiniz. Optimal stabilite, performans ve uyumluluğu elde etmek için ISA IRQ'ların veya PCI IRQ Line'ların çoklu kullanımından (IRQ Sharing) kaçının. Eğer IRQ Sharing kaçınılmaz bir durum ise, ilgili tüm aygıtların ve bunların sürücülerinin IRQ Sharing'i desteklemesi şarttır.
- Seite 35 Ne zaman bir BIOS-Update yapılmalıdır? Yeni işletim sistemlerine, yeni yazılımlara veya yeni donanımlara uyumluluğu garantilemek için Fujitsu Siemens Computers yeni BIOS versiyonlarını kullanıma sunmaktadır. Bunun dışında yeni BIOS fonksiyonlarının entegre edilmesi mümkündür. Bir sorunun yeni sürücü (driver) veya yeni yazılım sayesinde giderilemediği durumlarda da daima BIOS-Update gerçekleştirilmelidir.
- Seite 36 Mainboard D2250 Grafik bağlantısı Teknik veriler Fonksiyon: Intel GMA 900, 2D-/3D-Grafik-Controller, Dynamic Video memory Technology, 400 Mhz entegre 24-Bit-RAMDAC Desteklenen ekran çözünürlükleri Anakart üzerindeki ekran controlleri için, kullanılan işletim sistemine bağımlı olarak aşağıda belirtilmiş olan ekran çözünürlükleri geçerlidir. Ekran çözünürlüğü Görüntü...
- Seite 37 Mainboard D2250 Οδηγίες για τις κάρτες Για κάρτες µε ευαισθησία σε ηλεκτροστατικά φορτία προσέχετε οπωσδήποτε τα εξής: ● Προτού εργασθείτε µε τις κάρτες, πρέπει να αποφορτιστείτε από τον στατικό ηλεκτρισµό (π.χ. πιάνοντας ένα γειωµένο αντικείµενο). ● Οι συσκευές και τα εργαλεία που χρησιµοποιούνται, δεν πρέπει να έχουν στατικά...
- Seite 38 Η υποδοχή για τον επεξεργαστή είναι καλυµµένη µε ένα προστατευτικό καπάκι για την προστασία των ελατηριωτών επαφών. Για να ισχύσει η εγγύηση, η µητρική κάρτα παραδίδεται στην Fujitsu Siemens Computers µόνο µε στερεωµένο το προστατευτικό καπάκι! ► Πιέστε το µοχλό και αφαιρέστε τον.
- Seite 39 128, 256, 512 ή 1024 Mbyte ανά µονάδα Μια ενηµερωµένη λίστα των µονάδων µνήµης που συνιστώνται γι αυτή τη µητρική κάρτα θα βρείτε στο Internet στη διεύθυνση: www.fujitsu-siemens.com/mainboards. Θα πρέπει να υπάρχει τουλάχιστον µία µονάδα µνήµης εγκατεστηµένη. Μονάδες µνήµης διαφορετικής χωρητικότητας µπορούν να συνδυαστούν.
- Seite 40 Mainboard D2250 PCI-Bus-Interrupts - Επιλογή της σωστής υποδοχής PCI Περιεκτικές πληροφορίες για την ενότητα αυτή θα βρείτε στο εγχειρίδιο "Βασικές πληροφορίες για τις µητρικές κάρτες". Για να πετύχετε βέλτιστη σταθερότητα, απόδοση και συµβατότητα, αποφύγετε την πολλαπλή χρήση ISA IRQs ή γραµµών PCI IRQ (IRQ Sharing). Σε περίπτωση που δεν µπορείτε...
- Seite 41 Mainboard D2250 BIOS-Update Πότε πρέπει να διεξαχθεί BIOS-Update; Η Fujitsu Siemens Computers θέτει στη διάθεσή σας νέες εκδόσεις BIOS, προκειµένου να διασφαλίζεται η συµβατότητα µε νέα λειτουργικά συστήµατα, νέο λογισµικό ή υλικό. Εκτός αυτού µπορούν να ενσωµατωθούν νέες λειτουργίες BIOS.
- Seite 42 Mainboard D2250 Υποδοχή οθόνης Τεχνικά στοιχεία Λειτουργία: Intel GMA 900, ελεγκτής γραφικών 2D-/3D, τεχνολογία µνήµης Dynamic Video, 400 Mhz ενσωµατωµένο 24-Bit-RAMDAC Υποστηριζόµενες αναλύσεις οθόνης Ανάλογα µε το χρησιµοποιούµενο λειτουργικό σύστηµα ισχύουν οι παρακάτω αναλύσεις οθόνης για τον ελεγκτή οθόνης στη µητρική κάρτα. Ανάλυση...
