Leistungsmerkmale
3.7
Einstellungen
3.7.1
Front Panel

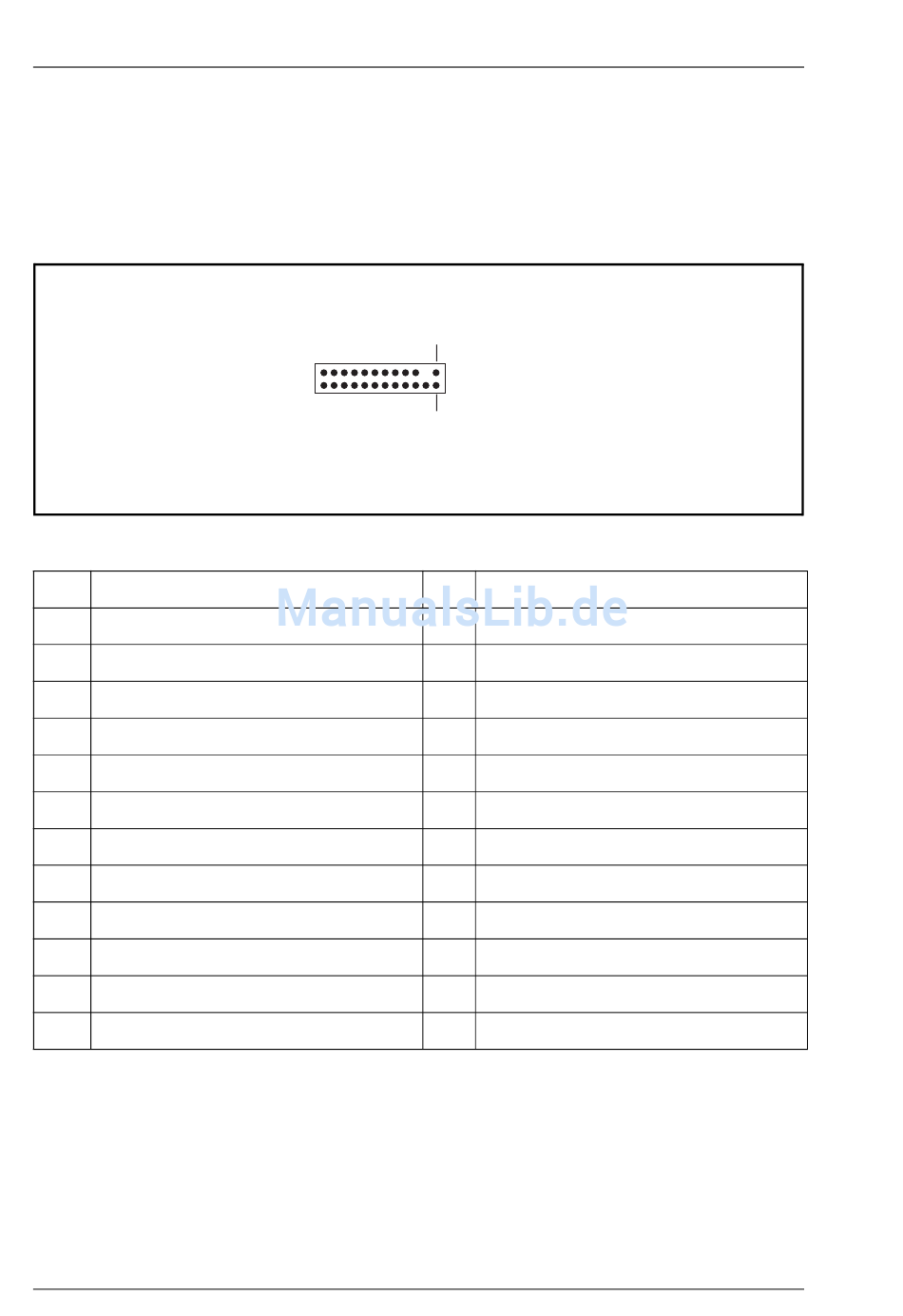

Bild 6: Bedienfeld-Anschluss D2899
PIN Signal
1
LED_GREEN_H
3
KEY
5
GND für LED_GREEN
7
LED_HD_H
9
GND für LED_HD
11
PWR_SWITCH_FP_L
13
GND für PWR_SWITCH
15
RESET_SWITCH_L
17
GND für RESET_SWITCH
19
ID_SWITCH_L
21
NC
23
NMI_SWITCH_L
Tabelle 3: Front Panel Signaling
ID_SWITCH und LED_IDENT sind für die Identifizierung der Inventory-Daten
(blaue LED), LED_MSG ist die Error-LED, LED_HD ist die LED für die
Festplattenaktivität und LED_GREEN ist für die Stromversorgungs-LED (grün),
die anzeigt, dass das System läuft.
32
Pin 1
Pin 2
PIN Signal
2
4
6
8
10
12
14
16
18
20
22
24
Technisches Handbuch
P3V3P_STBY_PANEL
LED_IDENT_H
GND für LED_IDENT
LED_CSS_L (nicht unterstützt)
LED_MSG_L
NC
NC
SMB2_DAT_L
SMB2_CLK_L
NC
NC
NC
D2899 (CX122 S1)
