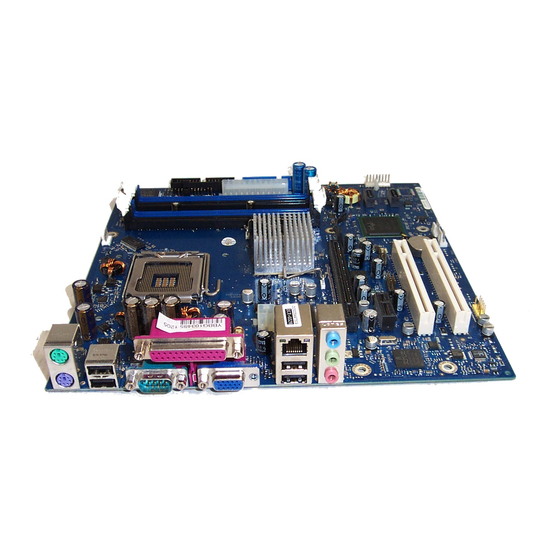

Fujitsu D2151 Kurzbeschreibung
Verwandte Anleitungen für Fujitsu D2151
Inhaltszusammenfassung für Fujitsu D2151
-
Seite 7: Anschlüsse Und Steckverbinder
PS/2-Tastaturanschluss, violett Serielle Schnittstelle, türkis Parallele Schnittstelle/Drucker, burgund PS/2-Mausanschluss, grün LAN-Anschluss (RJ-45) Mikrofonanschluss, rosa Audioeingang (Line in), hellblau USB - Universal Serial Bus, schwarz Audioausgang (Line out), hellgrün A26361-D2151-Z212-1-8N19, Ausgabe 1 Deutsch - 1 Downloaded from www.Manualslib.com manuals search engine... -
Seite 8: Technische Daten
Intel Celeron D mit 533 MHz Front Side Bus in der Bauform LGA775 • Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstören. - Seite 9 Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Technology Solutions zurück genommen werden! ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel und haken Sie ihn aus.
-
Seite 10: Hauptspeicher Ein-/Ausbauen
Modulgröße 256, 512 oder 1024 MByte pro Modul Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden. Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden. -
Seite 11: Pci-Bus-Interrupts - Auswahl Des Richtigen Pci-Steckplatzes
On board controller 1 (A) 2 (B) 3 (C) 4 (D) 5 (E) 6 (F) 7 (G) 8 (H) PCI INT LINE USB 1.1 USB 2.0 SMBus HD Audio A26361-D2151-Z212-1-8N19, Ausgabe 1 Deutsch - 5 Downloaded from www.Manualslib.com manuals search engine... - Seite 12 Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen. 6 - Deutsch A26361-D2151-Z212-1-8N19, Ausgabe 1 Downloaded from www.Manualslib.com manuals search engine...
-
Seite 13: Bios-Update Unter Windows Mit Dem Utility Deskflash
Kurzbeschreibung des Mainboard BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt. -
Seite 14: Grafik-Anschluss
1600 x 1200 16 bit 1920 x 1440 16 bit 2048 x 1536 16 bit 1366 x 768 32 bit 1024 x 512 32 bit 852 x 480 32 bit 8 - Deutsch A26361-D2151-Z212-1-8N19, Ausgabe 1 Downloaded from www.Manualslib.com manuals search engine...
