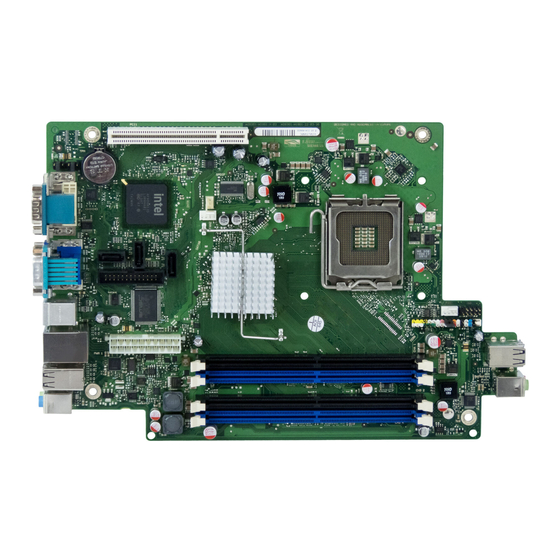

Mainboard D2804
Short Description

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Fujitsu D2804

Inhaltszusammenfassung für Fujitsu D2804

  • Seite 1 Mainboard D2804 Short Description...
  • Seite 2 ... any technical problems or other questions you need clarified? Contact: • our Help Desk • your sales partner • your sales outlet The latest information on our products, tips, updates, etc., can be found on the Internet under: "http://ts.fujitsu.com" Help Desk list on the internet: "http://ts.fujitsu.com/helpdesk"...
  • Seite 3 Copyright © Fujitsu Technology Solutions GmbH 2009 Intel, Pentium and Celeron are registered trademarks of Intel Corporation, USA. Microsoft, MS, MS-Dos and Windows are registered trademarks of Microsoft Corporation. PS/2 and OS/2 Warp are registered trademarks of International Business machines, Inc.
  • Seite 4 Published by Fujitsu Technology Solutions GmbH A26361-D2804-Z210-1-8N19, Edition 1 2009/04 Produced by XEROX Global Services...
  • Seite 5 Mainboard D2804 - Internal connectors and slots Battery COM2 ICH10 Intrusion FAN2 SATA 5+1+0 LGA775 COM1 Temp. Parallel Port -Sensor GMCH Super I/0 FAN1 USB 9 Frontpanel LAN, USB Port 0;2 Power Supply Port 4;5;8 USB Port Channel A 1;3;6;7...
  • Seite 6 / - / - AUX2 (FAN4) TEMP monitored CPU / ONB1 / ONB2 / HDD SmartCard SystemLock (USB / serial) Fujitsu Technology Solutions Keyboard Power Button Support Special onboard features D2804 Silent Fan / Silent Fan LT / System Guard / Silent Drives...
  • Seite 7 Ihres Mainboards besitzt oder unterstützt das Mainboard bestimmte Merkmale. In diesem Handbuch finden Sie die wichtigsten Eigenschaften dieses Mainboards beschrieben. Weitere Informationen zu Mainboards finden Sie im Handbuch "Basisinformationen Mainboard" auf der CD "User Documentation" oder "OEM Mainboard" bzw. im Internet. A26361-D2804-Z210-1-8N19, Ausgabe 1 Deutsch - 1...

  • Seite 8: Anschlüsse Und Steckverbinder

    1440 x 900 Widescreen TFT (VGA / DVI) x / x 1680 x 1050 Widescreen TFT (VGA / DVI) x / x 1920 x 1200 Widescreen TFT (VGA / DVI) x / x Weitere Auflösungen sind möglich. 2 - Deutsch A26361-D2804-Z210-1-8N19, Ausgabe 1...

  • Seite 9: Prozessor Ein-/Ausbauen

    Sockel LGA775, max. 65W • Eine aktuelle Liste der von diesem Mainboard unterstützten Prozessoren finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". Fassen Sie auf keinen Fall die Unterseite des Prozessors an. Schon leichte Verunreinigungen wie Fett von der Haut können die Funktion des Prozessors beeinträchtigen oder den Prozessor zerstören.
  • Seite 10 Der Steckplatz für Prozessor ist zum Schutz der Federkontakte mit einer Schutzkappe abgedeckt. Im Garantiefall kann das Mainboard nur mit befestigter Schutzkappe von Fujitsu Technology Solutions zurück genommen werden! ► Entfernen Sie den Kühlkörper. ► Drücken Sie auf den Hebel und haken Sie ihn aus.

  • Seite 11: Hauptspeicher Ein-/Ausbauen

    512, 1024, 2048 oder 4096 MByte pro Modul Modulgröße Eine aktuelle Liste der für dieses Mainboard empfohlenen Speichermodule finden Sie im Internet unter: "http://ts.fujitsu.com/mainboards". Es muss mindestens ein Speichermodul eingebaut sein. Speichermodule mit unterschiedlicher Speicherkapazität können kombiniert werden. Es dürfen nur ungepufferte 1,8 V-Speichermodule ohne ECC verwendet werden.

  • Seite 12: Pci-Bus-Interrupts - Auswahl Des Richtigen Pci-Steckplatzes

    Dev 1D Fn 1 Dev 1A Fn 2 Dev 1D Fn 2 EHCI USB 2.0 Dev 1A Fn 7 Dev 1D Fn 7 SATA #1 SATA #2 SMBus Intel LAN HD Audio Onboard Graphik 6 - Deutsch A26361-D2804-Z210-1-8N19, Ausgabe 1...
  • Seite 13 Sharing benutzen müssen, überprüfen Sie, ob die Erweiterungskarte IRQ Sharing mit den anderen Geräten auf dieser PCI IRQ Line einwandfrei unterstützt. Auch die Treiber aller Karten und Komponenten an dieser PCI IRQ Line müssen IRQ Sharing unterstützen. A26361-D2804-Z210-1-8N19, Ausgabe 1 Deutsch - 7...

  • Seite 14: Bios-Update Unter Windows Mit Dem Utility Deskflash

    Kurzbeschreibung des Mainboards BIOS-Update Wann sollte ein BIOS-Update durchgeführt werden? Fujitsu Technology Solutions stellt neue BIOS-Versionen zur Verfügung, um die Kompatibilität zu neuen Betriebssystemen, zu neuer Software oder zu neuer Hardware zu gewährleisten. Außerdem können neue BIOS-Funktionen integriert werden. Ein BIOS-Update sollte auch immer dann durchgeführt werden, wenn ein Problem besteht, das sich durch neue Treiber oder neue Software nicht beheben lässt.

  • Seite 15: Brief Description Of Mainboard

    This manual describes the most important properties of this mainboard. Additional information on mainboards is provided in the manual "Basic information on mainboard" on the "User Documentation" or "OEM Mainboard" CD, or on the Internet. A26361-D2804-Z210-1-8N19, edition 1 English - 1...

  • Seite 16: Interfaces And Connectors

    1280 x 1024 (recommended) 100 Hz 85 Hz 1600 x 1200 (recommended) 1440 x 900 Widescreen TFT (VGA/DVI) 1680 x 1050 Widescreen TFT (VGA/DVI) 1920 x 1200 Widescreen TFT (VGA/DVI) Other resolutions are possible. 2 - English A26361-D2804-Z210-1-8N19, edition 1...

  • Seite 17: Installing/Removing The Processor

    If one or more spring contacts are bent, on no account insert the processor as it may be damaged by doing so. Please contact the responsible vendor. A26361-D2804-Z210-1-8N19, edition 1 English - 3...
  • Seite 18 The processor socket is covered with a protective cap to protect the spring contacts. In the event of a warranty claim, the mainboard can only be taken back by Fujitsu Technology Solutions with the protective cap secured! ► Remove the heat sink.

  • Seite 19: Installing/Removing Main Memory

    512, 1024, 2048 or 4096 MByte per module A current list of the memory modules recommended for this mainboard is available on the Internet at: "http://ts.fujitsu.com/mainboards". At least one memory module must be installed. Memory modules with different memory capacities can be combined.

  • Seite 20: Pci Bus Interrupts - Selecting Correct Pci Slot

    Dev 1D Fn 1 Dev 1A Fn 2 Dev 1D Fn 2 EHCI USB 2.0 Dev 1A Fn 7 Dev 1D Fn 7 SATA #1 SATA #2 SMBus Intel LAN HD Audio Onboard Graphik 6 - English A26361-D2804-Z210-1-8N19, edition 1...
  • Seite 21 PCI/PCI Express slot with IRQ sharing, check whether the expansion card properly supports IRQ sharing with the other devices on this PCI IRQ Line. The drivers of all cards and components on this PCI IRQ Line must also support IRQ sharing. A26361-D2804-Z210-1-8N19, edition 1 English - 7...

  • Seite 22: Bios Update Under Windows With Deskflash Utility

    Brief description of mainboard BIOS Update When should a BIOS update be carried out? Fujitsu Technology Solutions makes new BIOS versions available to ensure compatibility with new operating systems, new software or new hardware. In addition, new BIOS functions can also be integrated.
