1. ALGEMEEN

Dit boekwerk geeft een korte omschrijving over waar en hoe
het airconditionersysteem moet worden geïnstalleerd. Lees alle
instructies voor de binnenunits en voor de buitenunits goed door
en controleer voor u begint of alle toebehoren en accessoires
die worden beschreven zich inderdaad bij het systeem
bevinden.
1-1. Voor de installatie vereist gereedschap (niet
meegeleverd)
1. Gewone schroevendraaier
2. Kruiskopschroevendraaier
3. Mes of draadstripper
4. Rolbandmaat
5. Waterpas
6. Decoupeerzaag of fretzaag
7. Ijzerzaag
8. Kernbeitels
9. Hamer
10. Boor
11. Buissnijder
12. Pijpopruimer
13. Torsiesleutel
14. Verstelbare steeksleutel (baco)
15. Pijpfrees (voor verwijderen bramen)

1-2. Accessoires meegeleverd met de unit

Zie Tabel 1-1.
Tabel
1-1 Plafond onderbouw unit

1-3. Type koperbuis en isolatiemateriaal

Als u deze materialen wilt kopen van een plaatselijke
leverancier, dan heeft u nodig:
1. Gedesoxideerde, uitgegloeide koperbuis voor
koelleidingen.
2. Polyethyleenschuim isolatie voor koperbuis op maat
gemaakt voor de leidingen in kwestie. De wanddikte van de
isolatie moet minstens 8 mm bedragen.
3. Gebruik geïsoleerde koperdraden voor de bedrading ter
plaatse. De maat van de te gebruiken bedrading hangt
mede af van de totale bedradingslengte. Raadpleeg 4.
ELECTRISCHE BEDRADING voor details.
LET OP
Controleer de plaatselijk geldende bouwverordeningen en
andere regelgeving betreffende elektrische bedrading voor
u draad koopt. Controleer ook de opgegeven instructies of
beperkingen.
1-4. Aanvullende materialen die nodig zijn bij de
installatie
1. Koeltechnische tape (versterkt)
2. Geïsoleerde krammen of klemmen voor de bedrading
(raadpleeg uw plaatselijke regelgeving).
3. Stopverf
4. Smering voor koeltechnisch leidingwerk
5. Klemmen of steunen om koelleidingen vast te zetten
6. Weegschaal
Type

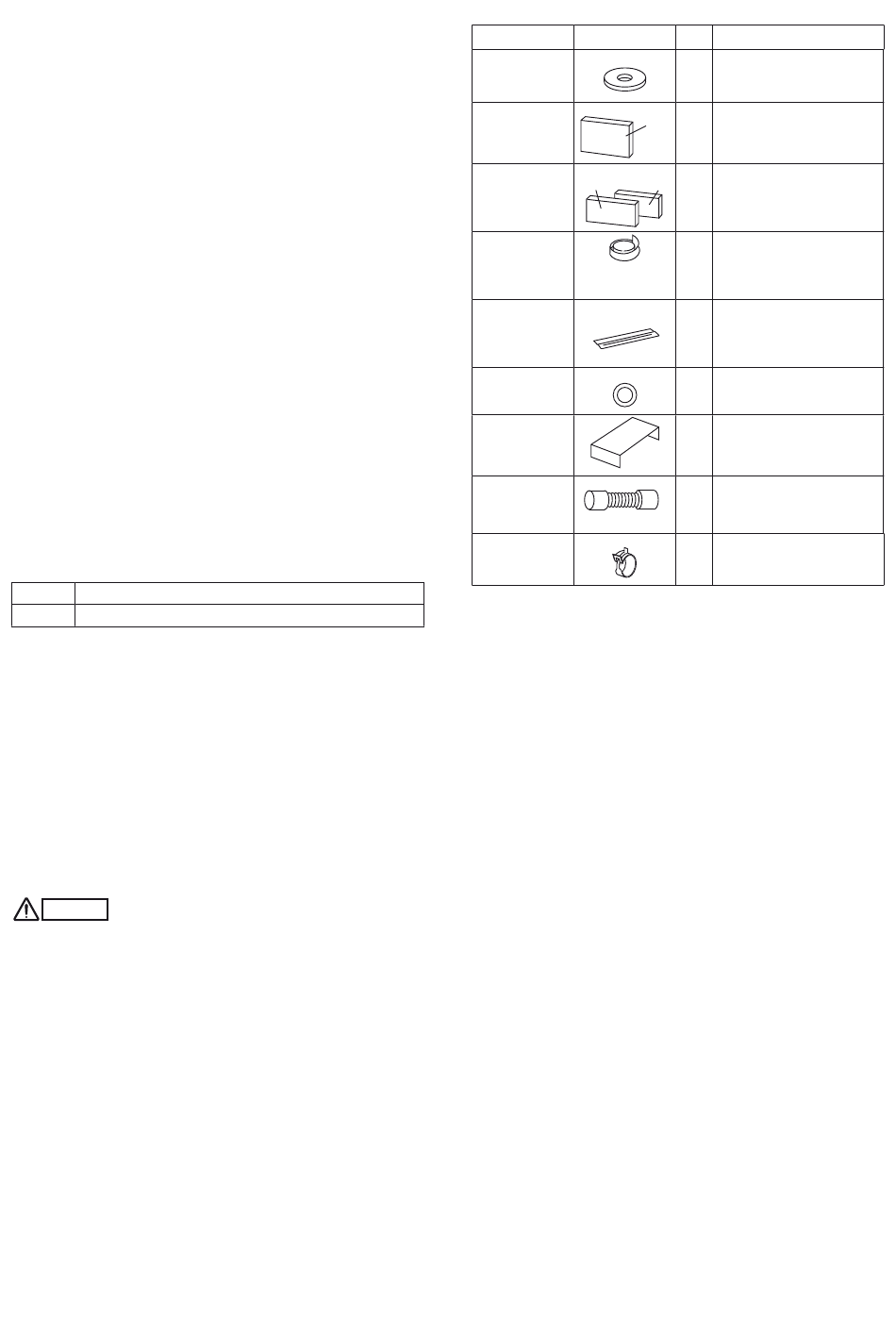

Tabel 1-1 (Plafond onderbouw unit)
Naam onderdeel Afbeelding
Speciale
tussenring
Afvoerisolatie
T5
Trompisolatiestuk
Isolatieband
(hittebestendig)
Plastic klem
Oog
Installatiediagram
op ware grootte
Afvoerslang
Slangenklem
96
Hoev. Opmerkingen
Om de binnenunit
4 tijdelijk aan het plafond
te hangen
T10
Voor aansluitstuk
1
afvoerslang
T3 Voor gas- en
2
vloeistofleiding
sets
verbindingsstukken
Voor gas- en
2 vloeistofleiding
Wit
trompverbindingen
Voor tromp- en
afvoerisolatie (ter plaatse
8
aan te schaffen voor
Spaanse versie)
Voor ingang
1
stroomvoorziening
Afgedrukt op de
1
verpakkingsdoos
Voor hoofdunit + PVC-
1
pijpverbindingen
L140
Voor verbinding
2
afvoerslang
