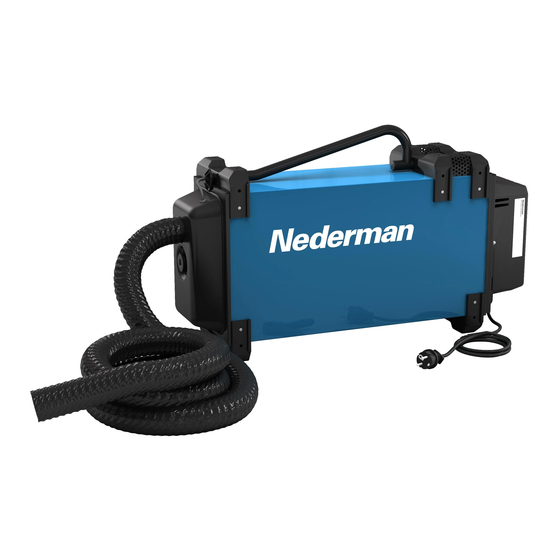

Nederman FE 840 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für FE 840:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
S
Bedienungsanleitung
D
Gebruiksaanwijzing
NL
DK
Art.nr. 348815
FE 840
Bruksanvisning
Brugsanvisning
Directions for use
Mode d'emploi
Istruzioni per l'uso
Instruccions de uso
GB
F
I
ES

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nederman FE 840

Inhaltszusammenfassung für Nederman FE 840

  • Seite 1 FE 840 Bruksanvisning Directions for use Bedienungsanleitung Mode d'emploi Gebruiksaanwijzing Istruzioni per l'uso Brugsanvisning Instruccions de uso Art.nr. 348815...

  • Seite 2: Inhaltsverzeichnis

    Innehållsförteckning List of contents Sida Page Översikt ..............3 Summary .............. 3 Funktionsbeskrivning ......... 3 Operating instructions ........3 Tekniska data ............4 Technical data ............4 Tömning av grovavskiljare ........5 To empty the coarse separator ......5 Filterbyte .............. 6 To change filter ............

  • Seite 3: Översikt

    Översikt Summary (utan start/stop automatik) (without start/stop automatic) 1. Bärhandtag 1. Handle 2. Grovavskiljare 2. Coarse separator 3. Strömbrytare 3. Switch 4. Utblås 4. Exhaust 5. Kombifäste 5. Combi-attachment Funktionsbeskrivning Operating instructions Svetssug 840 har manuell start och stopp. Svets- Model 840 welding fume eliminator has one opera- sugen startas och stoppas med strömbrytaren (3).

  • Seite 4: Tekniska Data

    Tekniska data Technical data Längd ............810 mm Length ............810 mm Bredd ............225 mm Width ............225 mm Höjd ............410 mm Height ............410 mm Vikt inklusive filter ........15,7 kg Weight inclusive filter ....... 15.7 kg Spänning (I) ...........

  • Seite 5: Tömning Av Grovavskiljare

    Tömning av grovavskiljare To empty the coarse separator Grovavskiljaren töms i samband med filterbyte. Vid The coarse separator usually needs to be emptied viss svetsning krävs tömning oftare. only when the filter is changed, but heavy use of some types of electrodes may call for more frequent Gör så...

  • Seite 6: Filterbyte

    Filterbyte To change filter Filtret bytes när sugeffekten ej är tillräcklig. A new filter needs to be fitted when the suction becomes inadequate. Gör så här: 1. Stäng av aggregatet och lossa sugslangen. How to do it: 1. Switch off the unit. Remove suction hose. 2.

  • Seite 7: Kolbyte

    Plug Radio filter Blue Blue Black Black Black Black Kolbyte Elschema VARNING ! VARNING ! Vid ingrepp i svetssugens motordel skall Vid ingrepp i svetssugens motordel skall ovillkorligen stickproppen för El vara ovillkorligen stickproppen för El vara urdragen. urdragen. VARNING ! Bryt strömmen före kolbyte.

  • Seite 9: Reservdelslista

    Reservdelslista Spare parts list Pos Art.Nr Benämning Pos Art No Designation 70324000 Filter 70324000 Filter 513090 Motor 120 V 513090 Motor 120 V 503090 Motor 230 V 503090 Motor 230 V 420029 Packningsset 3 st. 420029 Packing set (3 pcs) 574100 Kolborstar 120 V 574100...

  • Seite 10: Felsökning

    Felsökning Fault-finding check list VARNING ! WARNING ! Vid ingrepp i svetssugens motordel skall Remove plug from electricity supply before ovillkorligen stickproppen för El vara carrying out any work on motor unit. urdragen. Poor suction: Aggregatet suger dåligt: * Check that hose and connections are tight. * Kontrollera att slang och anslutningar är täta.

  • Seite 11: Oversicht

    Oversicht Descrizione (zonder automatische start/stop) (Non e' dotato di start/stop automatico) 1. Handgreep 1. Impugnatura 2. Grofafafscheider 2. Separatore di particelle grossolane 3. Schakelaar 3. Interruttore 4. Luchtuitblaas 4. Uscita dell'aria 5. Combinatievergrendeling 5. Attacco per accessori Functiebeschrijving Istruzioni d'impiego De lasrookvernietiger 840 heeft een met de hand L'eliminatore di fume Modello 840 funziona sola- bedienbare start en stopfunctie.

  • Seite 12: Technische Gegevens

    Technische gegevens Dati tecnici Lengte ............810 mm Lunghezza ..........810 mm Breedte ............. 225 mm Larghezza ..........225 mm Hoogte ............410 mm Altezza ............410 mm Gewicht inclusief filter ......15,7 kg Peso compreso il filtro ....... 15.7 kg Spanning (I) ...........

  • Seite 13: Legen Van De Grofafscheider

    Legen van de grofafscheider Come voutare il separatore di particelle grossolane De grofafscheider hoeft normaal alleen te worden geleegd als het filter wordt vervangen. Bij sommige Il separatore di particelle deve essere di solito lastypen is het noodzakelijk de grofafscheider vaker vuotato quando si sostituisce il filtro, ma l'impiego te legen.

  • Seite 14: Verwisseling Van Het Filter

    Verwisseling van het filter Sostituzione del filtro Het filter moet vervangen worden als het zuigeffect E' necessario sostituire il filtro quando l'aspirazione onvoldoende is. diventa insufficiente. Ga als volgt te werk: Come procedere: 1. Zet het apparaat af. 1. Spegnere la macchina. Rimuovere il tubo di aspirazione.

  • Seite 15: Verwisseling Van De Koolborstels

    Verwisseling van de koolborstels Sostituzione delle spazzole al carbonio WAARSCHWUNG ! Bij werkzaamheden aan het motordeel van de AVVERTENZA ! machine moet de stekker beslist uit het Prima di effettuare qualsiasi intervento stopcontact worden gehaald. assicurarsi di aver tolto la spina dall'interruttore di corrente.

  • Seite 16: Elektriciteitsschema

    Plug Radio filter Blue Blue Black Black Black Black Elektriciteitsschema Schema elettrico WAARSCHUWING ! AVVERTENZA ! Bij werkzaamheden aan het motordeel van de Prima di effettuare qualsiasi intervento, machine moet de stekker beslist uit het togliere la spina dalla presa di corrente. stopcontact worden gehaald.

  • Seite 17: Opsporen Van Sporingen

    Opsporen van sporingen Rilevamento guasti WAARSCHWUNG ! AVVERTENZA ! Bij werkzaamheden aan het motordeel van de Prima di effettuare qualsiasi intervento, machine moet de stekker beslist uit het assicurarsi di aver tolto la spina stopcontact worden gehaald. dall'interruttore di corrente. De aggregaat zuigt slecht: Aspirazione insufficiente: * Controleer of de slang en aansluitingen in orde...

  • Seite 19: Lijst Reserveonderdelen

    Lijst reserveonderdelen Elenco parti di ricambio Pos Art Nr Benaming Pos N. art. Descrizione 70324000 Filter 70324000 Filtro 513090 Motor 120 V 513090 Motore 120 V 503090 Motor 230 V 503090 Motore 230 V 420029 Pakking (3 st.) 420029 Set di assemblaggio (3 pezzi) 574100 Koolborstelset 120 V 574100...

  • Seite 20: Försäkran Om Överensstämmelse

    Försäkran om överensstämmelse Declaration of conformity Vi, AB Lectrostatic, försäkrar att produkten: We, AB Lectrostatic declare that the product: FE 840 FE 840 är i överensstämmelse med angivna standarder och is in conformity with the stated standards, following the villkoren enligt nämnda Direktiv (se nedan):...
