Seite 1 Digitales Blutdruckmessgerät für den Oberarm Vollautomatisches Blutdruckmessgerät für den Oberarm Digital Blood Pressure Monitor for the Upper Arm Fully automatic blood pressure monitor for the upper arm Tensiomètre électronique au bras Tensiomètre tout automatique à bras Sfigmomanometro digitale Misuratore di pressione automatico per l’avambraccio da braccio Tensiómetro digital para brazo...
Seite 2 Digitales Blutdruckmessgerät für den Oberarm GEBRAUchSANwEISUNG GT-1115...
Seite 3: Inhaltsverzeichnis
Inhalt Verwendungszweck ........... 4 Messprinzip ..............4 Vorsichtsmaßnahmen ..........5 Garantie ............... 7 wichtige hinweise vor Gebrauch des Produktes ............8 Detektor für unregelmäßigen herzschlag....10 Beschreibung des Produktes Geräteinformationen..........11 .
Seite 4: Verwendungszweck
Verwendungszweck Dieses. Blutdruckmessgerät. nutzt. die. oszillometrische. Messmethode,. um. den. systolischen. und. diastolischen. Blutdruck.sowie.die.Herzfrequenz.zu.messen. Die.Messung.erfolgt.am.Oberarm. Alle. Werte. können. auf. einem. LCD-Display. abgelesen. werden. Dieses. Blutdruckmessgerät. erfüllt. die. Normen. für. Me- dizinprodukte.. Das. Blutdruckmessgerät. kann. von. Er- wachsenen.mit.einem.Armumfang.von.22.cm.bis.42.cm. . verwendet.werden. Messprinzip Dieses. Produkt. nutzt. zur. Blutdruckmessung. die. oszillo- metrische.
Seite 5: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen .•. Diese. Anleitung. sowie. das. Produkt. sind. kein. Ersatz. für. einen.Arztbesuch.. Weder. die. hier. enthaltenen. In- formationen.noch.dieses.Produkt.dürfen.zur.Diagnose. oder.Behandlung.von.Gesundheitsproblemen.oder.zur. Verschreibung.von.Medikamenten.verwendet.werden.. Wenn.Sie.ein.medizinisches.Problem.haben.oder.ver- muten,.ein.solches.zu.haben,.suchen.Sie.bitte.umge- hend.Beratung.bei.Ihrem.Arzt. .•. Fragen.Sie.Ihren.Arzt,.bevor.Sie.das.Gerät.verwenden. falls. Sie. schwanger. sind,. elektrische. Geräte. implan- tiert.haben,.an.Präeklampsie,.Vorhofflimmern,.periphe- ren.arteriellen.Erkrankungen.leiden,.eine.intravaskulä- re.Therapie.oder.eine.Brustamputation.erhalten.haben..•. Warten.Sie.30.bis.45.Minuten,.vor.der.Messung,.wenn. Sie.gerade.ein.koffeinhaltiges.Getränk.zu.sich.genom- men.oder.eine.Zigarette.geraucht.haben. .•.
Seite 6 Vorsichtsmaßnahmen .•. Legen.Sie.die.Manschette.nicht.um.den.gleichen.Arm,. an. dem. zur. selben. Zeit. andere. Medizinische. Geräte. angeschlossen.sind,.dies.kann.zum.vorübergehenden. Verlust. der. Funktion. dieser. gleichzeitig. verwendeten. medizinischen.Geräte.führen. .•. Knicken.Sie.nicht.die.Verbindungsschläuche.während. des. Gebrauchs,. dies. kann. zum. kontinuierlichen. An- steigen.des.Manschettendrucks.führen.und.Verletzun- gen.beim.Patienten.verursachen. .•. Dieses.Gerät.ist.nicht.geeignet.für.die.kontinuierliche. Überwachung. während. medizinischer. Notfälle. oder. Operationen.. Dieses. Gerät. kann. nicht. zur. gleichen. Zeit.mit.HF-Chirurgiegeräten.verwendet.werden.
Seite 7: Garantie
Vorsichtsmaßnahmen .•. Bitte.verwenden.Sie.nur.vom.Hersteller.zugelassenes. Zubehör,.andernfalls.kann.dies.zu.Schäden.am.Gerät. oder. zu. Verletzungen. des. Nutzers. oder. zu. Messfeh- lern.führen. .•. Entsorgen. Sie. das. Gerät,. Zubehör. und. Ausbauteile. nach.den.lokal.geltenden.Richtlinien. .•. Versuchen. Sie. nicht,. das. Gerät. im. Falle. einer. Fehl- funktion.selbst.zu.reparieren..Lassen.Sie.die.Repara- turen.nur.von.autorisierten.Servicestellen.durchführen.. .•. Bei. unerwarteten. Fehlermeldungen. nehmen. Sie. bitte. Kontakt.mit.Ihrem.Händler.auf.
Seite 8: Wichtige Hinweise Vor Gebrauch Des Produktes
wichtige hinweise vor Gebrauch des Produktes was ist Blutdruck? Indem.die.Herzkammer.Blut.in.die.Blutgefäße.und.durch. das. Gefäßsystem. drückt,. erzeugt. das. Herz. eine. Kraft.. Eine.weitere.Kraft.wird.durch.die.Arterien.erzeugt,.indem. Sie. dem. Blutstrom. einen. Widerstand. entgegensetzen.. Der.Blutdruck.ist.das.Ergebnis.dieser.beiden.Kräfte. Ist mein Blutdruck normal? Zur. Bewertung. Ihres. Blutdruckes. sehen. Sie. sich. die. nachstehende. von. der. WHO. (Weltgesundheitsorganisa- tion).
Seite 9 wichtige hinweise vor Gebrauch des Produktes was bedeuten systolischer und diastolischer Blut- druck? Der. systolische. Blutdruck. ist. der. obere. Wert,. der. zum. Zeitpunkt.maximaler.Kontraktion.des.Herzens.gemessen. wird..Der.diastolische.Blutdruck.ist.der.untere.Wert,.der. zum.Zeitpunkt.der.Erschlaffung.des.Herzens.gemessen. wird. was bedeutet niedriger Blutdruck? Im.Allgemeinen.ist.niedriger.Blutdruck.besser,.sofern.kei- ne.solch.unangenehmen.Symptome.wie.Ohnmacht.und/ oder.Schwindel.auftreten. Blutdruckschwankungen und -veränderungen Die. folgende. grafische. Darstellung. zeigt. mögliche. Blut- druckschwankungen.innerhalb.von.24.Stunden.
Seite 10: Detektor Für Unregelmäßigen Herzschlag
Detektor für unregelmäßigen herzschlag Ein. unregelmäßiger. Herzschlag. wird. erkannt,. wenn. der. Herzrhythmus. schwankt,. während. das. Gerät. den. systo- lischen.und.den.diastolischen.Blutdruck.misst..Während. jeder. Messung. zeichnet. dieses. Gerät. die. Herzschlagin- tervalle.auf..Bei.größeren.Unregelmäßigkeiten.erscheint. beim.Anzeigen.der.Messergebnisse.das.Symbol.für.unre- gelmäßigen.Herzschlag. AchTUNG Das. Erscheinen. des. Arrythmie-Symbols. zeigt,. dass. während.der.Messung.eine.einem.unregelmäßigen.Herz- schlag. entsprechende. Pulsunregelmäßigkeit. festgestellt. wurde..
Seite 11: Beschreibung Des Produktes

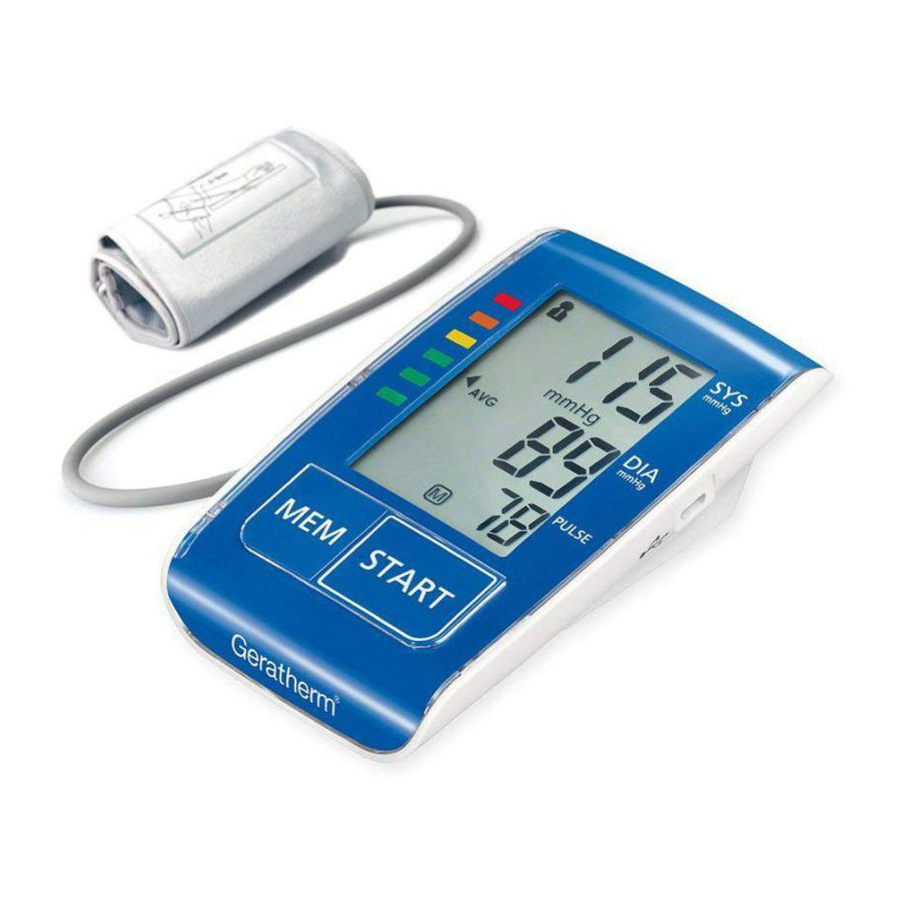

Beschreibung des Produktes Geräteinformationen Manschette Luftschlauch Luftschlauch- Anschluss LCD.Display USB-Anschluss START-Taste MEM-Taste Luftschlauch- Anschluss Inhalt: 1.. Blutdruckmessgerät.(GT-1115) 2.. Manschette.(Anwendungsteil.Typ.BF).22.cm.-.42.cm 3.. Gebrauchsanweisung 4.. USB-Kabel.(5.V.=.1.A) 5..Aufbewahrungstasche. Die.Manschette.ist.für.einen.Armumfang. zwischen.22.und.42.cm.geeignet.
Seite 12: Erläuterung.des.displays
Beschreibung des Produktes Erläuterung des Displays Symbol Beschreibung Erklärung Systolischer. Hochdruckergebnis Blutdruck Diastolischer. Niedrigdruckergebnis Blutdruck Puls Puls/Minute;.Herzschlag/.Minute Bewegung.wird.zu.ungenauen. Bewegungssensor Ergebnissen.führen. Speicher Anzeige.der.gespeicherten.Werte Der.Durchschnittswert.der.letzten. Durchschnittswert 3.gemessenen.Werte Geringe.Akku- Gerät.muss.aufgeladen.werden leistung Arrythmie Arrythmie.-.Erkennung In.welchem.Bereich.nach.WHO.wird. WHO.Zuordnung der.Wert.eingeordnet Aktuelles.Datum. Monat/Tag,.Stunde/Minute und.Uhrzeit Herzschlagerkennung.während. Herzschlag der.Messung Die.Messergebnisse.werden.unter. Nutzer.1 Benutzer.1.gespeichert Die.Messergebnisse.werden.unter.
Seite 13: Vorbereitung Zum Messen
Vorbereitung zum Messen Stromversorgung und Aufladen des Akkus 1.. Der.Akku.des.Geratherm.active.control+.ist.ein.einge- bauter. Lithium-Ionen-Akku. mit. einer. elektrischen. La- dung.von.1000.mAh. 2.. Nutzen.Sie.bitte.ein.Netzteil.mit.USB-.Anschluss.(nicht. enthalten). oder. eine. andere. Stromquelle. mit. USB- Anschluss.und.das.enthaltene.USB-Kabel.zum.Laden. des.Akkus,.wie.es.die.folgenden.Bilder.zeigen:. Methode.1 AC.-.Netzteil Methode.2 hinweis: Optionales Netzteil (Bitte.benutzen.Sie.ein.autorisiertes.Netzteil) V-Eingang:.AC.100.-.240.V.~50/60.Hz.0,4.A.Max V-Ausgang:.5.V. .1000.mA Das Gerät muss unter folgenden Umständen aufgeladen werden: ...erscheint.auf.dem.Display.
Seite 14 Vorbereitung zum Messen Anmerkungen Wenn. Sie. das. Blutdruckmessgerät. einschalten. und. es. blinkt. „. . “. im. LCD-Display.. Dann. bedeutet. dies,. dass. der.Akku.schwach.ist..Laden.Sie.ihn.bitte.auf.. Dennoch.können.Sie.die.Messung.durchführen. Falls.das.LCD-Display.“. .“.zeigt,.bedeutet.dies,.dass. der.Akku.zu.schwach.ist..Das.Blutdruckmessgerät.schal- tet.automatisch.ab.und.Sie.müssen.es.sofort.aufladen. Während.des.Ladevorgangs.zeigt.das.LCD-Display.den. blinkenden.Ladezustand,.wie.die.folgenden.Bilder.zeigen: Ist.er.nicht.geladen,.zeigt.das. Ist.eine.Ladestufe.erreicht,.zeigt. LCD-Display.während.des. das.LCD-Display.während.des. Ladens.folgendes Ladens.folgendes Sind.zwei.Ladestufen.erreicht,. Sind.drei.Ladestufen.erreicht,.ist. zeigt.das.LCD-Display.während. der.Akku.vollständig.geladen.und. des.Ladens.folgendes das.LCD-Display.zeigt.folgendes...
Seite 15 Vorbereitung zum Messen Achtung! .•. Der.Akku.des.Geratherm.active.control+.ist.ein.einge-. bauter. wiederaufladbarer. Lithium-Ionen-Akku.. Bitte. versuchen. Sie. nicht,. das. Blutdruckmessgerät. selbst. oder. durch. unberechtigtes. Wartungspersonal. zu. zer-. legen.oder.gewaltsam.zu.öffnen. .•. Im. Rahmen. der. normalen. Verwendung,. kann. der. Akku. etwa. 300. mal. aufgeladen. werden.. Falls. der. Akku. nicht. auflädt. oder. das. Gerät. nicht. normal. be- nutzt.
Seite 16: So.aktivieren.sie.ihr.blutdruckmessgerät
Vorbereitung zum Messen So aktivieren Sie Ihr Blutdruckmessgerät Mit.dem.Einstellen.von.Datum.und.Uhrzeit.wird.Ihr.Blut- druckmessgerät.aktiviert. Einstellen von Datum und Uhrzeit Es.ist.wichtig,.dass.Sie.die.Uhr.des.Blutdruckmessgerä- tes.einstellen.damit.die.gemessenen.Werte.mit.dem.rich- tigen.Zeitstempel.versehen.und.im.Speicher.zugeordnet. werden.können..(Zeitformat:.24.h) 1.. Wenn.das.Gerät.ausgeschaltet.ist,.halten. Sie.die.“MEM”-Taste.ca..3.Sekunden.lang. gedrückt.um.in.den.Modus.für.die.Jahres- einstellung.zu.gelangen 2.. Drücken. Sie. die. “START”-Taste. um. die. Jahreszahl. einzustellen,. jeder. Tasten- druck.erhöht.die.Jahreszahl.um.ein.Jahr. 3.. Wenn. die. richtige. Jahreszahl. erreicht. ist,. drücken.
Seite 17: Auswählen.eines.nutzers
Vorbereitung zum Messen 5..Wiederholen.Sie.die.Schritte. 2. und. 3. um. [STUNDE]. und. [MINUTE].einzustellen. 6..Nachdem.Sie.die.[MINUTE].eingestellt.haben,.werden. auf.dem.Display.alle.Einstellungen.angezeigt,.danach. schaltet.sich.das.Gerät.aus. Auswählen eines Nutzers 1.. Wenn.das.Gerät.ausgeschaltet.ist,.halten. Sie. die. “START“-Taste. gedrückt. um. in. den. Nutzereinstellungsmodus. zu. gelan- gen..Die.Nutzer-ID.blinkt.nun.auf. 2.. Drücken. Sie. dann. die. “MEM“-Taste. um. zwischen.Nutzer.1.und.2.auszuwählen. 3.. Nachdem.die.Auswahl.des.Nutzers.abgeschlossen.ist,. drücken.
Seite 18: Anlegen.der.manschette
Vorbereitung zum Messen Anlegen der Manschette 1.. Wickeln. Sie. die. Manschette. um.den.Arm..Der.Arm.sollte. entblößt.sein. 2.. Befestigen. Sie. die. Man- schette.. Ziehen. Sie. die. Manschette..nicht.zu..kräftig. und.legen.Sie.diese.nicht.zu. straff. an.. Die. Kan- te. der. Manschette. sollte. ca.. 2,5. cm. von.der.Armbeuge. entfernt.sein. 3.. Falls. am. linken. Arm. nicht. gemessen. werden. kann. legen.Sie.die.Manschette.am.rechten.Arm.an.
Seite 19: Funktion
Funktion Blutdruckmessung 1.. “START”-Taste.drücken.und.loslassen,.um.die.automa- tische.Messung.zu.beginnen. LCD.Display 0.-.Wert.wird. angezeigt Das.Aufpumpen. Ergebnisse.wer- und.Messen. den.abgebildet. beginnt und.gespeichert 2.. Sobald. die. Messung. abgeschlossen. ist,. erscheinen. auf. der.Anzeige. die. gemessenen. Werte. für. den. Blut- druck. und. den. Puls.. Drücken. Sie. die. “START“-Taste,. um.das.Gerät.auszuschalten..Andernfalls.schaltet.sich. das.Gerät.nach.einer.Minute.automatisch.aus.. Sowohl. Nutzer. 1. als. auch. Nutzer. 2. haben. 60. Speicher- plätze.
Seite 20: Abruf.von.speicherwerten
Funktion Abrufen von Speicherwerten 1.. Zum.Abrufen.der.letzten.Speicher- werte. die. –“MEM”-Taste. drücken. und. loslassen.. Auf. der. Anzeige. erscheint. der. Durchschnittswert. (AVG). der. letzten. 3. Messungen.. (Hinweis:. Wenn. weniger. als. 3. Speicherwerte. vorhanden. sind,. wird. der. zuletzt. gemessene. Wert. angezeigt) 2.. Durch. weiteres. Drücken. auf. die. „MEM“.
Seite 21: Löschen.von.speicherwerten
Funktion 4.. Drücken.Sie.die.“START”-Taste.um.das.Gerät.auszu- schalten,.andernfalls.schaltet.sich.das.Gerät.automa- tisch.nach.einer.Minute.aus.. Löschen von Speicherwerten 1.. Drücken. und. halten. Sie. die. . “MEM”-Taste. für. ca.. 3. Sekunden. wenn. sich. das. Gerät. bereits. im. Speicherwertmodus.befindet.. . Auf. dem. Display. wird. der. Nutzer. sowie. “dEL. ALL”. („alle. löschen“). angezeigt. 2..
Seite 22: Pflege Und Wartung
Pflege und wartung Das.Produkt.nicht.fallen. lassen.. Das.Gerät.oder.die.Man- schette.nicht.verändern. oder.auseinander.nehmen. Die.Manschette.nicht. zusammenschnüren. Zum.Reinigen.des.Gehäu- ses.ein.mit.Wasser.oder. neutralem.Reinigungsmit- tel.angefeuchtetes.Tuch. verwenden.und.anschlie- ßend.trocken.reiben.
Seite 23 Pflege und wartung Verdünnungsmittel,.Benzin. und.andere.aggressive. Reinigungsmittel.vermei- den. Das.Gerät.an.einem. geeigneten.Ort.aufbewah- ren..Hohe.Temperaturen,. direkte.Sonneneinstrah- lung,.hohe.Feuchtigkeit. und.Staub.vermeiden. “START“-Taste.nicht. drücken,.wenn.die.Man- schette.nicht.ordnungs- gemäß.am.Arm.angelegt. wurde.
Seite 24: Fehlermeldungen
Fehlermeldungen Symptom Display- Ursache Lösung anzeige Auf.dem. Display. Akkuladung.zu. Kein.Strom Akku.aufladen wird.nichts. gering angezeigt Geringe. Akkuladung. Akku- Akku.aufladen gering Anzeige leistung Keine. Drücken.und.halten. Anzeige. Kein. Das.Gerät.ist. Sie.die.“MEM“-Taste. beim.Drü- Display nicht.aktiviert um.das.Gerät.zu.ak- cken.der. tivieren. Knöpfe Die.Manschette. Ruhen.Sie.sich.einen. ist.nicht.ord- Moment.aus,.befesti- nungsgemäß. gen.Sie.die.Manschet- befestigt.oder.
Seite 25: Technische Daten
Technische Daten Model-Nr. GT-1115 3,7.V.1000.mAH.eingebauter,.wieder- Stromquelle aufladbarer.Lithium-Ionen-Akku Digital.LCD.Display.V.A.. Anzeige 44.mm.x.64.mm Messverfahren Oszillometrisches.Verfahren Manschettendruck: 0.mmHg.~.300.mmHg. (0.kPa.~.40.kPa) Messdruck: Messbereich SYS:.60.mmHg.~.230.mmHg. (8,0.kPa.~.30,7.kPa) DIA:.40.mmHg.~.130.mmHg. (5,3.kPa.~.17,3.kPa) Puls:.(40.-.199).Pulsschläge/min. Blutdruck.+/-3.mmHg.(+/-0,4.kPa) Genauigkeit Pulsfrequenz.+/-.5.%. +5.°C.bis.+40.°C Betriebs- Raumfeuchte.≤85.%.RF bedingungen Luftdruck.80.kPa.bis.106.kPa Aufbewahrungs- -20.°C.bis.+60.°C bedingungen Raumfeuchte.10.%.RF.bis.93.%.RF Manschetten- 22.cm.~.42.cm größe Gewicht ca..550.g.ohne.Manschette Abmessungen ca..131.mm.x.78.mm.x.42.mm USB.Kabel,.Gebrauchsanweisung,.
Seite 26 Technische Daten Geräteklassi- Akkubetrieb: fizierung mit.eingebautem.Litium-Ionen-Akku Änderungen.im.Interesse.einer.Produktverbesserung. vorbehalten.
Seite 27: Qualitätsgarantie
Qualitätsgarantie Geratherm .ist.zertifiziert.nach.Richtlinie.93/42/EWG.und. ® EN.ISO.13485.und.berechtigt.zur.Anbringung.der.Kenn- zeichnung. .(Benannte.Stelle:.TÜV.Rheinland.LGA. Products.GmbH). Das.Blutdruckmessgerät.entspricht.der. ISO/EN.14971.. Risikomanagement Medizingeräte.—.Anwendung.des.Risiko- managements.auf.Medizinprodukte EN.980.. Kennzeichnung Symbole.zur.Kennzeichnung.von.Medi- zinprodukten EN.1041.. Gebrauchs- Bereitstellung.von.Informationen.durch.den. anweisung Hersteller.von.Medizinprodukten EN.60601-1.+A1. Medizinische.elektrische.Geräte.-.Teil.1:. Allgemeine.Festlegungen.für.die.Sicherheit. einschließlich.der.wesentlichen.Leistungs- merkmale. IEC/EN.60601-1-11.. Allgemeine. Medizinische.elektrische.Geräte.-.Teil.. Sicherheits- 1-11:.Allgemeine.Festlegungen.für.die. anforderungen Sicherheit.einschließlich.der.wesentlichen. Leistungsmerkmale.-.Ergänzungsnorm:. Anforderungen.an.medizinische.elektri- sche.Geräte.und.medizinische.elektrische. Systeme.für.die.medizinische.Versorgung. in.häuslicher.Umgebung IEC/EN.60601-1-2..
Seite 28: Symbolindex
Qualitätsgarantie DIN.EN.ISO.81060-2 Klinische. Nichtinvasive.Blutdruckmessgeräte.-.Teil. Untersuchung 2:.Klinische.Prüfung.der.automatisierten. Bauart.(ISO.81060-2) IEC/EN.60601-1-6. Medizinische.elektrische.Geräte.-.Teil. 1-6:.Allgemeine.Festlegungen.für.die. Sicherheit.einschließlich.der.wesentlichen. Gebrauchstaug- Leistungsmerkmale.-.Ergänzungsnorm:. lichkeit Gebrauchstauglichkeit. IEC/EN.62366. Medizinprodukte.–Anwendung.der.Ge- brauchstauglichkeit.auf.Medizinprodukte Software- IEC/EN.62304.+AC.. lebenszyklus- Medizingeräte-Software.-.Software- prozesse Lebenszyklus-Prozesse Symbolindex Gebrauchsanweisung. Geräteklassifikation. befolgen Typ.BF vor.Nässe.schützen Hersteller 93 % Lagerung.bei.einer. Chargenbezeichnung. relativen.Luftfeuchtig- (YYMMXXX;.Monat/. keit.zwischen. Jahr/Identifikations-. 10.%.und.93.%.R.F. nummer) 10 % +60 °c...
Seite 29: Anhang
Die. Norm. EN. 60601-1-2. regelt. die. Anforderungen. für. EMV. (elektromagnetische. Verträglichkeit). und. definiert. die.Stufen.der.Immunität.gegenüber.elektromagnetischen. Störungen. und. die. maximalen. elektromagnetischen. Emissionswerte.für.medizinische.Geräte. Dieses.von.Geratherm.Medical.AG.hergestellte.Blutdruck- messgerät. erfüllt. die. Norm. EN. 60601-1-2. sowohl. in. Be- zug.auf.die.Immunität.als.auch.in.Bezug.auf.Emissionen. Trotzdem. sollten. besondere. Vorsichtsmaßnahmen. be- achtet.werden: . Bitte. verwenden. Sie. das. Blutdruckmessgerät. nur. im.
Seite 30 Anhang Hinweise.und.Erklärung.des.Herstellers.-.Elektromagnetische.Emissionen Das.Gerät.oder.System.ist.für.die.Verwendung.in.dem.angegebenen.elektromagnetischen. Umfeld.geeignet..Der.Kunde.und/oder.der.Nutzer.des.Gerätes.oder.Systems.muss.dafür. sorgen,.dass.es.in.einem.elektromagnetischen.Umfeld.eingesetzt.wird,.wie.es.im.Folgenden. beschrieben.ist. Emissionstest Kompatibilität Hinweise.zum.elektromagnetischen.Umfeld Das.Gerät.oder.System.nutzt.HF-Energie.nur. für.seine.interne.Funktion..Darum.sind.seine. HF-Emissionen.CISPR.11. Gruppe.1. HF-Emissionen.sehr.gering,.und.es.ist.unwahr- scheinlich,.dass.Sie.in.der.Nähe.befindliche. Elektronik.stören.. HF-Emissionen.CISPR.11. Klasse.B. Das.Gerät.oder.System.ist.zur.Verwendung. Oberschwingungsemissi- in.allen.Einrichtungen.geeignet,.einschließlich. Klasse.A onen.IEC.61000-3-2 Haushalten.und.solchen,.die.direkt.an.das. öffentliche.Niederspannungs-Stromversor- Spannungsschwankungen./. gungsnetz.angeschlossen.sind,.das.Gebäude. Flickeremissionen. Kompatibel versorgt,.die.für.Wohnzwecke.genutzt.werden. IEC.61000-3-3 Hinweise.und.Erklärung.des.Herstellers.-.Elektromagnetische.Unempfindlichkeit Das.Gerät.oder.System.ist.für.die.Verwendung.in.dem.angegebenen.elektromagnetischen. Umfeld.geeignet..Der.Kunde.und/oder.der.Nutzer.des.Gerätes.oder.Systems.muss.dafür. sorgen,.dass.es.in.einem.elektromagnetischen.Umfeld.eingesetzt.wird,.wie.es.im.Folgenden. beschrieben.ist.. Unempfindlich- IEC.60601.-. Kompatibilitäts- Hinweise.zum.elektromagnetischen. keitstest Testniveau niveau...
Seite 31 Anhang Hinweise.und.Erklärung.des.Herstellers.-.Elektromagnetische.Unempfindlichkeit Das.Gerät.oder.System.ist.für.die.Verwendung.in.dem.angegebenen.elektromagnetischen. Umfeld.geeignet..Der.Kunde.und/oder.der.Nutzer.des.Gerätes.oder.Systems.muss.dafür. sorgen,.dass.es.in.einem.elektromagnetischen.Umfeld.eingesetzt.wird,.wie.es.im.Folgenden. beschrieben.ist.. Unempfindlich- IEC.60601.– Kompatibili- Hinweise.zum.elektromagnetischen.Umfeld. keitstest Testniveau tätsniveau Tragbare.und.mobile.HF-Kommunikationsge- räte.sollten.nicht.näher.an.irgendeinem.Teil. des.Gerätes.oder.Systems,.einschließlich. Kabeln,.benutzt.werden.als.der.empfohlene. Trennungsabstand,.der.anhand.der.Gleichung. errechnet.wird,.die.für.die.Frequenz.des. Senders.die.richtige.ist. Empfohlener.Trennungsabstand:. 3.V.Effek- Geleitete. tivwert. 3.V.Effek- HFIEC. d=.1,2.√P. 150.kHz.bis. tivwert 61000-4-6 80.MHz Abgestrahlte. 3.V/m. d.=.1,2.√P. HF.IEC. 80.MHz.bis. 3.V/m 80.MHz.bis.800.MHz. 61000-4-3 2,5.GHz d.=.2,3.√P.
Seite 32 Geratherm.Medical.AG Fahrenheitstraße.1 98716.Geschwenda Deutschland. www.geratherm.com...
Seite 33 Digital Blood Pressure Monitor for the Upper Arm INSTRUCTIONS fOR USE GT-1115...
Seite 34 Contents Designated Use ............35 Measurement Principle ........... 35 Precautions .............. 36 Warranty ..............38 Information You Should Know Before Operating the Unit ........39 Irregular Heartbeat Detector ........41 About the Unit Monitor Components ........... 42 Explanation of Display ......... 43 Preparation for Use Power Supply and Charge Power ......
Seite 35: Designated Use
Designated Use This unit uses an oscillometric measurement method in order to measure systolic and diastolic blood pressure, as well as the heart rate. The measurement is conducted on the upper arm. All val- ues can be read on an LCD screen. This blood pressure monitor complies with the standards for medical devices.
Seite 36: Precautions
Precautions • This manual and the product are not substitutes for consulting a physician. Neither the information con- tained herein nor this product may be used to diag- nose or treat health problems, or to prescribe drugs. If you have or suspect that you have a medical problem, please seek immediate advice from your physician.
Seite 37 Precautions • Do not wrap the cuff around an arm to which medical devices are attached, as this could lead to temporary functional failure of the medical devices being used. • Avoid any kinks in the air hose during use, as this could lead to a continuous increase in the cuff pres- sure and cause injury to the patient.
Seite 38: Warranty
Precautions • In the event of malfunction, do not attempt to repair the unit yourself. Only permit repairs to be carried out by authorised technicians. • In the event of unexpected error messages, please contact your dealer. • For cleaning, please use a soft cloth and a solvent-free cleaning agent.
Seite 39: Information You Should Know Before Operating The Unit
Information you should know before operating the unit What is blood pressure? A force is created by the heart as the ventricle forcibly ejects blood into the blood vessels and through the vas- cular system. Another force is created by the arteries as they resist the blood flow.
Seite 40 Information you should know before operating the unit What are systolic and diastolic pressures? Systolic pressure is the highest pressure at the height of the heart’s contraction. Diastolic pressure is the lowest pressure when the heart is resting. What about low blood pressure? In general, a lower blood pressure reading is better un- less it causes unpleasant symptoms such as fainting and/ or lightheadedness.
Seite 41: Irregular Heartbeat Detector
Irregular heartbeat detector An irregular heartbeat is detected when a heartbeat rhythm varies while the unit is measuring the systolic and diastolic blood pressure. During each measurement, this equipment records the heartbeat intervals and works out the standard deviation. If major pulse irregularities occur, the arrhythmia icon appears on the display along with the blood pressure readings.
Seite 42: About The Unit
About the unit Information about the Device Cuff Air Hose Air connector plug LCD Display USB Ppower interface START button MEM button Air connector plug Content: 1. Blood pressure monitor (GT-1115) 2. Cuff (Type BF applied part) 22 cm - 42 cm 3.
Seite 43: Explanation Of Display
About the unit Explanation of the Display Symbol Description Explanation Systolic blood High pressure result pressure Diastolic blood Low pressure result pressure Pulse Pulse/Minute; Beats/Minute Movement Movement will result in inaccurate. detector The displayed measurement values Memory is from the memory. The average value of the latest 3 Average value blood pressure measurement results...
Seite 44: Preparation For Use
Preparation for use Power Supply and Charge Power 1. The battery of Geratherm active control+ is a built-in rechargeable lithium-ion battery with an electrical charge of 1000 mAh. 2. Please use a power adapter with a USB connection (not included) or another source of power with a USB...
Seite 45 Preparation for use Notes If you switch on the blood pressure monitor and the LCD display flashes “ “. This means that the battery charge is low. Please recharge it. You can, however, still carry out the measurement. If the LCD display “ “...
Seite 46 Preparation for use Caution • The battery of Geratherm active control+ is a built-in rechargeable lithium-ion battery. Please do not try to disassemble or force open the blood pressure monitor yourself or permit unauthorised maintenance person- nel to do so.
Seite 47: Activate Your Blood Pressure Monitor
Preparation for use Activate your blood pressure monitor Your blood pressure monitor is activated when the date and time are set. Setting Date and Time It is important to set the clock before using your blood pressure monitor, so that a time stamp can be assigned to each record that is stored in the memory.
Seite 48: Selecting A User
Preparation for use 5. Repeat steps 2 and 3 to set the [HOUR] and [MINUTE]. 6. After the [MINUTE] is set, the LCD will display all the settings you have done and then turn off. Select User 1. When the monitor is off, press and hold “START”...
Seite 49: Attaching The Pressure Cuff
Preparation for use Attaching the Pressure Cuff 1. Wrap the cuff around the arm. The arm should be bare skin. 2. Fasten the cuff in place. Do not pull too hard on the cuff and do not wrap it too tightly. The edge of the cuff should be approxi- mately 2.5 centi-...
Seite 50: How To Operate The Unit
How to operate the unit Measuring blood pressure 1. When the monitor is off, press the “START” button to turn on the monitor, the measurement will be com- pleted automatically. LCD display 0 – value is displayed Inflating and Display and save measuring the measurement results...
Seite 51: Recall The Records
How to operate the unit Retrieving stored readings 1. In order to retrieve the latest read- ings, press the “MEM” button and release it. The display will show the average value (AVG) of the last three readings. (Note: If fewer than three readings are available, the latest reading is shown) 2.
Seite 52: Delete The Records
How to operate the unit 4. Press “START” button to power off, otherwise it will turn off within 1 minute. Deleting readings 1. Press and hold the “MEM” button for about 3 seconds when the unit is already in memory mode. The user and “dEL ALL”...
Seite 53: Care And Maintenance
Care and maintenance Do not drop the unit. Do not modify or dis- assemble the unit or the arm cuff. Do not twist the cuff. Use a cloth moistened with water or neutral detergent to clean the body of the unit and then wipe it dry.
Seite 54 Care and maintenance Avoid thinner, benzine, and other harsh cleaners. Keep the unit in a suitable place. Avoid high tempe- rature, direct sunlight, high moisture, and dust. Do not press the “START” button if the cuff has not been properly wrapped around the arm.
Seite 55: Error Messages
Error messages Problem Display Cause Solution symbol Nothing Battery charge No power appears on Charge battery too low the display Low bat- Battery charge Charge battery tery power indicator No display Press and hold down when Unit is not No display “MEM“...
Seite 56: Specifications
Specifications Model-No. GT-1115 3,7 V 1000 mAH built-in rechargeable Model-No. lithium-ion battery Digital LCD Display V.A. Display mode 44 mm x 64 mm Measurement Oscillographic testing mode mode Rated cuff pressure: 0 mmHg ~ 300 mmHg (0 kPa ~ 40 kPa) Measurement pressure: Measurement SYS: 60 mmHg ~ 230 mmHg...
Seite 57 Specifications Degree of IP20 protection Device classifi- Battery mode: with built-in lithium-ion cation rechargeable battery Subject to changes in the interests of technical progress...
Seite 58: Quality Standard
Quality standard Geratherm is certified in accordance with Council Direc- ® tive 93/42/EEC and EN ISO 13485 and is entitled to affix the CE-mark (Notified Body: TÜV Rheinland LGA Products GmbH). The blood pressure monitor conforms to ISO/EN 14971 Risk management Medical devices —...
Seite 59: Symbol Index
Quality standard DIN EN ISO 81060-2 Clinical Non-invasive sphygmomanometers – Part investigation 2: Clinical investigation of automated measurement type (ISO 81060-2) IEC/EN 60601-1-6 Medical electrical equipment - Part 1-6: General requirements for basic safety and essential performance Usability - Collateral Standard: Usability IEC/EN 62366 Medical devices - Application of usability engineering to medical devices...
Seite 60: Annex
This blood pressure monitor, which is manufactured by Geratherm Medical AG, complies with the EN 60601-1-2 standard in relation to both immunity and emissions. However, special precautions should be observed: Please only use the device indoors and not in the vici- nity of mobile phones or microwave ovens.
Seite 61 Annex Guidance and manufacturer´s declaration – electromagnetic emissions The device is intended for use in the electromagnetic environments listed below, and should only beused in such environments: Emission test Compatibility Notes concerning the EM environment RF energy is used only to maintain device’s operation.
Seite 62 Annex Guidance and manufacturer´s declaration – electromagnetic immunity The device is intended for use in the electromagnetic environments listed below, and should only be used in such environments: IEC 60601 – Compliance Immunity test Electromagnetic environment - guidance test level level Portable and mobile RF communications equipment should be used no closer to any...
Seite 63 Geratherm Medical AG Fahrenheitstraße 1 98716 Geschwenda Germany www.geratherm.com...
Seite 65 Tensiomètre électronique au bras NOTICE D’UTILISATION GT-1115...
Seite 66 Sommaire But d’utilisation ............67 Principe de mesure ..........67 Précautions à prendre ..........68 Garantie ..............70 Indications importantes à observer avant l’utilisation de l’appareil ....... 71 Détecteur de battements de cœur irréguliers ..73 Descriptif du produit Aperçu du produit ..........74 Fonctions de l’écran ..........
Seite 67: But D'utilisation
But d’utilisation Cet appareil utilise la méthode de la mesure oscillomé- trique pour mesurer la tension artérielle systolique, la tension artérielle diastolique, ainsi que la fréquence car- diaque sur le bras. Toutes les valeurs de votre tension artérielle peuvent être lues sur un écran LCD.
Seite 68: Précautions À Prendre
Précautions à prendre • En aucun cas, la présente notice et le produit ne sau- raient se substituer à une visite médicale. Ni les infor- mations ici publiées, ni le produit lui-même ne peuvent servir à établir un diagnostic, à traiter des troubles de la santé...
Seite 69 Précautions à prendre • Certaines mesures trop fréquentes et consécutives peuvent causer des troubles de la circulation sanguine ou même des lésions. • N’appliquez jamais le brassard autour d’un bras déjà sollicité par d’autres instruments médicaux, ceux-ci pourraient momentanément être faussés dans leur fonctionnement et le rendu des résultats.
Seite 70: Garantie
Précautions à prendre • Veuillez toujours utiliser l’appareil dans les conditions ambiantes décrites dans la notice d’emploi, autrement la performance et la durée de vie de votre tensiomètre pourraient en pâtir. • Veuillez utiliser exclusivement des accessoires agréés par le producteur, sinon l’appareil pourrait être endom- magé, voire même l’utilisateur être mis en danger.
Seite 71: Indications Importantes À Observer Avant L'utilisation De L'appareil
Indications importantes à observer avant l’utilisation de l’appareil Qu’est-ce que la tension artérielle ? Du fait que le ventricule refoule le sang dans les vais- seaux sanguins et à travers l’appareil circulatoire, le cœur exerce une certaine force. Une autre force est engendrée par la résistance que les artères opposent à...
Seite 72 Indications importantes à observer avant l’utilisation de l’appareil Qu’est-ce que la systole et la diastole ? La systole est la valeur maximum mesurée au moment de la plus forte contraction du muscle cardiaque alors que la diastole est la valeur minimum relevée au moment de sa décontraction.
Seite 73: Détecteur De Battements De Cœur Irréguliers
Détecteur de battements de cœur irréguliers Pendant que l’appareil mesure la systole et la diastole, il détecte un battement de cœur irrégulier en présence d’une fluctuation du rythme cardiaque. A chaque mesure, l’appareil enregistre les intervalles des battements du cœur. Lorsque ces irrégularités deviennent inquiétantes, le résultat de la mesure sera accompagné...
Seite 74: Descriptif Du Produit
Descriptif du produit Aperçu du produit Brassard Tubulure de gonflage Raccord de tu- bulure Ecran LCD Port USB Bouton START/STOP Bouton MEM Raccord de tubulure Contenu: 1. Tensiomètre (GT-1115) 2. Brassard (pièce d’utilisation type BF) 22 cm - 42 cm 3.
Seite 75: Fonctions De L'écran
Descriptif du produit Fonctions de l’écran Symbole Référence Légende Pression artérielle Résultat « hypertension » systolique Pression artérielle Résultat « hypotension » diastolique Pouls/minute; battements du cœur/ Pouls minute Capteur de Tout mouvement risque de fausser mouvement la mesure Mémoire Affichage des valeurs enregistrées La valeur moyenne des 3 dernières Valeur moyenne...
Seite 76: Préparation À L'usage
Préparation à l’usage Alimentation et charge de la batterie 1. La batterie du Geratherm active control+ est un ac- cumulateur lithium-ion rechargeable intégré d’une intensité de charge de 1000 mAh. 2. Pour recharger la batterie, vous pouvez utiliser n’im- porte quel adaptateur secteur à port USB (non four- ni) ou toute autre source de courant à...
Seite 77 Préparation à l’usage Notez bien: Vous connectez votre tensiomètre et l’écran LCD « » clignote. Cela signifie que la batterie est faible et qu’il y a urgence à la recharger. Vous pouvez néanmoins terminer la mesure en cours. Si l’écran LCD affiche « », cela veut dire que la batterie est épuisée.
Seite 78 Préparation à l’usage Attention! • La batterie du Geratherm active control+ est un accu- mulateur lithium-ion rechargeable intégré. N’essayez- en aucun cas de démonter le tensiomètre ou de l’ouvrir de force par vous-même ou d’en charger un personnel de maintenance non habilité.
Seite 79: Procédure À Suivre Pour Activer Votre Tensiomètre
Préparation à l’usage Procédure à suivre pour activer votre tensiomètre Le réglage de la date et de l’heure a pour effet d’activer le tensiomètre. Réglage de l’heure et de la date Le réglage de l’heure est important sur votre tensiomètre pour que les résultats de mesure puissent être mémori- sés avec un horaire valide permettant de les interpréter en due forme format horloge: 24 h)
Seite 80: Sélection D'un Utilisateur
Préparation à l’usage 5. A présent, répétez les gestes 2 et 3 pour ré- gler les [HEURE] et [MI- NUTES]. 6. Lorsque vous aurez réglé les [MINUTES], tous les ré- glages vont s’afficher à l’écran avant que l’appareil ne s’éteigne. Sélection d’un utilisateur 1.
Seite 81: Pose Du Brassard
Préparation à l’usage Pose du brassard 1. Appliquez le brassard autour du bras, celui-ci étant de pré- férence dénudé. 2. Fixez le brassard sans le serrer trop fort. Le bord du brassard sera éloigné de 2,5 cm env. du creux de l’avant-bras.
Seite 82: Fonctions
Fonctions Mesure de la tension artérielle 1. Appuyez sur le bouton « START » et le relâcher pour pouvoir lancer la mesure automatique. Ecran LCD 0 – Affichage de l’utilisateur Le brassard se Les résultats gonfle et la me- s’affichent et sont sure commence mis en mémoire 2.
Seite 83: Rappel De Mémoire
Fonctions Rappel de mémoire 1. Pour rappeler les derniers résul- tats enregistrés, appuyez sur le bouton « MEM » et le relâcher. L’écran affiche la moyenne des trois dernières mesures (si la mé- moire contient moins de 3 valeurs, c’est le dernier des résultats enre- gistrés qui s’affiche).
Seite 84: Effacement Des Valeurs Enregistrées
Fonctions 4. Pour déconnecter l’appareil, appuyez sur le bouton « START », sinon il le fera automatiquement au bout de 1 minute d’inactivité. Effacement des valeurs enregistrées 1. Alors que l’appareil se trouve déjà en mode valeurs enregistrées, ap- puyez et maintenez le bouton « MEM »...
Seite 85: Précautions À Prendre Et Entretien
Précautions à prendre et entretien Ne pas laisser tomber l’appareil. Ne pas modifier ou dé- monter l’appareil ou le brassard. Ne pas ficeler le brassard. Pour nettoyer le boîtier, utiliser une chiffon propre imprégnée d’eau ou d’un nettoyant doux, puis frotter sec.
Seite 86 Précautions à prendre et entretien Renoncer à employer des diluants, l’essence et tout autre nettoyant caustique. Conserver l’appareil en un endroit approprié, à l’abri des températures élevées, des rayons directs du so- leil, d’une forte humidité et de poussières intenses. Ne pas presser le bouton «...
Seite 87: Messages D'erreur
Messages d’erreur Problème Affichage Cause Remède à l’écran Niveau de L’écran Pas de charge trop n’affiche rien Recharger la batterie courant faible de la du tout batterie Capacité Niveau de faible de la charge faible de Recharger la batterie Affichage batterie la batterie d’affichage...
Seite 88: Caractéristiques Techniques
Caractéristiques techniques N° modèle GT-1115 Source de Accumulateur lithium-ion rechar- courant geable intégré 3,7 V 1000 mAh Système Ecran numérique LCD à dalle VA d’affichage 44 mm x 64 mm Méthode de Oscillométrique mesure Pression du brassard : 0 mmHg ~ 300 mmHG (0 kPa ~ 40 kPa) Tension de mesure : Plage de...
Seite 89 Caractéristiques techniques Câble USB, notice de l’utilisateur, Accessoires housse de rangement Degré de pro- IP20 tection Fonctionnement sur batterie : Classification avec accumulateur intégré lithium- de l’appareil Modifications réservées dans l’intérêt de l’amélioration du produit.
Seite 90: Garantie De Qualité
Garantie de qualité Geratherm est certifié selon la directive 93/42/CEE et la ® norme EN ISO 13485, autorisant ainsi la société à appo- ser la marque (organisme notifié : TÜV Rhein- land LGA Products GmbH). Le tensiomètre électronique à écran de contrôle satisfait à: Management des ISO/EN 14971 Dispositifs Médicaux –...
Seite 91: Légende Des Symboles
Garantie de qualité DIN EN ISO 81060-2 Tensiomètres non invasifs - Partie 2 : validation clinique Examen clinique pour type à mesurage automatique (ISO 81060-2) IEC/EN 60601-1-6 Appareils électro mé- dicaux - Partie 1-6 : exigences générales pour la sécurité de base et les perfor- mances essentielles –...
Seite 92: Annexe
électromag- nétiques et les valeurs d‘émission maximales pour les appareils médicaux. Ce tensiomètre fabriqué par Geratherm Medical AG ré- pond à la norme EN 60601-1-2, aussi bien en termes d‘immunité qu‘en termes d‘émissions. Néanmoins, d‘autres mesures de précaution devraient être prises en compte:...
Seite 93 Annexe Informations et déclaration du fabricant – Émissions électromagnétiques L’appareil ou le système est conçu pour une utilisation dans l’environnement électromagnétique spécifié. Le client et/ou l’utilisateur de l’appareil ou du système doit s’assurer que l’utilisation s’effectue dans un environnement électromagnétique conforme à la description ci-après. Informations relatives à...
Seite 94 Annexe Informations et déclaration du fabricant – Immunité aux champs électromagnétiques L’appareil ou le système est conçu pour une utilisation dans l’environnement électromagnétique spécifié. Le client et/ou l’utilisateur de l’appareil ou du système doit s’assurer que l’utilisation s’effective dans un environnement électromagnétique conforme à la description ci-après. CEI 60601 –...
Seite 95 Geratherm Medical AG Fahrenheitstraße 1 98716 Geschwenda Allemagne www.geratherm.com...
Seite 97 Sfigmomanometro digitale per l‘avambraccio ISTRUZIONI D‘USO GT-1115...
Seite 98 Contenuto Scopo d‘uso ............. 99 Principio di misurazione ......... 99 Precauzioni .............. 100 Garanzia ..............102 Indicazioni importanti prima dell‘uso del prodotto ............. 103 Rilevatore per il battito cardiaco irregolare ..105 Descrizione del prodott Informazioni sull‘apparecchio ....... 106 Illustrazione del display ......... 107 Preparazione alla misurazione Alimentazione e ricarica della batteria ....
Seite 99: Scopo D'uso
Scopo d‘uso Questo sfigmomanometro si basa sulla misurazione oscil- lometrica per rilevare valori della pressione sistolica e di- astolica nonché la frequenza cardiaca. La misurazione si esegue sull‘avambraccio. Tutti i valori sono leggibili su un display LCD. Questo sfigmomanometro soddisfa gli standard per i dispositivi medici.
Seite 100: Precauzioni
Precauzioni • Queste istruzioni nonché il prodotto stesso non si intendono come sostituti di una visita medica. Le informazioni contenute in questa pubblicazione e il prodotto stesso non possono essere utilizzati per la diagnosi o il trattamento di problemi di salute o per la prescrizione di medicinali.
Seite 101 Precauzioni • Non applicare il bracciale al braccio al quale sono con- temporaneamente attaccati altri apparecchi medici. Ne potrebbe derivare una perdita temporanea della funzi- onalità di tali apparecchi medici utilizzati in con- tempo- ranea. • Non piegare i tubi di collegamento durante l’utilizzo, in quanto ciò...
Seite 102: Garanzia
Precauzioni • Si prega di utilizzare solo accessori ammessi dal produttore, altrimenti si possono verificare danni all’apparecchio o lesioni all’utilizzatore. • Smaltire apparecchio, accessori ed elementi costitutivi secondo la vigente legislazione locale. • Non cercare di riparare autonomamente l’apparecchio nel caso di disturbi del funzionamento. Far eseguire riparazioni solo a centri di assistenza autorizzati.
Seite 103: Indicazioni Importanti Prima Dell'uso Del Prodotto
Indicazioni importanti prima dell‘uso del prodotto Cos‘è la pressione? Quando il ventricolo spinge il sangue nei vasi sanguigni e attraverso il sistema vascolare, il cuore produce una forza. Un‘ulteriore forza viene generata dalle arterie, che oppongono una resistenza al flusso sanguigno. La pres- sione è...
Seite 104 Indicazioni importanti prima dell‘uso del prodotto Cosa si intende con pressione sistolica e diastolica? La pressione sistolica è il valore massimo che viene rile- vato al momento della contrazione massima del cuore. La pressione diastolica è il valore minimo che viene rilevato al momento del rilassamento del cuore.
Seite 105: Rilevatore Per Il Battito Cardiaco Irregolare
Rilevatore per il battito cardiaco irregolare Un battito cardiaco irregolare viene rilevato quando il rit- mo cardiaco oscilla, al contempo il dispositivo misura la pressione sanguigna sistolica e diastolica. Durante ogni misurazione, il dispositivo registra gli intervalli dei battiti cardiaci. In caso d’irregolarità maggiori appare, durante la visualizzazione dei risultati di misurazione, il simbolo di battito cardiaco irregolare.
Seite 106: Descrizione Del Prodott
Descrizione del prodotto Informazioni sull‘apparecchio Bracciale Tubo per l‘aria Collegamento per il tubo per l‘aria Display LCD Collegamento USB Tasto START/STOP Tasto MEM Collegamento per il tubo per l‘aria Contenuto: 1. Sfigmomanometro (GT-1115) 2. Bracciale (articolo applicativo tipo BF) 22 cm - 42 cm 3.
Seite 107: Illustrazione Del Display
Descrizione del prodotto Illustrazione del display Simbolo Descrizione Chiarimento Pressione sistolica Risultati pressione massima Pressione dia- Risultati pressione minima stolica Pulsazioni Pulsazioni/minuto; battiti/minuto Sensore di Il movimento determina risultati movimento imprecisi Visualizzazione dei valori Memoria memorizzati Il valore medio degli ultimi 3 valori Valore medio rilevati Batteria scarica...
Seite 108: Preparazione Alla Misurazione
Preparazione alla misurazione Alimentazione e ricarica della batteria 1. La batteria del Geratherm active control+ è del tipo agli ioni di litio incorporata con una carica elettrica di 1000 mAh. 2. Utilizzare un alimentatore con porta USB (non incluso) o altra fonte di alimentazione con porta USB ed il cavo...
Seite 109 Preparazione alla misurazione Note Quando si accende lo sfigmomanometro, il display LCD lampeggia “ ” significa che la batteria è scarica. Si pre- ga di procedere con la ricarica. Tuttavia, è possibile eseguire la misurazione. Se il display LCD mostra “ ”, significa che la batte- ria è...
Seite 110 Preparazione alla misurazione Attenzione! • La batteria del Geratherm active control+ è una batte- ria integrata agli ioni di litio. Si prega di non tentare di smontare o di forzare l’apertura dello sfigmomanome- tro tramite personale non autorizzato o da soli.
Seite 111: Attivare Lo Sfigmomanometro
Preparazione alla misurazione Attivare lo sfigmomanometro Impostando la data e l’ora, lo sfigmomanometro viene attivato. Impostazione dell‘ora e della data E’ importante regolare l’ora dello sfigmomanometro, così che ai valori sia applicata l’etichetta temporale corretta e possano essere corrispondentemente inseriti in memoria. (Formato ora: 24 h) 1.
Seite 112: Selezionare Un Utilizzatore
Preparazione alla misurazione 5. Ripetete i passi 2 e 3 per inserire [ORA] e [MINUTO]. 6. Una volta inserito il [MINUTO] il display visualizzerà tutte le regolazioni, e successivamente l‘apparecchio si spegne. Selezionare un utilizzatore 1. Quando il dispositivo è spento, tenere premuto il tasto “START”...
Seite 113: Applicazione Del Bracciale Pressorio
Preparazione alla misurazione Applicazione del bracciale pressorio 1. Avvolgere il bracciale intorno al braccio. Il braccio deve es- sere libero. 2. Fissare brac- ciale. Non tirare bracciale troppa forza e non applicarlo troppo stretto. Il bordo del bracciale dovreb- be trovarsi a circa 2,5 cm dal gomito. 3.
Seite 114: Misurazione Della Pressione Sanguigna
Funzione Misurazione della pressione sanguigna 1. Premere il tasto “Start”e rilasciarlo, per avviare la misu- razione automatica. Display LCD 0 - valore verrà visualizzato Inizia il pompag- I risultati vengono gio e la misura- visualizzati e zione memorizzati 2. A conclusione della misurazione, appaiono sul display i valori rilevati per la pressione sanguigna e pulsazi- one.
Seite 115: Richiamo Di Valori Dalla Memoria
Funzione Richiamo di valori dalla memoria 1. Per richiamare gli ultimi valori memorizzati premere e rilasciare il tasto “MEM”.Sul display com- pare il valore medio delle ultime 3 misurazioni. (Nota: Se sono pre- senti meno di 3 valori in memoria, verrà...
Seite 116: Cancellazione Di Valori Dalla Memoria
Funzione 4. Premere il tasto “START” per spegnere l‘apparecchio, altrimenti l‘apparecchio si spegne automaticamente dopo un minuto. Cancellazione di valori dalla memoria Se non si sono ottenute le misurazioni corrette, è possibi- le cancellare tutti i risultati seguendo i passi indicati. 1.
Seite 117: Cura E Manutenzione
Cura e manutenzione Non far cadere il dispositivo. Non modificare o smontare il dispositivo o il bracciale pressorio. Non torcere il bracciale. Per pulire la custodia utiliz- zare un panno umidificato con acqua o con deter- gente neutro e successiva- mente asciugare bene.
Seite 118 Cura e manutenzione Evitare diluenti, benzina o altri agenti pulenti ag- gressivi. Conservare l‘apparecchio in luogo adatto. Evitare alte temperature, luce so- lare diretta, umidità elevata e polvere. Non premere il tasto “START“ se il bracciale non è stato correttamente applicato sul braccio.
Seite 119: Messaggi Di Errore
Messaggi di errore Problema Display Causa Soluzione Sul Display Carica della Mancanza non com- batteria troppo Caricare la batteria di corrente pare nulla bassa Rendimen- to scarso Carica della Caricare la batteria della batteria bassa Indicazione batteria Non viene Nessuna visualizza- Premere e mantenere L‘apparecchio...
Seite 120: Dati Tecnici
Dati tecnici Modello No. GT-1115 Alimentazione Batteria agli ioni di litio, ricaricabile e elettrica integrata, da 3,7 V 1000 mAH. Display digitale LCD V.A. Indicazione 44 mm x 64 mm Procedimento di Procedimento oscillometrico misurazione Pressione del bracciale: 0 mmHg ~ 300 mmHg (0 kPa ~ 40 kPa) Pressione di misurazione: Campo di...
Seite 121 Dati tecnici Dimensioni ca. 131 mm x 78 mm x 42 mm Accessori Cavo USB, istruzioni d‘uso, custodia Grado di IP20 protezione Classificazione Funzionamento della batteria: dispositivo con batteria integrata agli ioni di litio Ci si riserva il diritto a modifiche migliorative del prodotto.
Seite 122: Garanzia Qualitativa
Garanzia qualitativa Geratherm è certificato conformemente alla Direttiva ® 93/42/EWG und EN ISO 13485 ed ha il diritto di applicare il marchio (Ente accreditato: TÜV Rheinland LGA Products GmbH). Il monitor per la pressione corrisponde a ISO/EN 14971 dispositivi medici -Ap-...
Seite 123: Indice Dei Simboli
Garanzia qualitativa IEC/EN 60601-1-6 Apparecchi elettrome- dicali - Parte 1-6: Prescrizioni generali relative alla sicurezza fondamentale e alle prestazioni essenziali - Norma collaterale: Idoneità d‘uso usabilità IEC/EN 62366 Dispositivi medici – Applica- zione dei requisiti di usabilità ai dispositivi medici IEC/EN 62304 +AC Software per disposi- Software-ciclo di tivi medici –...
Seite 124: Allegato
Questo misuratore di pressione prodotto da Geratherm Medical AG soddisfa la norma EN 60601-1-2 sia per quanto riguarda l’immunità, sia per quanto riguarda le emissioni.
Seite 125 Allegato Avvertenze e spiegazione del produttore – Emissioni elettromagnetiche L’apparecchio o il sistema è adatto all’utilizzo negli ambienti elettromagnetici indicati. Il cliente e/o l’utente dell’apparecchio o del sistema deve preoccuparsi che questo venga utilizzato in un ambiente elettromagnetico come descritto qui di seguito. Avvertenze relative all’ambiente elettro- Test emissioni Compatibilità...
Seite 126 Allegato Avvertenze e spiegazione del produttore – Immunità elettromagnetica L’apparecchio o il sistema è adatto all’utilizzo negli ambienti elettromagnetici indicati. Il cliente e/o l’utente dell’apparecchio o del sistema deve preoccuparsi che questo venga utilizzato in un ambiente elettromagnetico come descritto qui di seguito. Test di IEC 60601 –...
Seite 127 Geratherm Medical AG Fahrenheitstraße 1 98716 Geschwenda Germania www.geratherm.com...
Seite 129 Tensiómetro digital para brazo MANUAL DE USO GT-1115...
Seite 130 Contenido Uso previsto ............131 Principio de medición ..........131 Medidas de precaución .......... 132 Garantía ..............134 Informaciones importantes antes de usar el producto ..........135 Detector de ritmo cardíaco irregular ..... 137 Descripción del producto Informaciones relativas al aparato ......138 Explicaciones relativas al display ......
Seite 131: Uso Previsto
Uso previsto Este tensiómetro utiliza el método de medición oscilo- métrica para medir la presión sistólica y diastólica, así como la frecuencia cardíaca. La medición se realiza en el brazo. Todos los valores pueden ser leídos en un display LCD. Este tensiómetro cumple con las normas vigentes para productos sanitarios.
Seite 132: Medidas De Precaución
Medidas de precaución • Este manual y el producto no constituyen un sustitu- to para una consulta al médico. Ni las informaciones contenidas en este manual ni este producto pueden ser utilizados para diagnosticar o tratar problemas de salud o para recetar medicamentos. Si tiene un proble- ma de salud o supone tener uno, consulte por favor sin demora a su médico.
Seite 133 Medidas de precaución • No se ponga el brazalete en el mismo brazo, al cual al mismo tiempo están conectados otros aparatos médi- cos, porque ello puede ocasionar la pérdida temporal de la función de los aparatos que se utilizan simultáne- amente.
Seite 134: Garantía
Medidas de precaución • No intente reparar el aparato por sí mismo en caso de un funcionamiento incorrecto. Encargue las reparaci- ones únicamente a centros de servicio técnico autoriz- ados. • En caso de mensajes de error inesperados póngase por favor en contacto con su vendedor. •...
Seite 135: Informaciones Importantes Antes De Usar El Producto
Informaciones importantes antes de usar el producto ¿Qué es la presión arterial? El corazón genera una fuerza cuando el ventrículo cardíaco presiona sangre hacia los vasos sanguíneos y a través el sistema vascular. Las arterias generan otra fuerza contraponiendo una resistencia al flujo de sangre. La presión arterial es el resultado de estas dos fuerzas.
Seite 136 Informaciones importantes antes de usar el producto ¿Qué son la presión arterial sistólica y la diastólica? La presión arterial sistólica es el valor máximo que se mide en el momento, en el cual el corazón se encuentra en el estadio de contracción máxima. La presión arterial diastólica es el valor mínimo que se mide en el momen- to, en el cual el corazón se encuentra en el estadio de relajación.
Seite 137: Detector De Ritmo Cardíaco Irregular
Detector de ritmo cardíaco irregular Un ciclo cardíaco irregular se detecta, si el ritmo cardíaco fluctúa mientras el aparato mide la presión arterial sistóli- ca y la diastólica. El aparato registra los intervalos de los latidos del corazón durante cada medición. En caso de presentarse irregularidades de mayor envergadura, al vi- sualizar los resultados de medición aparece en el display el símbolo para ritmo cardíaco irregular.
Seite 138: Descripción Del Producto
Descripción del producto Informaciones relativas al aparato Brazalete Tubo flexible de aire clavija para el tubo flexible de aire Display LCD Conexión USB Botón START/STOP Botón MEM clavija para el tubo flexible de aire Contenido: 1. Tensiómetro (GT-1115) 2. Brazalete (pieza de aplicación modelo BF) 22 cm a 42 cm 3.
Seite 139: Explicaciones Relativas Al Display
Descripción del producto Explicaciones relativas al display Símbolo Descripción Explicación Presión sistólica Resulato de presión alta Presión diastólica Resultado de presión baja Pulso/minuto; latidos cardíacos/ Pulso minuto Sensor de Movimientos causan resultados movimientos inexactos. Indicación de los valores memo- Memoria rizados El valor medio de los tres últimos Valor medio...
Seite 140: Preparación De La Medición
Preparación para la medición Suministro de corriente y carga de la batería 1. La batería del Geratherm active control+ es un acumu- lador Li-Ion integrado con una capacidad de carga de 1000 mAh. 2. Para cargar la batería utilice por favor un equipo de alimentación con conexión USB (no incluido) u otra...
Seite 141 Preparación para la medición Notas Si al encender el tensiómetro parpadea “ “ en el dis- play LCD, significa que la batería está débil. Recárguela por favor. Pese a ello, puede llevar a cabo la medición. Si el display LCD muestra “ “, significa que la batería está...
Seite 142 Preparación para la medición ¡Atención! • La batería del Geratherm active control+ es un acumu- lador Li-Ion integrado recargable. Por favor no permita que el tensiómetro sea desarmado por personal de mantenimiento no autorizado ni tampoco intente abrir- lo a la fuerza.
Seite 143: Como Activar El Tensiómetro
Preparación para la medición Como activar el tensiómetro El tensiómetro queda activado cuando se ajusta la fecha y la hora. Configuración de la fecha y la hora Es importante configurar la hora del tensiómetro para que los valores medidos obtengan el horofechador cor- recto y puedan ser asignados en la memoria (formato para la hora: 24 h) 1.
Seite 144: Selección De Un Usuario
Preparación para la medición 5. Repita los pasos 2 y 3 para configurar la [HORA] y los [MINUTOS]. 6. Después de configurar los [MINUTOS], el display mu- estra todas las configuraciones, tras lo cual el aparato se apaga. Selección de un usuario 1.
Seite 145: Colocación Del Brazalete De Presión
Preparación para la medición Colocación del brazalete 1. Póngase el brazalete alre- dedor del brazo. El brazo debe estar descubierto. 2. Fije el brazalete. No tire de- masiado fuerte el brazalete y no se lo ponga demasiado ceñido. El borde del brazalete debe quedar a una di- stancia de aprox.
Seite 146: Medición De La Presión Arterial
Funcionamiento Medición de la presión arterial 1. Para iniciar la medición automática, pulse el botón “Start” y suéltelo. Display LCD 0 - Usuario actual Comienza el Los resultados se inflado y la representan medición y almacenan 2. Apenas finaliza la medición aparecen en el display los valores medidos para la presión arterial y el pulso.
Seite 147: Lectura De Valores Guardados En La Memoria
Funcionamiento Lectura de valores guardados en la memoria 1. Pulse y suelte el botón “MEM” para leer los últimos valores gu- ardados en la memoria. En el dis- play aparece el valor medio de las últimas 3 mediciones. (Nota: Si hay menos de 3 valores guardados, se muestra el último valor medido) 2.
Seite 148: Borrar Los Valores Guardados
Funcionamiento 4. Pulse el botón “START” para apagar el aparato, de lo contrario, el aparato se apaga en forma automática después de transcurrido un minuto. Borrar los valores guardados 1. Pulse el botón “MEM” y mantén- galo pulsado durante 3 segundos aprox., cuando el aparato se en- cuentra ya en el modo de valores guardados.
Seite 149: Cuidado Y Mantenimiento
Cuidado y mantenimiento No deje caer el producto. No modifique el aparato o el brazalete, tampoco deben ser desarmados. No atar el brazalete. Utilice un paño humedeci- do con agua o un agente de limpieza neutral para limpiar la caja y enseguida seque la superficie.
Seite 150 Cuidado y mantenimiento Evite el uso de diluyentes, bencina y otros agentes de limpieza agresivos. Guarde el aparato en un lugar apropiado. Evite temperaturas elevadas, radiación solar directa, humedad elevada y polvo. No pulse el botón „START”, si el brazalete no ha sido colocado en forma correcta en el brazo.
Seite 151: Mensajes De Error
Mensajes de error Síntoma Visualiza- Causa Solución ción en el display No apare- No hay Carga de la ba- Recargar el ce nada en corriente tería muy baja acumulador el display Carga de Carga de la ba- Recargar el Indicación batería tería muy baja acumulador...
Seite 152: Datos Técnicos
Datos técnicos No. del modelo GT-1115 Fuente de Acumulador Li-Ion integrado energía recargable de 3,7 V 1000 mAH Display LCD digital VA Indicación 44 mm x 64 mm Procedimiento Método oscilométrico de medición Presión de brazalete: 0 mmHg ~ 300 mmHg (0 kPa ~ 40 kPa) Presión de medición: Rango de...
Seite 153 Datos técnicos Dimensiones aprox. 131 mm x 78 mm x 42 mm Cable USB, manual de uso, Accesorios bolsa para guardar Grado de IP20 protección Clasificación Funcionamiento con batería: del aparato con acumulador Li-Ion integrado Nos reservamos el derecho a introducir modificaciones en interés del perfeccionamiento del producto.
Seite 154: Garantía De Calidad
Garantía de calidad Geratherm está certificada con arreglo a la Directiva ® 93/42/CEE y la norma EN ISO 13485 y está autorizada para usar la marca (organismo notificado: TÜV Rheinland LGA Products GmbH). La pantalla del tensiómetro corresponde a las normas ISO/EN 14971 Dispositivos médicos...
Seite 155: Índice De Símbolos
Garantía de calidad DIN EN ISO 81060-2 Esfigmomanómetros no invasivos - Parte Ensayo clínico 2: Validación clínica de la versión automa- tizada (ISO 81060-2) IEC/EN 60601-1-6 Equipos electromédi- cos - Parte 1-6: Requisitos generales para la seguridad básica y el funcionamiento Aptitud de uso esencial - Norma colateral: Aptitud de uso IEC/EN 62366 Productos sanitarios -...
Seite 156: Apéndice
Este tensiómetro fabricado por Geratherm Medical AG satisface la norma EN 60601-1-2, tanto en lo que respec- ta a la inmunidad, como también a las emisiones.
Seite 157 Apéndice Indicaciones y declaración del fabricante – emisiones electromagnéticas El aparato o el sistema es apropiado para el empleo en la gama electromagnética. El cliente y/o el usuario del aparato o del sistema ha de responsabilizarse de que se emplee en un entorno electromagnético como se describe en adelante.
Seite 158 Apéndice Indicación relativa a la declaración del fabricante – insensibilidad electromagnética El aparato o el sistema es apropiado para el empleo en el entorno electromagnético indicado. El cliente y/o el usuario del aparato o del sistema ha de responsabilizarse de que se emplee en un entorno electromagnético como se describe en adelante.
Seite 159 Geratherm Medical AG Fahrenheitstraße 1 98716 Geschwenda Alemania www.geratherm.com...
Seite 161 Esfigmomanómetro digital de braço MANUAL DE INSTRUÇÕES GT-1115...
Seite 162 Índice Utilização prevista ........... 163 Princípio de medição ..........163 Precauções .............. 164 Garantia ..............166 Instruções importantes antes da utilização do produto ......... 167 Detector de batimento cardíaco irregular ..... 169 Descrição do produto Informações sobre o aparelho ......170 Descrição do visor ..........
Seite 163: Utilização Prevista
Utilização prevista Este esfigmomanómetro aplica a medição oscilométrica para determinar a pressão sistólica e diastólica, assim como a frequência cardíaca. A medição é feita no braço. Este esfigmomanómetro está em conformidade com as normas relativas aos dispositivos médicos. O esfigmoma- nómetro pode ser utilizado por adultos com uma circunfe- rência do braço de 22 cm a 42 cm.
Seite 164: Precauções
Precauções • Estas instruções, bem como o produto, não substi- tuem a consulta de um médico. Nem as informações contidas nestas instruções, nem este produto devem ser empregues para diagnóstico ou tratamento de problemas de saúde ou para a prescrição de medica- mentos.
Seite 165 Precauções • Medições demasiado frequentes e próximas podem causar problemas na circulação sanguínea e lesões. • Não coloque a braçadeira no mesmo braço onde se encontram outros aparelhos médicos. Tal pode provo- car uma perda funcional transitória nestes aparelhos médicos utilizados em simultâneo. •...
Seite 166: Garantia
Precauções • Utilize únicamente os acessórios autorizados pelo fabricante. Caso contrário, podem ocorrer danos no aparelho ou lesões para o utilizador. • Elimine o aparelho, os acessórios e as peças segundo as diretrizes locais em vigor. • Não tente reparar o aparelho em caso de avaria. Envie o aparelho para reparação para os centros de assi- stência autorizados.
Seite 167: Da Utilização Do Produto
Informações importantes antes da utilização do produto O que é a pressão arterial? Quando os ventrículos impulsionam o sangue para os vasos sanguíneos e para o sistema vascular, o coração gera uma força. Uma outra força é gerada pelas artérias ao criarem uma resistência à...
Seite 168 Informações importantes antes da utilização do produto O que significa pressão arterial sistólica e diastólica? A pressão arterial sistólica é o valor máximo medido no momento da contração máxima do coração. A pressão arterial diastólica é o valor mínimo medido no momento do relaxamento do coração.
Seite 169: Detector De Batimento Cardíaco Irregular
Detector de batimento cardíaco irregular Batimentos cardíacos irregulares são detetados se o rit- mo cardíaco oscila enquanto o aparelho mede a pressão arterial sistólica e diastólica. Durante cada medição, o aparelho registra os intervalos entre os batimentos do co- ração. Se as irregularidades forem acentuadas, aparece na indicação dos resultados de medição o símbolo de batimento cardíaco irregular.
Seite 170: Descrição Do Produto
Descrição do produto Informações sobre o produto Braçadeira Tubo de ar Ligação do tubo de ar Visor LCD Ligação USB Botão START/STOP (LIGAR/PARAR) Botão MEM Ligação do tubo de ar Conteúdo: 1. Medidor de pressão arterial (GT - 1115) 2. Braçadeira (peça de aplicação tipo BF) 22 cm - 42 cm 3.
Seite 171: Descrição Do Visor
Descrição do produto Descrição do visor Símbolo Descrição Explicação Pressão sistólica Resultado da pressão alta Pressão diastólica Resultado da pressão baixa Pulsação/minuto; Pulsação Ritmo cardíaco/minuto Sensor de movi- Os movimentos provocam resultados mento incorretos. Visualização dos valores em Memória memória As médias dos 3 valores medidos Médias mais recentes...
Seite 172: Preparação Da Medição
Preparação da medição Alimentação e carregamento da bateria 1. A bateria do Geratherm active control+ é uma bateria de iões de lítio integrada com uma carga elétrica de 1000 mAh. 2. Use um adaptador com ligação USB (não incluído) ou uma outra fonte de alimentação com ligação USB e o...
Seite 173 Preparação da medição Observações Ao ligar o medidor de pressão arterial, o mostrador de LCD “ “ pisca. Isto significa que a bateria está fraca. Carregue-a. Não obstante, poderá efetuar a medição. Caso o indicador-LCD exibir “ ”, isto significa, que a pilha está...
Seite 174 Preparação da medição Atenção! • A bateria do Geratherm active control+ é uma bateria de iões de lítio recarregável integrada. Nem o usuário, nem pessoal de manutenção não autorizado devem tentar desmontar ou abrir o medidor de pressão arteri- al à força.
Seite 175: Ativar O Medidor De Pressão Arterial
Preparação da medição Ativar o esfigmomanómetro O seu medidor de pressão arterial é ativado através do acerto da data e da hora. Acertar a data e hora É importante acertar a data e hora. Só dessa forma será possível guardar corretamente os seus valores medidos junto com a data e hora, e aceder a esses dados poste- riormente.
Seite 176: Selecionar Um Utilizador
Preparação da medição 5. Repita os passos 2 e 3 para ajustar as [HORAS] e os [MINUTOS]. 6. Depois de definidos os [MINUTOS], são exibidas no mostrador todas as definições. Em seguida, o aparel- ho desliga-se. Selecionar um utilizador 1. Com o aparelho desligado, mantenha a tecla ”START”...
Seite 177: Colocar A Braçadeira
Preparação da medição Colocar a braçadeira 1. Coloque a braçadeira à volta do braço. O braço não deve estar tapado com roupa. 2. Fixe a braçadeira. Não puxe a braça- deira com demasi- ada força, aperte demasiado. A extremidade da braçadeira deve estar aprox.
Seite 178: Função
Função Medição da pressão arterial 1. Prima o botão “START“ (Ligar) para iniciar a medição automática. Visor LCD Valor zero é visualizado A braçadeira é Os resultados insuflada au- são apresenta- tomáticamene a dos e guardados medição iniciada 2. Uma vez concluída a medição, são apresentados no visor os valores medidos da pressão arterial e da pul- sação.
Seite 179: Consultar Os Valores Memorizados
Função Consultar os valores memorizados 1. Para consultar os últimos valo- res em memória, prima e solte o botão ”MEM”. É apresentado no visor o valor médio das últimas 3 medições. (Nota: no caso de existirem menos de 3 valores em memória, é...
Seite 180: Eliminar Os Valores Memorizados
Função 4. Prima a tecla “START” para desligar o aparelho. Caso contrário, o aparelho desliga-se automaticamente de- pois de decorrido um minuto. Eliminar os valores memorizados 1. Prima sem soltar o botão ”MEM” durante cerca de 3 segundos com o aparelho já no modo de memó- ria.
Seite 181: Cuidados E Manutenção
Cuidados e manutenção Não deixe cair o produto. Não altere nem desmonte o aparelho ou a braça- deira. Não ate a braçadeira. Para limpar a estrutura, utilize um pano humede- cido com água ou com um detergente neutro e, no final, seque-a.
Seite 182 Cuidados e manutenção Evite a utilização de diluentes, benzina e outros detergentes agressivos. Guarde o aparelho num local apropriado. Evite temperaturas elevadas, luz solar direta, humidade elevada e poeiras. Não prima o botão ”START” (Ligar) se a braçadeira não se encon- trar corretamente colocada no braço.
Seite 183: Mensagens De Erro
Mensagens de erro Sintoma Indicação Causa Solução no visor Não são apresen- Sem ali- tadas Bateria demasia- Carregar a bateria mentação quaisquer damente fraca infor- mações Desem- penho da Bateria fraca Carregar a bateria bateria no visor fraco Sem men- sagens Premir sem soltar o O aparelho não...
Seite 184: Dados Técnicos
Dados técnicos N.º do modelo GT-1115 Fonte de Bateria de iões de lítio recarregável alimentação integrada de 3,7 V 1000 mAH Visor LCD digital V.A. Visor 44 mm x 64 mm Processo de Processo oscilométrico medição Pressão na braçadeira: 0 mmHg a 300 mmHg (0 kPa a 40 kPa) Pressão de medição: Intervalo de...
Seite 185 Dados técnicos Grau de IP20 proteção Alimentação por bateria: Categoria do com bateria de iões de lítio integrada aparelho: Reservamo-nos o direito de introduzir alterações no interesse do aperfeiçoamento do produto.
Seite 186: Controlo De Qualidade
Controlo de qualidade A Geratherm está certificada de acordo com as diretri- ® zes 93/42/CEE e EN ISO 13485 e autorizada a aplicar a marca (organismo notificado: TÜV Rheinland LGA Products GmbH). O monitor da pressão arterial cumpre a norma ISO/EN 14971 Aparelhos médicos –...
Seite 187: Índice De Símbolos
Controlo de qualidade DIN EN ISO 81060-2 Aparelhos de medir pressão arterial não invasivos – Parte 2: Estudo clínico Teste clínico do modelo automático (ISO 81060-2) IEC/EN 60601-1-6 aparelhos elétricos de medicina – parte 1-6: Estabelecimentos gerais para a segurança inclusive as essenciais características de rendimento.
Seite 188: Apêndice
Este esfigmomanómetro da Geratherm Medical AG cumpre a norma EN 60601-1-2, tanto relativamente à imunidade como às emissões. No entanto, devem ser observadas as seguintes pre- cauções:...
Seite 189 Apêndice Nota e declaração do fabricante – emissões eletromagnéticas O dispositivo ou sistema foi projetado para uso no ambiente eletromagnético especificado embaixo. O cliente e/ou o usuário do dispositivo ou sistema deve garantir que ele é usado em um ambiente eletromagnético, tal como se descreve embaixo. Teste de emissões Conformidade Notas sobre o ambiente eletromagnético...
Seite 190 Apêndice Nota e declaração do fabricante – imunidade eletromagnética O dispositivo ou sistema foi projetado para uso no ambiente eletromagnético especificado embaixo. O cliente e/ou o usuário do dispositivo ou sistema deve garantir que ele é usado em um ambiente eletromagnético, tal como se descreve embaixo. Nível de Nível de Teste de...
Seite 191 2 W, resulta d = 3,3 m em caso de um GRAU DE IMUNIDADE de 3 V/m). Tem validade a versão atual das normas. Geratherm Medical AG Fahrenheitstraße 1 98716 Geschwenda Alemanha www.geratherm.com...
Seite 193 Digitale bloeddrukmeter voor de bovenarm GEBRUIKSAANWIJZING GT-1115...
Seite 194 Inhoud Gebruiksdoeleinde ........... . 1 95 Meetprincipe.............. . 1 95 Voorzorgsmaatregelen..........1 96 Garantie............... 1 98 Belangrijke aanwijzingen voor het gebruik van het product..........1 99 Detector voor onregelmatige hartslag..... 2 01 Beschrijving van het product.
Seite 195: Gebruiksdoeleinde
Gebruiksdoeleinde Deze. bloeddrukmeter. maakt. gebruik. van. de. oscillome- trische. meetmethode. om. de. systolische. en. diastolische. bloeddruk.en.de.hartfrequentie.te.meten. De.meting.vindt.plaats.aan.de.bovenarm. Alle. waarden. kunnen. worden. afgelezen. op. een. Lcd- display. Deze.bloeddrukmeter.voldoet.aan.de.normen.voor.medi- sche. hulpmiddelen.. De. bloeddrukmeter. kan. worden. ge- bruikt.door.volwassenen.met.een.armomtrek.van.22.cm. tot.42.cm. Meetprincipe Dit. product. maakt. voor. de. bloeddrukmeting. gebruik. van. de.
Seite 196: Voorzorgsmaatregelen
Voorzorgsmaatregelen .•. Deze.gebruiksaanwijzing.en.het.product.vormen.geen. alternatief.voor.een.bezoek.aan.uw.dokter..De.hierin. opgenomen. informatie. en. het. product. mogen. niet. worden.gebruikt.voor.de.diagnose.of.behandeling.van. gezondheidsproblemen.of.voor.het.voorschrijven.van. medicatie..Heeft.u.een.medisch.probleem.of.vermoedt. u. dat. u. een. dergelijk. probleem. heeft,. vraag. dan. zo. snel.mogelijk.uw.dokter.om.advies. .•. Raadpleeg.uw.dokter.voordat.u.dit.apparaat.gebruikt. in.het.geval.dat.u.zwanger.bent,.een.elektrisch.implan- taat.heeft,.aan.pre-eclampsie,.boezemfibrilleren.of.een. perifere.arteriële.vaatziekte.lijdt.of.een.intravasculaire. therapie.of.borstamputatie.heeft.ondergaan. .•. Heeft.u.zojuist.een.caffeïnehoudende.drank.genuttigd. of. een. sigaret. gerookt,. wacht. dan. 30. tot. 45. minuten. voordat.u.de.meting.uitvoert.
Seite 197 Voorzorgsmaatregelen .•. Wikkel.de.manchet.niet.om.dezelfde.arm.waarop.tege- lijkertijd.andere.medische.hulpmiddelen.aange-sloten. zijn;.dit.kan.leiden.tot.tijdelijk.verlies.van.de.functie.van. dergelijke. gelijktijdig. gebruikte. medische. hulpmidde- len. .•. Knik. de. verbindingsslangen. niet. tijdens. het. gebruik;. dit.kan.leiden.tot.een.continue.verhoging.van.de.man- chetdruk.en.lichamelijke.letsels.veroorzaken.bij.de.pa- tiënt. .•. Dit. apparaat. is. niet. geschikt. voor. de. continue. bewa- king. tijdens. medische. noodgevallen. of. operaties.. Dit. apparaat. kan. niet. tegelijkertijd. met. chirurgische. HF- apparaten.worden.gebruikt.
Seite 198: Garantie
Voorzorgsmaatregelen .•. Gebruik.alleen.door.de.fabrikant.goedgekeurde.acces- soires,. anders. kan. dit. leiden. tot. beschadigingen. aan. het. apparaat,. lichamelijke. letsels. bij. de. gebruiker. of. meetfouten. .•. Voer.het.apparaat,.de.accessoires.en.de.aanvullende. onderdelen. af. volgens. de. plaatselijk. geldende. richt- lijnen. .•. Probeer.het.apparaat.in.geval.van.een.functiestoring. niet. zelf. te. repareren.. Laat. de. reparaties. uitsluitend. uitvoeren.door.een.erkende.servicedienst.
Seite 199: Belangrijke Aanwijzingen Voor Het Gebruik Van Het Product
Belangrijke aanwijzingen voor het gebruik van het product Wat is bloeddruk? Doordat.de.hartkamer.bloed.in.de.bloedvaten.en.door.het. vaatstelsel.drukt,.ontwikkelt.het.hart.een.kracht..Een.ver- dere. kracht. wordt. door. de. bloedvaten. ontwikkeld,. door- dat.zij.ten.overstaan.van.de.bloedstroom.een.weerstand. opbouwen..De.bloeddruk.is.het.resultaat.van.deze.beide. krachten. Is mijn bloeddruk normaal? Voor.de.beoordeling.van.uw.bloeddruk.kunt.u.de.hierna- volgende. grafische. voorstelling. van. de. classificatie. van. de. bloeddruk. bekijken,. uitgegeven. door. de. WHO. (We- reldgezondheidsorganisatie)..
Seite 200 Belangrijke aanwijzingen voor het gebruik van het product Wat betekent systolische en diastolische bloeddruk? De. systolische. bloeddruk. is. de. bovenste. waarde. die. op. het. tijdstip. van. de. maximale. contractie. van. het. hart. wordt.gemeten..De.diastolische.bloeddruk.is.de.onderste. waarde.die.op.het.tijdstip.van.het.verslappen.van.het.hart. wordt.gemeten. Wat betekent lage bloeddruk? In. het. algemeen. is. lage. bloeddruk. beter. voor. zover. er. geen.onaangename.symptomen.optreden.zoals.flauwtes.
Seite 201: Detector Voor Onregelmatige Hartslag
Detector voor onregelmatige hartslag Een.onregelmatige.hartslag.wordt.herkend,.wanneer.het. hartritme. schommelt. terwijl. het. apparaat. de. systolische. en.diastolische.bloeddruk.meet..Tijdens.iedere.meting.re- gistreert. dit. apparaat. de. hartslagintervallen. en. berekent. de. standaardafwijking.. Bij. grotere. onregelmatigheden. verschijnt. bij. het. weergeven. van. de. meetresultaten. het. symbool.voor.een.onregelmatige.hartslag. LET OP Als.het.aritmiesymbool.verschijnt,.dan.betekent.dit.dat.tij- dens.de.meting.een.onregelmatige.polsslag.werd.vastge- steld. die. overeenstemt. met. een. onregelmatige. hartslag.. Dit.is.gewoonlijk.GEEN.reden.tot.bezorgdheid..Wanneer.
Seite 202: Beschrijving Van Het Product
Beschrijving van het product Informatie over het apparaat Manchet Luchtslang Luchtslang- aansluiting Lcd-display USB-aansluiting START/STOP-toets MEM-toets Luchtslang- aansluiting Inhoud: 1.. Bloeddrukmeter.(GT-1115) 2.. Manchet.(gebruiksonderdeel.type.BF).22.cm.-.42.cm 3.. Gebruiksaanwijzing 4.. USB-kabel.(5.V.=.1.A) 5..Bewaarzakje. De.manchet.is.geschikt.voor.een.armomtrek. tussen.22.en.42.cm.
Seite 203: Verklaring.van.de.display
Beschrijving van het product Verklaring van de display Symbool Beschrijving Verklaring Systolische. Resultaat.hoge.druk bloeddruk Diastolische. Resultaat.lage.druk bloeddruk Polsslag/minuut;. Polsslag hartslag/minuut Beweging.zal.leiden.tot.onnauw- Bewegingssensor keurige.resultaten. Indicatie.van.de.opgeslagen. Geheugen waarden Gemiddelde. De.gemiddelde.waarde.van.de. waarde laatste.3.gemeten.waarden Lage.accu- Het.apparaat.moet.worden. capaciteit bijgeladen Aritmie Aritmie.-.herkenning In.welk.bereik.wordt.de.waarde. WHO-classificatie geclassificeerd.volgens.de.WHO Actuele.datum. Maand/dag,.uur/minuten en.tijd Hartslagherkenning.tijdens.de.
Seite 204 Voorbereiding voor de meten Stroomverzorging en opladen van de accu 1.. De. accu. van. de. Geratherm. active. control+. is. een. in- gebouwde.lithium-ion-accu.met.een.elektrische.lading. van.1000.mAh. 2.. Gebruik. een. voedingseenheid. met. USB-aansluiting. (niet. meegeleverd). of. een. andere. stroombron. met. USB-aansluiting. en. de. meegeleverde. USB-kabel. om.
Seite 205 Voorbereiding voor de meten Opmerkingen Wanneer. u. de. bloeddrukmeter. inschakelt,. knippert. het. Lcd-display.“. .“..Dit.betekent.dat.de.accu.zwak.is..Laad. de.accu.tijdig.bij. U.kunt.de.meting.toch.nog.uitvoeren. Indien. het. Lcd-display. “. . “. aangeeft,. dan. betekent. dit. dat. de. accu. te. zwak. is.. De. bloeddrukmeter. wordt. auto- matisch. uitgeschakeld. en. u. moet. de. accu. onmid-dellijk. bijladen.
Seite 206 Voorbereiding voor de meten Let op! .•. De. accu. van. de. Geratherm. active. control+. is. een. in- gebouwde. oplaadbare. lithium-ion-accu.. Probeer. de. bloeddrukmeter. niet. zelf. of. door. onbevoegd. onder- houdspersoneel.te.uit.elkaar.te.nemen.of.met.geweld. te.openen. .•. In.het.kader.van.het.normale.gebruik.kan.de.accu.on- geveer.300.keer.worden.bijgeladen..Als.de.batterij.niet. laadt.of.als.het.apparaat.niet.normaal.kan.worden.ge- bruikt,.neem.dan.contact.op.met.uw.verkoper..Als.u.uw. bloeddruk.3.keer.per.dag.meet,.dan.kan.het.apparaat. tot.25.dagen.worden.gebruikt.zonder.bijladen. .•. Gebruik. de. bloeddrukmeter. niet. tijdens. het. bijladen..
Seite 207: Zo.activeert.u.uw.bloeddrukmeter
Voorbereiding voor de meten Zo activeert u uw bloeddrukmeter Door.het.instellen.van.de.datum.en.de.tijd.wordt.uw.bloed- drukmeter.geactiveerd. Instellen van datum en tijd Het.is.belangrijk.dat.u.de.datum.en.de.tijd.van.de.bloed- drukmeter. instelt,. zodat. de. gemeten. waarden. kunnen. worden. voorzien. van. de. juiste. tijdstempel. en. in. het. ge- heugen.kunnen.worden.toegewezen..(Tijdformaat:.24.h) 1.. Wanneer. het. apparaat. uitgeschakeld. is,. houdt.
Seite 208 Voorbereiding voor de meten 5..Herhaal. de. stappen. 2. en. 3. om.het.[UUR].en.de.[MINU- TEN].in.te.stellen. 6..Nadat.u.de.[MINUTEN].heeft.ingesteld,.worden.op.het. display. alle. instellingen. weergegeven,. daarna. wordt. het.apparaat.uitgeschakeld. Selecteren van een gebruiker 1.. Wanneer. het. apparaat. uitgeschakeld. is,. houdt. u. de. “START“-toets. ingedrukt. om. de.modus.voor.de.gebruikersinstellingen. te.bereiken..De.gebruikers-ID.knippert.nu.. 2.. Druk.op.de.“MEM”-toets.om.te.kiezen.tus- sen.gebruiker.1.en.2...
Seite 209: Omleggen.van.de.manchet
Voorbereiding voor de meten Omleggen van de manchet 1.. Wikkel. de. manchet. rond. de. arm.. De. arm. moet. ontbloot. zijn. 2.. Bevestig. de. manchet.. Trek. de. manchet. niet. te. krachtig. aan. en. span. deze. niet. te. strak. om. de. arm.. . De.
Seite 210: Bloeddrukmeting
Functie Bloeddrukmeting 1.. Druk.op.de.“START”-toets.en.laat.deze.los.om.de.au- tomatische.meting.te.beginnen. Lcd-display 0-waarde.wordt weergegeven De.resultaten. worden.weerge- Het.oppompen. geven.en.opge- en.meten.begint slagen 2.. Zodra.de.meting.voltooid.is,.verschijnen.op.het.display. de. gemeten. waarden. voor. de. bloeddruk. en. de. pols- slag..Druk.op.de.“START”-toets.om.het.apparaat.uit.te. schakelen..Anders.wordt.het.apparaat.na.een.minuut. automatisch.uitgeschakeld. Zowel.gebruiker.1.als.gebruiker.2.hebben.60.geheugen- plaatsen.
Seite 211: Oproepen.van.opgeslagen.waarden
Functie Oproepen van opgeslagen waarden 1.. Om. de. laatste. opgeslagen. waar- den. op. te. roepen,. drukt. u. op. de. “MEM”-toets. en. laat. u. deze. los.. Op. het. display. verschijnt. de. ge- middelde. waarde. (AVG). van. de. laatste. 3. metingen.. (Opmerking:. Als.
Seite 212: Wissen.van.opgeslagen.waarden
Functie 4.. Druk.op.de.“START”-toets.om.het.apparaat.uit.te.scha- kelen,. anders. wordt. het. apparaat. automatisch. uitge- schakeld.na.een.minuut.. Wissen van opgeslagen waarden 1.. Druk. op. de. “MEM”-toets. en. houd. deze. ca.. 3. seconden. inge-drukt,. terwijl. het. apparaat. zich. reeds. in. de. modus. voor. de. opgeslagen. waarden.bevindt. . Op. het. display. wordt. “dEL. ALL”. (“alles.wissen”).weergegeven.
Seite 213: Service En Onderhoud
Service en onderhoud Het.product.niet.laten. vallen. Het.apparaat.of.de.man- chet.niet.veranderen.of.uit. elkaar.nemen. De.manchet.niet.dicht- snoeren. Voor.het.reinigen.van.de. behuizing.een.met.water. of.een.neutraal.reinigings- middel.bevochtigde.doek. gebruiken.en.vervolgens. droogwrijven.
Seite 214 Service en onderhoud Verdunningsmiddelen,. benzine.en.andere.agres- sieve.reinigingsmiddelen. vermijden. Het.apparaat.op.een. geschikte.plaats.bewa- ren..Hoge.temperaturen,. directe.bestraling.door.de. zon,.hoge.vochtigheid.en. stof.vermijden. De.“START”-.toets.niet. indrukken.als.de.manchet. niet.correct.om.de.arm.is. gelegd.
Seite 215: Foutmeldingen
Foutmeldingen Display- in- Probleem Oorzaak Oplossing dicatie Op.het.dis- Geen. play.wordt. Accucapaciteit.is. Accu.bijladen stroom niets.weer- te.laag gegeven Lage. De.accu-capaci- accucapa- Accu.bijladen Beeld- teit.is.laag citeit scherm. Geen. Druk.op.de.“MEM”- indicatie.bij. Geen. Het.apparaat.is. toets.en.houd.deze. het.indruk- display niet.geactiveerd. ingedrukt.om.het.ap- ken.van.de. paraat.te.activeren. knoppen De.manchet.is. Rust.een.ogenblik.uit,. niet.correct.be- bevestig.de.manchet.
Seite 216: Technische Gegevens
Technische gegevens Modelnummer: GT-1115 3,7.V.1000.mAH.ingebouwde,. Stroombron bijlaadbare.lithium-ion-accu Digitale.Lcd-display.V.A.. Beeldscherm 44.mm.x.64.mm Meetmethode Oscillometrische.methode Manchetdruk: 0.mmHg.~.300.mmHg (0.kPa.~.40.kPa) Meetdruk: Meetbereik SYS:.60.mmHg.~.230.mmHg (8,0.kPa.~.30,7.kPa) DIA:.40.mmHg.~.130.mmHg (5,3.kPa.~.17,3.kPa) Polsslag:.(40.-.199).polsslagen/min. Bloeddruk.+/-3.mmHg.(+/-0,4.kPa). Nauwkeurigheid Polsfrequentie.+/-.5.% +5.°C.tot.+40.°C Gebruiks-. Vochtigheidsgraad.≤85.%.RV. omstandigheden Luchtdruk.80.kPa.tot.106.kPa -20.°C.tot.+60.°C Bewaar- Vochtigheidsgraad.10%.relatieve.voch- omstandigheden tigheid.tot.93%.relatieve.vochtigheid Manchetgrootte 22.cm.~.42.cm Gewicht ca..550.g.zonder.manchet Afmetingen ca..131.mm.x.78.mm.x.42.mm USB-kabel,.gebruiksaanwijzing,.
Seite 217 Technische gegevens Beschermings- IP20 graad Apparaat- Accuvoeding: classificatie met.een.ingebouwde.lithium-ion-accu Wijzigingen.met.het.oog.op.de.productverbetering. zijn.voorbehouden.
Seite 218: Kwaliteitsgarantie
Kwaliteitsgarantie Geratherm .is.gecertificeerd.in.overeenkomst.met.richtlijn. ® 93/42/EEG.en.EN.ISO.13485.en.heeft.het.recht.om.het. label. .(aangemelde.instantie:.TÜV.Rheinland.LGA. Products.GmbH).op.haar.producten.aan.te.brengen. De. bloeddrukmeter. beantwoordt. aan. de. volgende. nor- men: ISO/EN.14971.Medische.hulpmid-delen.—. Risicomanagement Toepassing.van.het.risico-management.op. medische.hulpmiddelen EN.980.Grafische.symbolen.voor.gebruik. Identificatie bij.het.merken.van.medische.hulpmiddelen Gebruiks-. EN.1041.Informatie.die.door.de.fabrikant. aanwijzing bij.medische.hulpmiddelen.wordt.geleverd EN.60601-1.+A1.Medische.elektrische. toestellen.-.Deel.1:.Algemene.eisen.voor. basisveiligheid.en.essentiële.prestaties IEC/EN.60601-1-11.Medische.elektrische. Algemene. toestellen.-.Deel.1-11:.Algemene.eisen. veiligheidseisen voor.basisveiligheid.en.essentiële. prestaties.-.Secundaire.norm:.Eisen.voor. medische.elektrische.apparatuur.en. medische.elektrische.systemen.die.worden. gebruikt.voor.de.medische.verzorging.in. de.thuissituatie IEC/EN.60601-1-2:2007.Medische.elektri-...
Seite 219: Lijst Van Symbolen
Kwaliteitsgarantie IEC/EN.60601-1-6.Medische.elektrische. toestellen.-.Deel.1-6:.Algemene.eisen.voor. basisveiligheid.en.essentiële.prestatie.-. Secundaire.norm.Bruikbaarheid Bruikbaarheid IEC/EN.62366.Medische.apparatuur.-.Aan- brengen.van.bruikbaarheid-engineering. aan.medische.apparatuur Software- IEC/EN.62304.+AC.Software.voor. levenscyclus- medische.hulpmiddelen.–.Processen.in. processen levenscyclus.van.programmatuur Lijst van symbolen De.gebruiksaanwij- Apparaat.classificatie. zing.opvolgen. type.BF Lotaanduiding. Beschermen.tegen. (YYMMXXX,.maand/ vocht jaar/identificatienum- mer). Bewaren.bij.een. 93 % relatieve.lucht- vochtigheid.tussen Fabrikant 10%.en.93%.rela- 10 % tieve.vochtigheid Let.op,.de.veiligheids- +60 °C Bewaring.tussen voorschriften.in.de.
Seite 220: Bijlage
De.norm.EN.60601-1-2.regelt.de.eisen.voor.EMC.(elek- tromagnetische.compatibiliteit).en.definieert.de.mate.van. immuniteit. voor. elektromagnetische. interferentie. en. de. maximale.elektromagnetische.emissiewaarden.voor.me- dische.apparatuur. Deze. bloeddrukmeter. die. werd. geproduceerd. door. de. firma. Geratherm. Medical. AG. voldoet. aan. de. norm. EN. 60601-1-2,.zowel.met.betrekking.tot.de.immuniteit.als.met. betrekking.tot.emissies..Toch.moeten.er.bijzondere.voor- zorgsmaatregelen.in.acht.worden.genomen: . Gebruik.de.bloeddrukmeter.alleen.binnen.en.niet.in.de. omgeving. van. mobiele. telefoons. of. magnetronovens.. Bij.apparatuur.waarvan.het.vermogen.meer.dan.2.W. bedraagt,.moet.een.afstand.van.minstens.3,3.m.tot.uw.
Seite 221 Bijlage Leidraad.en.verklaring.van.de.fabrikant.inzake.elektromagnetische.straling Het.apparaat.of.systeem.is.geschikt.voor.gebruik.in.de.aangeduide.elektromagnetische.omge- ving..De.klant.en/of.gebruiker.van.het.apparaat.of.systeem.moet.ervoor.zorgen.dat.het.wordt. gebruikt.in.een.elektromagnetische.omgeving.zoals.hieronder.beschreven. Emissietest Conformiteit Aantekeningen.inzake.de.elektromagnetische.omgeving Het.apparaat.of.systeem.gebruikt.alleen.RF-energie. voor.interne.functies..De.RF-emissies.zijn.daarom.erg. RF-emissies.CISPR.11. Groep.1. laag.en.interferentie.met.elektronische.apparatuur.in.de. omgeving.is.onwaarschijnlijk.. RF-emissies.CISPR.11. Klasse.B. Het.apparaat.of.systeem.is.geschikt.voor.gebruik.binnen. Harmonische.emissies. Klasse.A. alle.instellingen,.met.inbegrip.van.huishoudens.en. IEC.61000-3-2. instellingen.die.rechtstreeks.zijn.aangesloten.op.het. openbare.laagspanningsnetwerk.dat.woongebouwen. Spanningsschommelin- van.stroom.voorziet.. gen./.Flikkeremissies. Conform. IEC.61000-3-3. Leidraad.en.verklaring.van.de.fabrikant.inzake.elektromagnetische.immuniteit Het.apparaat.of.systeem.is.geschikt.voor.gebruik.in.de.aangeduide.elektromagnetische.omge- ving..De.klant.en/of.gebruiker.van.het.apparaat.of.systeem.moet.ervoor.zorgen.dat.het.wordt. gebruikt.in.een.elektromagnetische.omgeving.zoals.hieronder.beschreven.. IEC.60601.– Conformiteits- Aantekeningen.inzake.de.elektromag- Immuniteitstest Testniveau niveau netische.omgeving De.vloeren.moeten.van.hout,.beton.of. Elektrostatische.
Seite 222 Bijlage Leidraad.en.verklaring.van.de.fabrikant.inzake.elektromagnetische.immuniteit Het.apparaat.of.systeem.is.geschikt.voor.gebruik.in.de.aangeduide.elektromagnetische.omge- ving..De.klant.en/of.gebruiker.van.het.apparaat.of.systeem.moet.ervoor.zorgen.dat.het.wordt. gebruikt.in.een.elektromagnetische.omgeving.zoals.hieronder.beschreven.. Immuniteitstest IEC.60601.–. Conformiteits- Aantekeningen.inzake.de.elektromagnetische. Testniveau niveau omgeving. Draagbare.en.mobiele.RF-communicatieap- paratuur.mag.niet.dichter.bij.enig.onderdeel. van.het.apparaat.of.systeem,.inclusief.kabels,. worden.gebruikt.dan.de.aanbevolen.afstand. die.wordt.berekend.met.behulp.van.de.verge- lijking.die.van.toepassing.is.op.de.frequentie. van.de.zender. Aanbevolen.afstand:. 3.Vrms Geleide.RF 150.kHz.tot. 3.Vrms d=.1,2.√P. IEC.61000-4-6 80.MHz Uitgestraalde. 3V/m. d.=.1,2.√P. 80.MHz.tot. 3.V/m 80.MHz.tot.800.MHz. IEC.61000-4-3 2,5.GHz d.=.2,3.√P. 800.MHz.tot.2,5.GHz. waarbij.P.staat.voor.het.maximale.nominale. uitgangsvermogen.van.de.zender.in.Watt.(W). volgens.de.fabrikant.van.de.zender,.en.d.voor. de.aanbevolen.afstand.in.meters.(m) De.veldsterktes.van.stationaire.RF-zenders.
Seite 223 Bijlage Dit.apparaat.moet.met.inachtneming.van.de.informatie.in.de.bedieningshandleiding.wor- den.geïnstalleerd.en.in.gebruik.worden.genomen. Draadloze.communicatietoestellen.zoals.draadloze.thuisnetwerkapparatuur,.mobiele.tele- foons,.draadloze.telefoons.en.hun.basisstations.en.radiotelefonieapparatuur.kunnen.een. negatieve.invloed.hebben.op.dit.apparaat.en.moeten.zich.op.een.afstand.van.minstens.d. =.3,3.m.van.het.apparaat.bevinden.. (Opmerking:.Zoals.aangegeven.in.tabel.6.van.IEC.60601-1-2.voor.MOBIELE.APPARA- TEN,.een.typische.mobiele.telefoon.met.een.maximaal.uitgangsvermogen.van.2.W.geeft. d.=.3,3.bij.een.IMMUNITEITSGRAAD.van.3.V/m).. De.actuele.versie.van.de.normen.is.respectievelijk.geldig. Geratherm.Medical.AG Fahrenheitstraße.1 98716.Geschwenda Duitsland. www.geratherm.com...
Seite 225 ‫جهاز قياس ضغط الدم الرقمي‬ ‫للعضد‬ ‫إرشادات االستعمال‬ GT-1115...
Seite 226 ‫احملتوى‬ 227 ................‫غرض اإلستخدام‬ 227 ..................‫مبدأ القياس‬ 228 ................‫إجراءات إحتياطية‬ 230 ..................... ‫الضمان‬ 231 .......... ‫إرشادات هامة قبل إستخدام املنتج‬ 233 ............‫كاشف إضطراب دقات القلب‬ ‫وصف املنتج‬ 234 ..............‫معلومات عن اجلهاز‬ 235 ............... ‫توضيح رموز الشاشة‬ ‫إعداد...
Seite 227 ‫غرض اإلستخدام‬ ‫يستخدم جهاز قياس ضغط الدم هذا طريقة قياس‬ ‫الذبذبات للقياس االنقباضي واالنبساطي لضغط الدم‬ .‫ومعدل ضربات القلب‬ .‫يتم تنفيذ القياس من على العضد‬ ‫ميكن قراءة كل القيم على شاشة ال سي دي من‬ .‫الكريستال السائل‬ ‫يلبي جهاز قياس ضغط الدم هذا املعايير اخلاصة‬ ‫باملنتجات...
Seite 228 ‫التدابير الوقائية‬ ‫• ال يعتبر هذا الدليل واجلهاز بديال عن زيارة الطبيب. ال‬ ‫يجوز االعتماد على املعلومات الواردة في هذا الدليل‬ ‫أو هذا اجلهاز ألغراض التشخيص أو عالج املشكالت‬ ‫الصحية أو وصف األدوية والعقاقير الطبية. إذا‬ ،‫كنت تعاني من مشكلة طبية أو تشك في وجودها‬ .‫فاحرص...
Seite 229 ‫التدابير الوقائية‬ ‫• ال تقم بلف الطوق حول الذراع نفسه الذي تتصل به‬ ‫في الوقت ذاته أجهز ة ٌ طبية أخرى، ألن ذلك من شأنه‬ ‫أن يؤ د ِّ ي إلى فقدان مؤقت لوظيفة هذه األجهزة‬ .‫الطبية التي يجري استخدامها بشكل متزامن‬ ‫•...
Seite 230 ‫التدابير الوقائية‬ ‫• ي ُ رجى االقتصار على استخدام امللحقات املسموح‬ ‫بها من جانب الشركة املنتجة فقط، وإال فإن ذلك‬ .‫يلحق أضرار ً ا باجلهاز أو إصابات للمريض‬ ‫• تخ ل َّص من اجلهاز وملحقاته وعناصر اإلطالة‬ .‫والتمديد وفق اللوائح املعمول بها محليا‬ ‫•...
Seite 231 ‫إرشادات هامة قبل إستخدام املنتج‬ ‫ما هو ضغط الدم؟‬ ‫يو ل ّد القلب قوة، وذلك عندما يدفع البطني الدم إلى‬ ‫داخل األوعية الدموية ومن خالل منظومة األوعية‬ ‫الدموية. كما تتولد قوة أخرى من خالل الشرايني عن‬ ‫طريق اعتراض املقاومة جملرى الدم. أي أن ضغط الدم هو‬ .‫نتيجة...
Seite 232 ‫إرشادات هامة قبل إستخدام املنتج‬ ‫ماذا يعني ضغط الدم االنبساطي واالنقباضي؟‬ ‫ضغط الدم االنقباضي هو القيمة العليا التي يتم‬ .‫قياسها عند درجة االنقباض القصوى لعضلة القلب‬ ‫أما ضغط الدم االنبساطي فهو عبارة عن أدنى قيمة‬ .‫يتم قياسها وقت استرخاء القلب‬ ‫ما...
Seite 233 ‫كاشف اضطراب دقات القلب‬ ‫تتم معرفة اضطرابات دقات القلب عندما يتأرجح‬ ‫إيقاع ضربات القلب أثناء قيام اجلهاز بقياس ضغط‬ ‫الدم االنقباضي واالنبساطي. أثناء كل عملية قياس‬ ‫يرسم هذا اجلهاز مجاالت ضربات القلب. في حال‬ ‫التجاوزات الكبيرة يظهر أثناء عرض نتائج القياس رمز‬ .‫يشير...
Seite 234 ‫وصف املنتج‬ ‫معلومات عن اجلهاز‬ ‫الطوق‬ ‫خرطوم الهواء‬ ‫منفذ خرطوم‬ ‫الهواء‬ LCD ‫شاشة‬ USB - ‫منفذ‬ START - ‫زر البدء‬ MEM - ‫زر الذاكرة‬ ‫منفذ خرطوم الهواء‬ :‫احملتوى‬ )GT�1115( ‫1. شاشة ضغط الدم‬ ‫2. وسادة قياس ضغط هوائية (قطعة‬ .‫22 سم - 24 سم‬ )BF ‫االستخدام...
Seite 235 ‫وصف املنتج‬ ‫توضيح رموز الشاشة‬ ‫الشرح‬ ‫الوصف‬ ‫الرمز‬ ‫ضغط الدم‬ ‫نتيجة ضغط دم مرتفع‬ ‫االنقباضي‬ ‫ضغط الدم‬ ‫نتيجة ضغط دم منخفض‬ ‫االنبساطي‬ :‫النبض/دقيقة‬ ‫النبض‬ ‫دقات القلب/دقيقة‬ ‫مستشعر‬ ‫تؤ د ِّ ي احلركة إلى نتائج غير دقيقة‬ ‫احلركة‬ ‫عرض القيم اخملزنة‬ ‫الذاكرة‬...
Seite 236 ‫إعداد اجلهاز للقياس‬ ‫التزويد بالتيار الكهربائي وشحن البطارية‬ ‫1. حتتوي حزمة البطارية املدمجة جلهاز جيراثيرم‬ ‫اكتيف كونترول على بطارية ليثيوم - أيون مع‬ ‫شحنة كهربائية بقيمة 0001 مللي أمبير في‬ ‫الساعة‬ USB ‫2. الرجاء استخدام شاحن البطارية مع منفذ‬ ‫(غير موجود في الشنطة) أو أي محول كهربائي آخر‬ ‫...
Seite 237 ‫إعداد اجلهاز للقياس‬ :‫مالحظات‬ ‫، بعد تشغيلك‬LCD ‫شاشة‬ ‫إذا أومض الرمز على‬ ‫جهاز قياس ضغط الدم مباشرة، فأعلم أن البطارية‬ ‫ضعيفة. الرجاء إعادة شحن البطارية في أقرب وقت‬ .‫ممكن، مع أن بإمكانك إجراء عملية القياس‬ ‫، فإن ذلك يعني‬ ‫ الرمز‬LCD ‫إذا ظهر على شاشة‬ ‫بأن...
Seite 238 ‫إعداد اجلهاز للقياس‬ ‫إنتبه‬ ‫• حتتوي حزمة البطارية املدمجة جلهاز جيراثيرم‬ ‫اكتيف كونترول على بطارية ليثيوم - أيون والقابلة‬ ‫إلعادة الشحن. الرجاء ال حتاول تفكيك جهاز قياس‬ ‫ضغط الدم من خالل طاقم صيانة غير مخو َّ ل وال‬ .ً ‫حتاول فتح اجلهاز عنو ة‬ ‫•...
Seite 239 ‫إعداد اجلهاز للقياس‬ ‫هكذا ميكنك تشغيل جهاز قياس ضغط الدم‬ .‫يتم تشغيل اجلهاز من خالل ضبط التاريخ والساعة‬ ‫ضبط الساعة والتاريخ‬ ‫إن من املهم أن تقوم بضبط ساعة جهاز قياس ضغط‬ ‫الدم، حتى متهر القيم املقاسة باخلامت الزمني الصحيح‬ :‫و ت ُ درج في الذاكرة في موضعها املناسب (صيغة الزمن‬ )‫42 ساعة‬...
Seite 240 ‫إعداد اجلهاز للقياس‬ ،3 ‫5. كر ّ ر اخلطوتني 2 و‬ ]‫لكي تضبط [الساعة‬ .]‫و[الدقيقة‬ ‫6. بعد االنتهاء من ضبط [الدقيقة] سيتم عرض‬ ،‫جميع اإلعدادات تباعا على الشاشة. بعد ذلك‬ . ً ‫ينطفىء اجلهاز تلقائي ا‬ ‫اختيار مستخدم‬ ‫1. عندما يكون اجلها ز ُ مطفئ أ ً ، احتفظ بزر‬ ‫...
Seite 241 ‫إعداد اجلهاز للقياس‬ ‫ربط طوق الضغط‬ ‫1. قم بلف الطوق حول الذراع‬ ‫األيسر. ينبغي أن يكون‬ .‫الذراع عاري ً ا‬ ‫2. قم بتثبيت الطوق وال تقم بربط السوار الضاغط‬ ‫بقوة بشكل خانق، وال تربطه بشدة كبيرة. ينبغي‬ ‫أن تبعد حافة السوار حوالي5.2 سم عن كوع الذراع‬ ‫3.
Seite 242 ‫األداء‬ ‫قياس ضغط الدم‬ ‫” وأطلقه، لكي يبدأ القياس‬START“ - ‫1. اضغط زر البدء‬ .‫اآللي‬ 0 ‫تعرض القيمة‬ LCD ‫شاشة‬ ‫تظهر النتائج‬ ‫يبدأ الضخ‬ ‫ويتم تخزينه‬ ‫والقياس‬ ‫2. ما إن تنتهي عملية القياس حتى تظهر على شاشة‬ ‫البيان القيم املقاسة لضغط الدم والنبض. اضغط‬ ‫“،...
Seite 243 ‫األداء‬ ‫إسترجاع القيم اخملزنة‬ ‫1. من أجل استدعاء القيم‬ ‫اخملزنة األخيرة اضغط على‬ .‫وأطلقه‬ "MEM"‫زر الذاكرة‬ ‫ستظهر على الشاشة القيم‬ ‫املتوسطة للقياسات الثالث‬ . )AVG( ‫األخيرة‬ ‫(مالحظة: إذا لم تكن هناك‬ ‫قيم مخز ن َّ ة، ف ت ُ عرض القيمة‬ .)‫املقاسة...
Seite 244 ‫األداء‬ ‫ كي تطفئ اجلهاز، وإال‬START ‫4. اضغط على زر البدء‬ .‫فأن اجلهاز ينطفئ تلقائيا بعد دقيقة واحدة‬ ‫حذف القيم اخملزنة‬ MEM ‫1. اضغط على زر الذاكرة‬ ‫وأبقه مضغوطا ملدة 3 ثوان‬ ‫تقريبا، إذا كان اجلهاز في مجال‬ .‫تخزين القيم بالفعل‬ ‫وسيظهر...
Seite 245 ‫العناية والصيانة‬ ‫ال تدع جهاز قياس ضغط‬ ‫الدم يسقط على األرض‬ ‫تقم بإدخال أية تعديالت‬ ‫على اجلهاز أو طوق‬ ‫العضد وال تخلع أحدهما‬ .‫من اآلخر‬ ‫احرص على عدم ثني‬ .‫الطوق الضاغط‬ ‫لتنظيف اإلطار استخدم‬ ‫قطعة قماش مبللة‬ ‫باملاء أو مبنظف متعادل‬ .‫ثم...
Seite 246 ‫العناية والصيانة‬ ،‫جتنب منظف الفرشاة‬ ‫والبنزين وغيره من مواد‬ .‫التنظيف الضارة‬ ‫احتفظ بجهاز قياس‬ ‫ضغط الدم في املكان‬ ‫املالئم. جتنب درجات‬ ‫احلرارة العالية وأشعة‬ ‫الشمس املباشرة‬ .‫والرطوبة العالية والغبار‬ ‫ال تضغط زر البدء‬ ‫ إذا لم يكن طوق‬START ‫العضد مثبت بشكل‬ .‫صحيح...
Seite 247 ‫رسائل اخلطأ‬ ‫احلل‬ ‫األسباب‬ ‫املشكلة العر َ ض‬ ‫شحن‬ ‫ال ي ُ عرض أي‬ ‫ليس‬ ‫ليس هناك تيار‬ ‫البطارية‬ ‫شيء على‬ ‫هناك تيار‬ ‫كهربائي‬ ‫منخفض‬ ‫الشاشة‬ ‫كهربائي‬ ‫للغاية‬ ‫شحن‬ ‫جهد‬ ‫اشحن البطارية‬ ‫البطارية‬ ‫ضئيل‬ ‫ظهور رمز منخفض‬ ‫للبطارية‬ ‫إاضغط على زر‬ ‫ال...
Seite 248 ‫بيانات تقنية‬ 1115 - ‫جي تي‬ ‫رقم املوديل‬ 1000 ‫حزمة بطارية ليثيوم - أيون 7.3 فولت و‬ ‫مصدر التشغيل‬ ‫مللي أمبير مدمجة وقابلة إلعادة الشحن‬ ‫شاشة إل سي دي رقمية ذات محاذاة رأسية‬ ‫شاشة البيان‬ ‫44 مم * 46 مم‬ ‫طريقة...
Seite 249 ‫بيانات تقنية‬ ‫تشغيل ببطارية : حزمة بطارية ليثيوم - أيون‬ ‫تصنيف اجلهاز‬ ‫مدمجة‬ ‫التغييرات في البيانات الفنية محفوظة من أجل‬ .‫حتسني املنتج‬...
Seite 250 ‫ضمان اجلودة‬ EN ISO‫ و‬EWG / 93/42 ‫طبقا للتوجيه‬ ‫يتم اعتماد جياتيرم‬ ® :‫( الشركة املذكورة‬ ‫58431 ويحق له وضع العالمة‬ .) LGAProducts GmbH ‫ راينالند‬TÜV :‫يتوافق جهاز قياس ضغط الدم مع‬ ‫ أجهزة طبية – تطبيق إدارة‬ISO/EN 14971 ‫إدارة اخملاطر‬ ‫اخملاطر...
Seite 251 ‫ضمان اجلودة‬ ‫ أجهزة قياس ضغط الدم‬EN ISO 81060�1 ‫خارجي ا ً بدون اختراق اجلسم – اجلزء 1: شروط‬ ISO( ( .‫وعمليات األجهزة غير آلية الصنع‬ 81060�1 ‫متطلبات أداء‬ ً ‫ قياس ضغط الدم خارجي ا‬EN 1060�3 +A2 ‫الوظيفة‬ ‫بدون اختراق اجلسم – اجلزء 3: متطلبات‬ ‫تكميلية...
Seite 252 ‫فهرس الرموز‬ ‫تصنيف اجلهاز نوع بى إف‬ ‫اتبع إرشادات االستعمال‬ ‫رمز الدفعة‬ mm/yyyy; Monat/Jahr( ‫يبعد عن الرطوبة‬ )‫رقم/ التعريف‬ % 93 ‫يخزن في درجة رطوبة‬ ‫الشركة املصنعة‬ ٪ 93 ‫نسبية بني 01 ٪ و‬ % 10 ‫حتذير، إتبع تعليمات‬ C° 60 + ‫يخزن...
Seite 253 ‫ملحق‬ )EMV( ‫معلومات حول التوافق الكهرومغناطيسي‬ ‫األجهزة اإللكترونية مثل أجهزة الكمبيوتر الشخصية‬ ‫ميكن أن تؤدي إلى تداخالت‬ ‫والهواتف اجلوالة‬ ‫كهرومغناطيسية مع األجهزة األخرى. وقد يؤدي ذلك إلى‬ ‫خلل وظيفي باجلهاز الطبي ويتسبب في مواقف قد تكون‬ ‫غير آمنة. كما ال يجوز أن تتسبب األجهزة الطبية في‬ .‫التشويش...
Seite 254 ‫ملحق‬ ‫رشادات وإقرار الشركة املصنعة - االنبعاثات الكهرومغناطيسية‬ .‫يصلح اجلهاز أو النظام لالستخدام في النطاق الكهرومغناطيسي املذكور‬ ‫يجب على العميل و/أو مستخدم اجلهاز أو النظام مراعاة استخدامه في نطاق‬ .‫كهرومغناطيسي كما هو موصوف فيما يلي‬ ‫إرشادات بخصوص النطاق‬ ‫التوافق‬ ‫اختبار االنبعاثات‬ ‫الكهرومغناطيسي‬...
Seite 255 ‫ملحق‬ ‫املسافات الفاصلة املوصى بها بني أجهزة االتصال ذات التردد العالي احملمولة‬ ‫واجلوالة وبني اجلهاز أو النظام‬ .‫يصلح اجلهاز أو النظام لالستخدام في النطاق الكهرومغناطيسي املذكور‬ ‫يستطيع العميل و/أو مستخدم اجلهاز أو النظام جتنب االضطرابات‬ ‫الكهرومغناطيسي إذا التزم باملسافة الدنيا بني أجهزة االتصال ذات التردد العالي‬ :‫احملمولة...
Seite 256 ‫ملحق‬ ‫إرشادات وإقرار الشركة املصنعة - عدم احلساسية الكهرومغناطيسية‬ .‫يصلح اجلهاز أو النظام لالستخدام في النطاق الكهرومغناطيسي املذكور‬ ‫يجب على العميل و/أو مستخدم اجلهاز أو النظام مراعاة استخدامه في نطاق‬ .‫كهرومغناطيسي كما هو موصوف فيما يلي‬ ‫اختبار عدم‬ – IEC 60601 ‫مستوى‬...
Seite 257 ‫(مالحظة: كما هو مذكور في اجلدول رقم 6 حول شروط النورم‬ ‫ فيما يتعلق باألجهزة املنقولة، فإن تلفون املوبايل العادي‬IEC 60601�1�2 3,3 ‫يعمل باستطاعة ارسال قصوى قدرها 2 واط وهي تعادل مسافة‬ . )‫مقارنة بدرجة حصانة مقدارها 3 فولت/متر‬ Geratherm Medical AG Fahrenheitstr. 1 Geschwenda 98716 Deutschland...
Seite 260 Geratherm Medical AG Fahrenheitstraße 1 D-98716 Geschwenda Germany Phone: ++49 36205 980 Fax: ++49 36205 98 116 www.geratherm.com P/N 8266210110 PUBDAP0003V04 2019 - 07...

Diese Anleitung auch für:

Gt-1115

GERATHERM Active Control+ Gebrauchsanweisung

Deutsch

English

Français

Sommaire

Fr

Italiano

Contenuto

It

Español

Português

Dutch

Verfügbare Sprachen

Quicklinks

Kapitel

Verwandte Anleitungen für GERATHERM Active Control+

Inhaltszusammenfassung für GERATHERM Active Control+
