Wartung

▶ Empfehlung für den Kunden: Wartungs- und Ins-
pektionsvertrag mit einem zugelassenen Fachbe-
trieb abschließen. Den Speicher-Wassererwärmer
jährlich inspizieren und bei Bedarf warten.
▶ Nur Originalersatzteile verwenden!
2

Angaben zum Produkt

2.1

Richtlinien und Anforderungen

Dieses Produkt entspricht in Konstruktion und Betriebsverhalten den
europäischen Richtlinien sowie den ergänzenden nationalen Anforde-
rungen.
2.2

Verwendung

Die Speicher-Wassererwärmer WST 135-1 HRC, WST 160-1 HRC,
WST 200-1 HRC, WST 300-1 HRC sind für die Erwärmung und Speiche-
rung von Trinkwasser bestimmt. Es gelten die lokalen Bestimmungen für
Trinkwasser.
2.3 Bestimmungsgemäßer Gebrauch
Die Speicher-Wassererwärmer dürfen nur mit Heizwasser beheizt und
nur in geschlossenen Heizungsanlagen betrieben werden.
Eine andere Verwendung ist nicht bestimmungsgemäß. Daraus resultie-
rende Schäden sind von der Haftung ausgeschlossen.
2.4

Produktbeschreibung und Lieferumfang

Speicher-Wassererwärmer
• Speicherbehälter mit Korrosionsschutz
– Der kathodische Korrosionsschutz besteht aus der hygienischen
Thermoglasur DUOCLEAN plus und einer Magnesium-Anode.
• Wärmedämmung [3] aus FCKW-freier PU-Hartschaum-Isolierung di-
rekt auf den Speicherbehälter aufgeschäumt.
• Wärmeschutzelemente [6] aus Schaumstoff minimieren Wärmever-
luste über Inspektionsöffnung und Magnesium-Anode.
2.5 Bau- und Anschlussmaße
Bild 2 Bau- und Anschlussmaße
[AW] Austritt Warmwasser
[EZ] Eintritt Zirkulation
[VS] Vorlauf Speicher
[RS] Rücklauf Speicher
[M] Messstelle für Warmwasser-Temperaturfühler
[EK] Eintritt Kaltwasser
[EL] Entleerung Kaltwasser
WST 135-1 HRC | WST 160-1 HRC | WST 200-1 HRC | WST 300-1 HRC – 6 720 801 003 (2017/07)
• Anlegetemperaturfühler [4]
– Über den Anlegetemperaturfühler (an der Inspektionsöffnung
montiert) erfasst die Regelung der Heizungsanlage die aktuelle
Warmwassertemperatur und regelt die gewünschte Temperatur.
• Inspektionsöffnung [2] für Wartungs-und Reinigungsarbeiten
• Magnesium-Anode [5]
• Vorderwand [1]
• Glattrohr-Wärmetauscher
– Der Glattrohr-Wärmetauscher überträgt die Energie aus dem Hei-
zungswasser an das Trinkwasser im Speicherbehälter. Der Spei-
cherinhalt wird gleichmäßig temperiert.
1
6

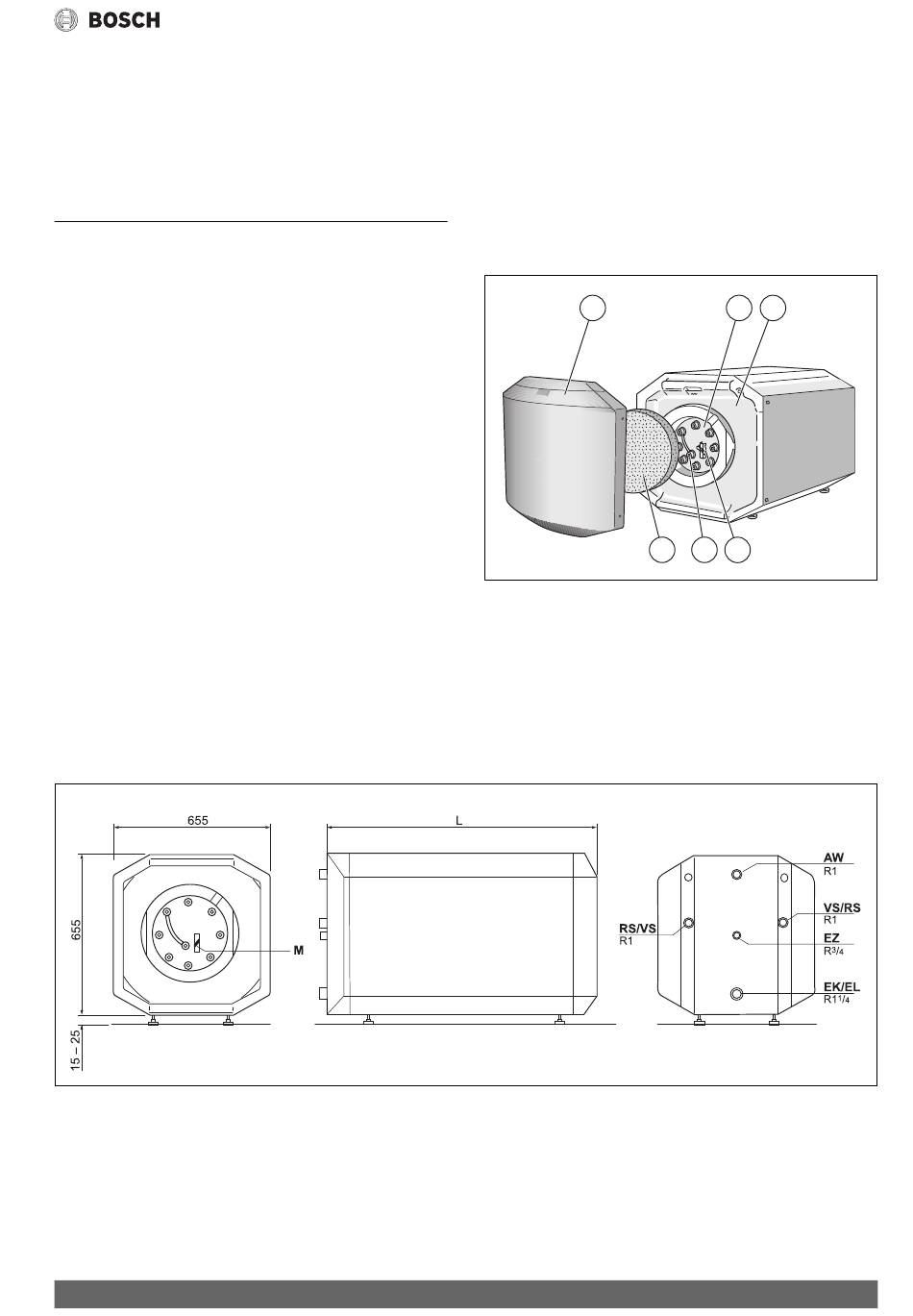

Bild 1 Produktübersicht
[1] Vorderwand
[2] Inspektionsöffnung
[3] Wärmedämmung
[5] Magnesium-Anode
[4] Anlegetemperaturfühler
[6] Wärmeschutzelement/Inspektionsöffnung
Angaben zum Produkt
2 3
5 4
6 720 801 008-01.1ITL
6 720 801 008-02.1ITL
3
