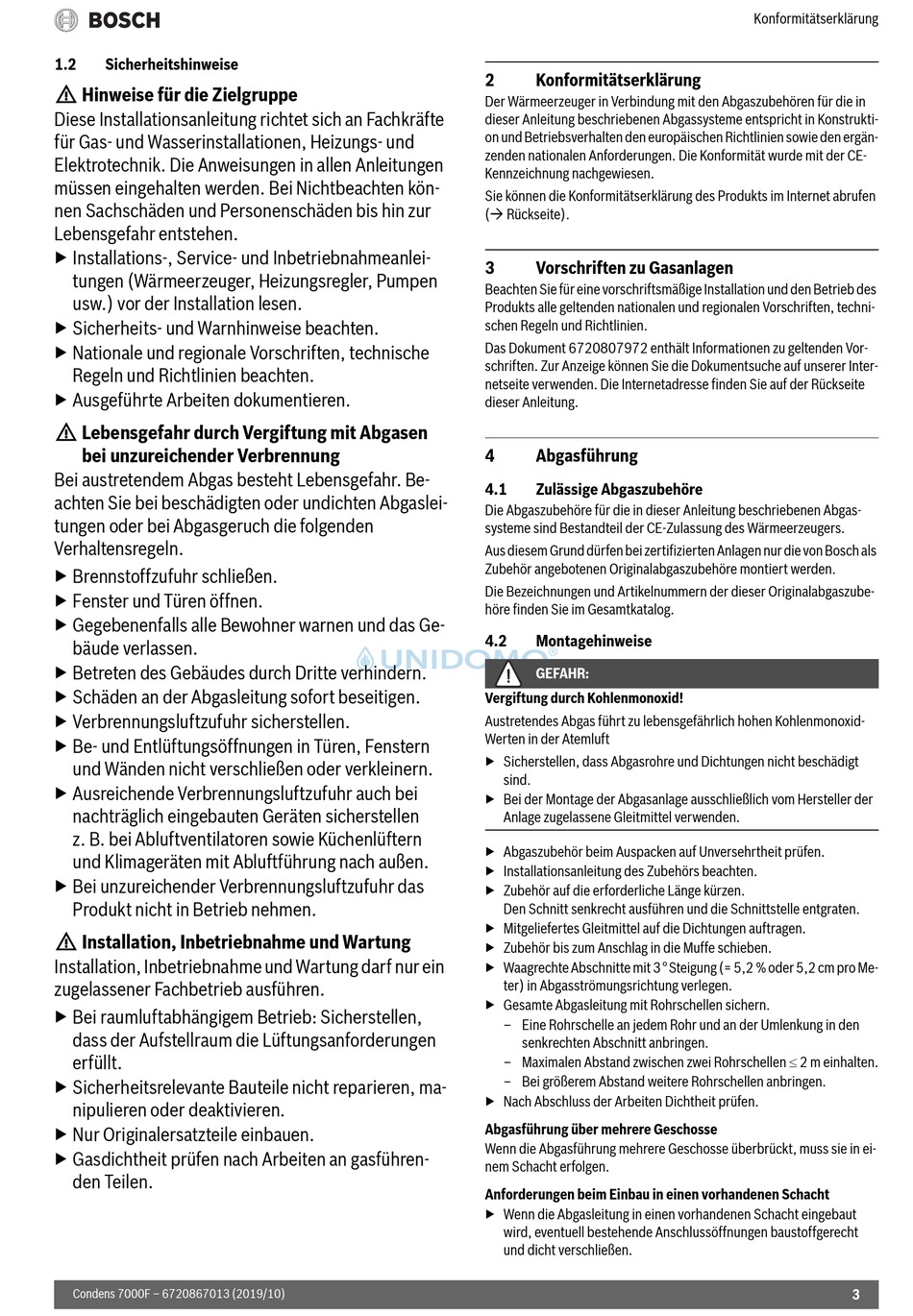

1.2
Sicherheitshinweise
H Hinweise für die Zielgruppe
Diese Installationsanleitung richtet sich an Fachkräfte
für Gas- und Wasserinstallationen, Heizungs- und
Elektrotechnik. Die Anweisungen in allen Anleitungen
müssen eingehalten werden. Bei Nichtbeachten kön-
nen Sachschäden und Personenschäden bis hin zur
Lebensgefahr entstehen.
▶ Installations-, Service- und Inbetriebnahmeanlei-
tungen (Wärmeerzeuger, Heizungsregler, Pumpen
usw.) vor der Installation lesen.
▶ Sicherheits- und Warnhinweise beachten.
▶ Nationale und regionale Vorschriften, technische
Regeln und Richtlinien beachten.
▶ Ausgeführte Arbeiten dokumentieren.
H Lebensgefahr durch Vergiftung mit Abgasen
bei unzureichender Verbrennung
Bei austretendem Abgas besteht Lebensgefahr. Be-
achten Sie bei beschädigten oder undichten Abgaslei-
tungen oder bei Abgasgeruch die folgenden
Verhaltensregeln.
▶ Brennstoffzufuhr schließen.
▶ Fenster und Türen öffnen.
▶ Gegebenenfalls alle Bewohner warnen und das Ge-
bäude verlassen.
▶ Betreten des Gebäudes durch Dritte verhindern.
▶ Schäden an der Abgasleitung sofort beseitigen.
▶ Verbrennungsluftzufuhr sicherstellen.
▶ Be- und Entlüftungsöffnungen in Türen, Fenstern
und Wänden nicht verschließen oder verkleinern.
▶ Ausreichende Verbrennungsluftzufuhr auch bei
nachträglich eingebauten Geräten sicherstellen
z. B. bei Abluftventilatoren sowie Küchenlüftern
und Klimageräten mit Abluftführung nach außen.
▶ Bei unzureichender Verbrennungsluftzufuhr das
Produkt nicht in Betrieb nehmen.
H Installation, Inbetriebnahme und Wartung
Installation, Inbetriebnahme und Wartung darf nur ein
zugelassener Fachbetrieb ausführen.
▶ Bei raumluftabhängigem Betrieb: Sicherstellen,
dass der Aufstellraum die Lüftungsanforderungen
erfüllt.
▶ Sicherheitsrelevante Bauteile nicht reparieren, ma-
nipulieren oder deaktivieren.
▶ Nur Originalersatzteile einbauen.
▶ Gasdichtheit prüfen nach Arbeiten an gasführen-
den Teilen.
Condens 7000F – 6720867013 (2019/10)
2
Konformitätserklärung
Der Wärmeerzeuger in Verbindung mit den Abgaszubehören für die in
dieser Anleitung beschriebenen Abgassysteme entspricht in Konstrukti-
on und Betriebsverhalten den europäischen Richtlinien sowie den ergän-
zenden nationalen Anforderungen. Die Konformität wurde mit der CE-
Kennzeichnung nachgewiesen.
Sie können die Konformitätserklärung des Produkts im Internet abrufen
( Rückseite).
3
Vorschriften zu Gasanlagen
Beachten Sie für eine vorschriftsmäßige Installation und den Betrieb des
Produkts alle geltenden nationalen und regionalen Vorschriften, techni-
schen Regeln und Richtlinien.
Das Dokument 6720807972 enthält Informationen zu geltenden Vor-
schriften. Zur Anzeige können Sie die Dokumentsuche auf unserer Inter-
netseite verwenden. Die Internetadresse finden Sie auf der Rückseite
dieser Anleitung.
4
Abgasführung
4.1
Zulässige Abgaszubehöre
Die Abgaszubehöre für die in dieser Anleitung beschriebenen Abgas-
systeme sind Bestandteil der CE-Zulassung des Wärmeerzeugers.
Aus diesem Grund dürfen bei zertifizierten Anlagen nur die von Bosch als
Zubehör angebotenen Originalabgaszubehöre montiert werden.
Die Bezeichnungen und Artikelnummern der dieser Originalabgaszube-
höre finden Sie im Gesamtkatalog.
4.2
Montagehinweise
GEFAHR:
Vergiftung durch Kohlenmonoxid!
Austretendes Abgas führt zu lebensgefährlich hohen Kohlenmonoxid-
Werten in der Atemluft
▶ Sicherstellen, dass Abgasrohre und Dichtungen nicht beschädigt
sind.
▶ Bei der Montage der Abgasanlage ausschließlich vom Hersteller der
Anlage zugelassene Gleitmittel verwenden.
▶ Abgaszubehör beim Auspacken auf Unversehrtheit prüfen.
▶ Installationsanleitung des Zubehörs beachten.
▶ Zubehör auf die erforderliche Länge kürzen.
Den Schnitt senkrecht ausführen und die Schnittstelle entgraten.
▶ Mitgeliefertes Gleitmittel auf die Dichtungen auftragen.
▶ Zubehör bis zum Anschlag in die Muffe schieben.
▶ Waagrechte Abschnitte mit 3 ° Steigung (= 5,2 % oder 5,2 cm pro Me-
ter) in Abgasströmungsrichtung verlegen.
▶ Gesamte Abgasleitung mit Rohrschellen sichern.
– Eine Rohrschelle an jedem Rohr und an der Umlenkung in den
senkrechten Abschnitt anbringen.
– Maximalen Abstand zwischen zwei Rohrschellen 2 m einhalten.
– Bei größerem Abstand weitere Rohrschellen anbringen.
▶ Nach Abschluss der Arbeiten Dichtheit prüfen.
Abgasführung über mehrere Geschosse
Wenn die Abgasführung mehrere Geschosse überbrückt, muss sie in ei-
nem Schacht erfolgen.
Anforderungen beim Einbau in einen vorhandenen Schacht
▶ Wenn die Abgasleitung in einen vorhandenen Schacht eingebaut
wird, eventuell bestehende Anschlussöffnungen baustoffgerecht
und dicht verschließen.
