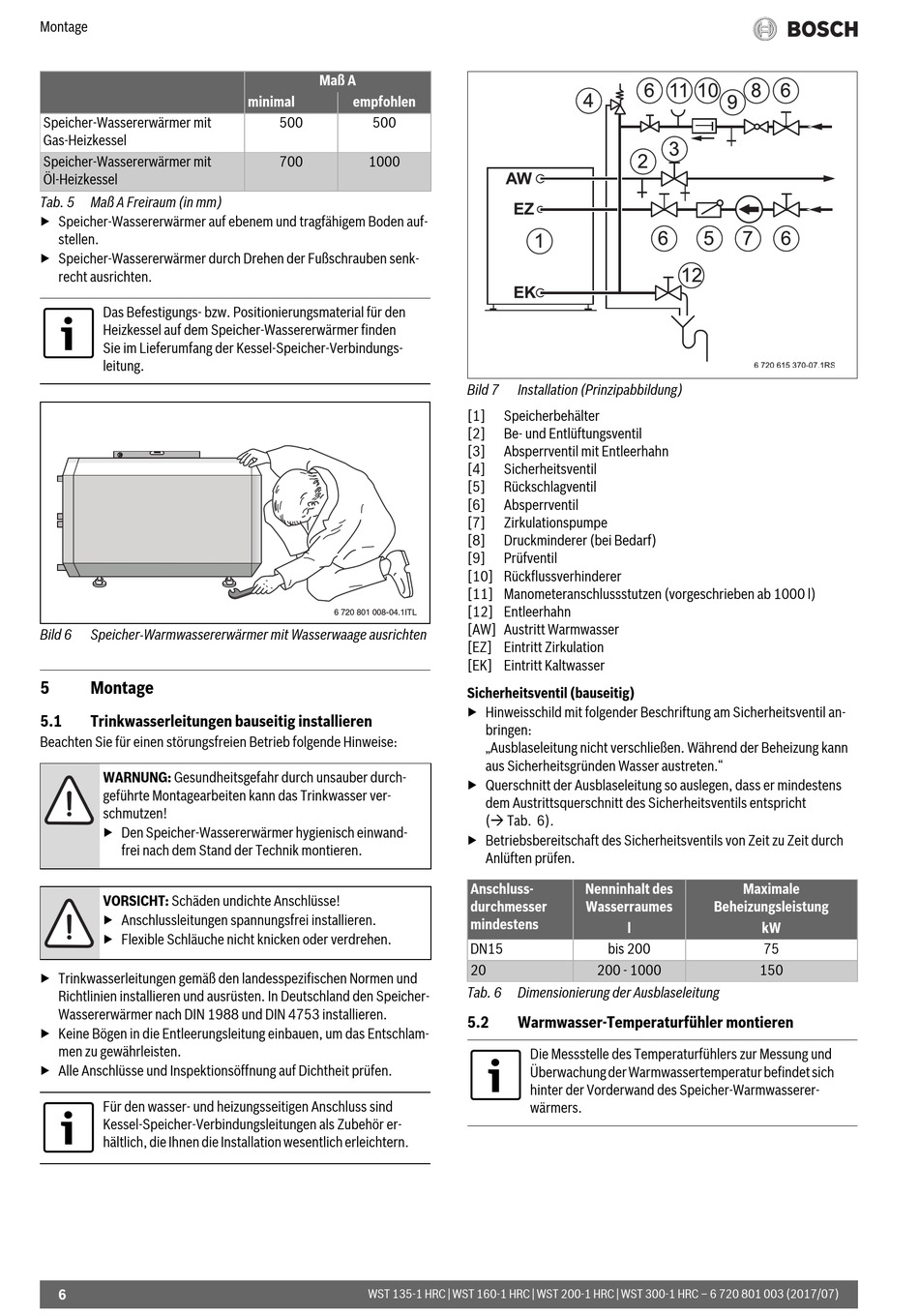

Montage

Speicher-Wassererwärmer mit
Gas-Heizkessel
Speicher-Wassererwärmer mit
Öl-Heizkessel
Tab. 5 Maß A Freiraum (in mm)
▶ Speicher-Wassererwärmer auf ebenem und tragfähigem Boden auf-
stellen.
▶ Speicher-Wassererwärmer durch Drehen der Fußschrauben senk-
recht ausrichten.
Das Befestigungs- bzw. Positionierungsmaterial für den
Heizkessel auf dem Speicher-Wassererwärmer finden
Sie im Lieferumfang der Kessel-Speicher-Verbindungs-
leitung.
Bild 6 Speicher-Warmwassererwärmer mit Wasserwaage ausrichten
5 Montage
5.1

Trinkwasserleitungen bauseitig installieren

Beachten Sie für einen störungsfreien Betrieb folgende Hinweise:
WARNUNG: Gesundheitsgefahr durch unsauber durch-
geführte Montagearbeiten kann das Trinkwasser ver-
schmutzen!
▶ Den Speicher-Wassererwärmer hygienisch einwand-
frei nach dem Stand der Technik montieren.
VORSICHT: Schäden undichte Anschlüsse!
▶ Anschlussleitungen spannungsfrei installieren.
▶ Flexible Schläuche nicht knicken oder verdrehen.
▶ Trinkwasserleitungen gemäß den landesspezifischen Normen und
Richtlinien installieren und ausrüsten. In Deutschland den Speicher-
Wassererwärmer nach DIN 1988 und DIN 4753 installieren.
▶ Keine Bögen in die Entleerungsleitung einbauen, um das Entschlam-
men zu gewährleisten.
▶ Alle Anschlüsse und Inspektionsöffnung auf Dichtheit prüfen.
Für den wasser- und heizungsseitigen Anschluss sind
Kessel-Speicher-Verbindungsleitungen als Zubehör er-
hältlich, die Ihnen die Installation wesentlich erleichtern.
6
Maß A
minimal empfohlen
500 500
700 1000
6 720 801 008-04.1ITL
WST 135-1 HRC | WST 160-1 HRC | WST 200-1 HRC | WST 300-1 HRC – 6 720 801 003 (2017/07)
Bild 7 Installation (Prinzipabbildung)
[1] Speicherbehälter
[2] Be- und Entlüftungsventil
[3] Absperrventil mit Entleerhahn
[4] Sicherheitsventil
[5] Rückschlagventil
[6] Absperrventil
[7] Zirkulationspumpe
[8] Druckminderer (bei Bedarf)
[9] Prüfventil
[10] Rückflussverhinderer
[11] Manometeranschlussstutzen (vorgeschrieben ab 1000 l)
[12] Entleerhahn
[AW] Austritt Warmwasser
[EZ] Eintritt Zirkulation
[EK] Eintritt Kaltwasser
Sicherheitsventil (bauseitig)
▶ Hinweisschild mit folgender Beschriftung am Sicherheitsventil an-
bringen:
„Ausblaseleitung nicht verschließen. Während der Beheizung kann
aus Sicherheitsgründen Wasser austreten."
▶ Querschnitt der Ausblaseleitung so auslegen, dass er mindestens
dem Austrittsquerschnitt des Sicherheitsventils entspricht
( Tab. 6).
▶ Betriebsbereitschaft des Sicherheitsventils von Zeit zu Zeit durch
Anlüften prüfen.

Anschluss-

Nenninhalt des
durchmesser Wasserraumes
mindestens
l
DN15 bis 200
20 200 - 1000
Tab. 6 Dimensionierung der Ausblaseleitung
5.2 Warmwasser-Temperaturfühler montieren
Die Messstelle des Temperaturfühlers zur Messung und
Überwachung der Warmwassertemperatur befindet sich
hinter der Vorderwand des Speicher-Warmwasserer-
wärmers.
Maximale
Beheizungsleistung
kW
75
150
