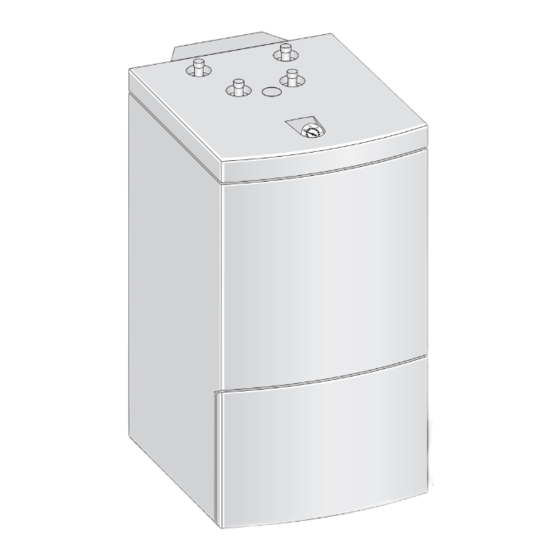

- Seite 1 Indirekt beheizter Warmwasserspeicher WST 120/160 RO(C) Installations- und Wartungsanleitung für den Fachmann NICHT ZUM DRUCK FREIGEGEBEN – NOT RELEASED FOR PRINT...
-
Seite 2: Inhaltsverzeichnis
2 | Inhaltsverzeichnis Inhaltsverzeichnis Symbolerklärung und Sicherheitshinweise ..3 Störungen ......16 Symbolerklärung . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise | 3 Symbolerklärung und Sicherheitshinweise Symbolerklärung Sicherheitshinweise Warnhinweise Aufstellung, Umbau B Den Speicher nur durch einen zugelassenen Fachbe- Warnhinweise im Text werden mit einem trieb aufstellen oder umbauen lassen. grau hinterlegten Warndreieck gekennzeich- B Speicher ausschließlich zur Erwärmung von Trinkwas- net und umrandet. -
Seite 4: Angaben Zum Produkt
Bereich um ca. 8 °C bis 10 °C ab, bevor Speicher max. Speicherladeleistung das Heizgerät den Speicher wieder nachheizt. • Bei häufigen aufeinanderfolgenden Kurzzapfungen WST 120 RO 25,1 kW kann es zum Überschwingen der eingestellten Spei- WST 160 RO 25,1 kW chertemperatur und Heißschichtung im oberen Behäl-... -
Seite 5: Bau- Und Anschlussmaße
Angaben zum Produkt | 5 Bau- und Anschlussmaße > 357 / 407 315 / 365 250 / 300 = > 185 / 235 143/193 Rp 1 500 / 600 6 720 612 383-01.1R Bild 1 Maßangaben hinter einem Schrägstrich beziehen sich auf die nächstgrößere Speicherausführung. Wandabstandsmaße Entleerung Kaltwasseranschluss R¾... -
Seite 6: Technische Daten
6 | Angaben zum Produkt Technische Daten Wärmeübertrager (Heizschlange): Anzahl der Windungen Heizwasserinhalt Heizfläche 0,63 0,63 max. Heizwassertemperatur °C max. Betriebsdruck Heizschlange max. Heizflächenleitung bei: = 90 °C und t = 45 °C nach DIN 4708 25,1 25,1 = 85 °C und t = 60 °C 13,9 13,9... - Seite 7 Angaben zum Produkt | 7 Warmwasser-Dauerleistung: Messwerte des Speichertemperaturfühlers (NTC) • Die angegebenen Dauerleistungen beziehen sich auf Speichertemperatur Fühlerwiderstand eine Heizungsvorlauftemperatur von 90 °C, eine Aus- °C Ω lauftemperatur von 45 °C und eine Kaltwasserein- gangstemperatur von 10 °C bei maximaler 14772 Speicherladeleistung (Speicherladeleistung des Heiz- 11500...
-
Seite 8: Installation
8 | Installation Installation B Speicher auf ebenem und tragfähigem Boden auf- Vorschriften stellen. Für den Einbau und Betrieb die einschlägigen Vorschrif- B Bei Aufstellung des Speichers in Feuchträumen, den ten, Richtlinien und Normen beachten: Speicher auf ein Podest stellen. •... -
Seite 9: Heizungsseitiger Anschluss
Installation | 9 Die Zirkulation ist mit Rücksicht auf die Aus- kühlverluste nur mit einer zeit- und/oder temperaturgesteuerten Zirkulationspumpe zulässig. 15.3 Die Dimensionierung von Zirkulationsleitungen nach 15.2 DVGW Arbeitsblatt W 553 bestimmen. 15.4 15.2 22 Bei Ein- bis Vierfamilienhäusern kann auf eine aufwän- dige Berechnung verzichtet werden, wenn folgende 15.1 Bedingungen eingehalten werden:... -
Seite 10: Wasserseitiger Anschluss
10 | Installation B Zur Vermeidung von Schwerkraftzirkulation im B Ausdehnungsgefäß in die Kaltwasserleitung zwischen Speicherrücklauf eine Rückschlagklappe einbauen. Speicher und Sicherheitsgruppe einbauen. Dabei muss das Ausdehnungsgefäß bei jeder Was- 3.5.3 Wasserseitiger Anschluss serzapfung mit Trinkwasser durchströmt werden. HINWEIS: Schäden durch Kontaktkorrosion Die nachstehende Tabelle stellt eine Orientierungshilfe an den Speicheranschlüssen! zur Bemessung eines Ausdehnungsgefäßes dar. -
Seite 11: Elektrischer Anschluss
Installation | 11 Elektrischer Anschluss 3.6.2 Anschluss an ein Modul GEFAHR: Durch Stromschlag! Eine detaillierte Beschreibung zum elek- B Vor dem elektrischen Anschluss die trischen Anschluss ist der Installationsanlei- Spannungsversorgung (230 V AC) zur tung des Moduls zu entnehmen. Heizungsanlage unterbrechen. Wenn sich der Speicher nach einer hydraulischen Wei- 3.6.1 Anschluss an ein Heizgerät... -
Seite 12: Inbetriebnahme
Verhinderung einer frühzeitigen Durchmi- schung empfehlen wir, den Kaltwasserzulauf zum Speicher bauseits auf die nachstehende Durchfluss- menge vorzudrosseln: Speicher maximale Durchflussmenge WST 120 RO 12 l/min WST 160 RO 16 l/min Tab. 6 6 720 800 996 (2012/02) -
Seite 13: Außerbetriebnahme
Außerbetriebnahme | 13 Außerbetriebnahme Speicher außer Betrieb nehmen B Warmwassertemperatur nach der Bedienungs- anleitung des Heizgerätes auf Linksanschlag stellen (ca. 10 °C Frostschutz). Heizungsanlage bei Frostgefahr außer Betrieb nehmen B Heizungsanlage nach der Bedienungsanleitung des Heizgerätes außer Betrieb nehmen. B Bei Frostgefahr und Außerbetriebnahme Speicher komplett entleeren, auch im unteren Bereich des Behälters. -
Seite 14: Umweltschutz
14 | Umweltschutz Umweltschutz Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe. Qualität der Erzeugnisse, Wirtschaftlichkeit und Umwelt- schutz sind für uns gleichrangige Ziele. Gesetze und Vor- schriften zum Umweltschutz werden strikt eingehalten. Zum Schutz der Umwelt setzen wir unter Berücksichti- gung wirtschaftlicher Gesichtspunkte bestmögliche... -
Seite 15: Inspektion Und Wartung
Inspektion und Wartung | 15 Inspektion und Wartung 7.2.3 Entkalkung / Reinigung Empfehlung für den Betreiber Bei kalkhaltigem Wasser B Wartungs- und Inspektionsvertrag mit einem zugelas- Der Verkalkungsgrad hängt von der Benutzungsdauer, senen Fachbetrieb abschließen. Das Heizgerät jähr- Betriebstemperatur und Wasserhärte ab. Verkalkte Heiz- lich und den Speicher jährlich oder alle zwei Jahre flächen verringern den Wasserinhalt, mindern die Auf- warten lassen (abhängig von der Wasserqualität vor... -
Seite 16: Störungen
16 | Störungen Störungen Zugesetzte Anschlüsse In Verbindung mit Kupferrohr-Installation kann es unter ungünstigen Verhältnissen durch elektrochemische Wir- kung zwischen Magnesium-Anode und Rohrmaterial zum Zusetzen von Anschlüssen kommen. B Anschlüsse durch Verwendung von Isoliertrennver- schraubungen elektrisch von der Kupferrohr-Installa- tion trennen. Geruchsbeeinträchtigung und Dunkelfärbung des erwärmten Wassers Dies ist in der Regel auf die Bildung von Schwefelwasser-... -
Seite 17: Ergänzungen Zum Wst
B Dichtung des Reinigungsflansches bei der Reinigung prüfen und ggf. erneu- B Beim Tausch nur eine isoliert einbaubare ern. Stabanode einsetzen. Für die Montage und den Betrieb gelten die Angaben zur Speicherausführung WST 120 RO und WST 160 RO. 6 720 800 996 (2012/02) - Seite 18 18 | Notizen 6 720 800 996 (2012/02)
- Seite 19 | 19 Notizen 6 720 800 996 (2012/02)
- Seite 20 Bosch Thermotechnik GmbH Junkersstrasse 20-24 D-73249 Wernau www.bosch-thermotechnology.com...
