CAME SET COMPLETE U 9500 Montageanleitung

CANCELLI AUTOMATICI
AUTOMAZIONE PER
CANCELLI
SCORREVOLI CON
MOTORIDUTTORE
BZ1
10
4
3 x 1.5 / 230V
11
Impianto tipo

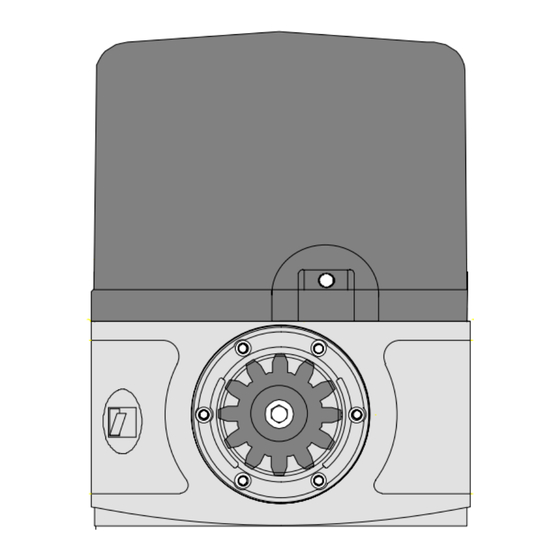

1 - Motoriduttore BZ1 1 - BZ1 gearmotor
2 - Control panel
2 - Quadro comando
3 - Ricevitore radio 3 - Radio receiver
4 - Alette finecorsa 4 - Limit-switch tabs
5 - Cremagliera 5 - Rack
6 - Selettore a chiave 6 - Key-switch selector
7 - Lampeggiatore 7 - Flashing light
8 - Antenna 8 - Antenna
9 - Fotocellule 9 - Photocells
10 - Fermo anta 10 - Closure stop
11 - Trasmettitore 11 - Transmitter
SET
COMPLETE
U 9500
AUTOMATION AUTOMATISATION
SYSTEM FOR POUR POURTAILS
SLIDING GATES
WITH
BZ1 MOTORÉDUCTEUR
GEARMOTOR
1 - 2 - 3
9
4 x 1 - RX
Standard installation
1 - Motoréducteur BZ1
2 - Armoire de commande
3 - Récepteur radio
4 - Buttées fin de corse
5 - Crémaillère
6 - Sélecteur a clé
7 - Clignotant
8 - Antenne
9 - Photocellules
10 - Butée d'arrêt
11 - Emetteur
FÜR SCHIEBETORE
COULISSANTS
AVEC
GETRIEBEMOTOR
BZ1
5
4
10
Installation type Standard montage
1 - BZ1 Getriebemotor
2 - Schalttafel
3 - Funkempfänger
4 - Endschalterwinkel
5 - Zahnstange
6 - Schlüsselschalter
7 - Blinkleuchte
8 - Antenne
9 - IR Lichtschranke
10 - Toranschlag
11 - Sender
ANTRIEBE AUTOMATIZACIÓN
PARA CANCELAS
MIT CORREDERAS CON
BZ1 MOTORREDUCTOR
9
6
7
2 x 1 2 x 1,5
RG58
2 x 1 - TX
Instalación tipo
1 - Motorreductor
BZ1
2 - Cuadro de mando
3 - Radiorreceptor
4 - Aletas de tope
5 - Cremallera
6 - Selector a llave
7 - Lámpara
intermitente
8 - Antena
9 - Fotocélulas
10 - Tope puerta
11 - Transmisor
Documentazione
Tecnica
M44
rev. 3.1
11/2003
©
CAME
CANCELLI
AUTOMATICI
119BM44
BZ1
8
