1. Commutateur sur „Grind" („Ponçage" - Protection désactivée) /
„4-8" (Soudage - Protection activée - Degré d'obscurcissement entre 4 et 8) /
„9-13" („Soudage" - protection activée - Degré d'obscurcissement entre 9 et 13)
2. Bouton rotatif de réglage du degré d'obscurcissement („Shade")
3. Bouton rotatif de réglage de la sensibilité à la lumière („Sensitivity)
4. Interrupteur de réglage du temps d'obscurcissement „Delay time": „Short" (Temps d'obsc. court) /
„Med" (Temps moyen) / „Long" (temps d'obsc. long)
5. TEST - Touche de test pour la pile
6. BATTERY - Écran d'affichage de l'état de la pile
7. Emplacement de la pile
8. Fixation de l'emplacement du filtre auto-obscurcissant
IV BlackONE | Metalator | Constructor
1. Commutateur sur „Grind"
(„Ponçage" - Protection désactivée) /
„4-8" (Soudage - Protection activée -
Degré d'obscurcissement entre 4 et 8) /
„9-13" („Soudage" - protection activée -
Degré d'obscurcissement entre 9 et 13)
2. Bouton rotatif de réglage du degré
d'obscurcissement („Shade")
3. Bouton rotatif de réglage de la sensibilité à la
lumière („Sensitivity)
4. Interrupteur de réglage du temps
d'obscurcissement „Delay time": „Short" (Temps
d'obsc. court) / „Long" (temps d'obsc. long)
5. TEST - Touche de test pour la pile
6. BATTERY - Écran d'affichage de l'état de la pile
7. Emplacement de la pile
8. Fixation de l'emplacement du filtre auto-obscurcissant.
Constructor: Le masque est équipé de supports de montage spéciaux à monter
sur la protection du masque.
Avec ce masque, il est possible de monter des verres d'aggrandissements inclus à la livraison. Il suffit
d'insérer le verre d'aggrandissement dans le support qui se trouve directement à l'intérieur de la cassette
contenant le filtre automatique d'obscurcissement.
ENTRETIEN
Échange de la vitre extérieure:
64
La vitre extérieure doit être échangée si endommagée (rayures, éclats, signes de coups, trous etc.).
Pour changer la vitre extérieure, il faut retirer entièrement la protection. Les fixations doivent être déver-
rouillées. Il faut également veiller à ce que les connexions entre l'emplacement du filtre, avec ses touches
de réglage, et le bouton rotatif ne soient pas endommagées. Ensuite, retirez la vitre extérieure et placez-en
une nouvelle à l'emplacement de l'ancienne.
Échange de la vitre intérieure:
La vitre intérieure doit être échangée si endommagée (rayures, éclats, signes de coups, trous etc.).
Pour pouvoir retirer la vitre intérieure, les deux fixations latérales de la protection doivent être déverrouil-
lées. Ensuite, une nouvelle vitre peut être insérée.
Concerne les modèles: Blaster | Eagle Eye | Firestarter 500 | Legend | Pokerface | Carbonic | BlackO-
NE | Metalator | Constructor: Examen de la pile : Une fois que vous avez appuyé sur la touche de Test, le
filtre doit s'obscurcir. L'écran d'affichage de l'état de la pile doit alors s'illuminer de rouge. Si l'écran ne
s'illumine pas ou si la lumière émise est faible, il faut échanger le boitier du filtre (l'emplacement de la pile
est indiqué dans ce manuel). Si la lumière, émise par l'écran, n'est pas obscurcie par le filtre, cela signifie
qu'il y a un problème avec le filtre et qu'il faut le retirer lorsque vous n'utilisez pas le masque.

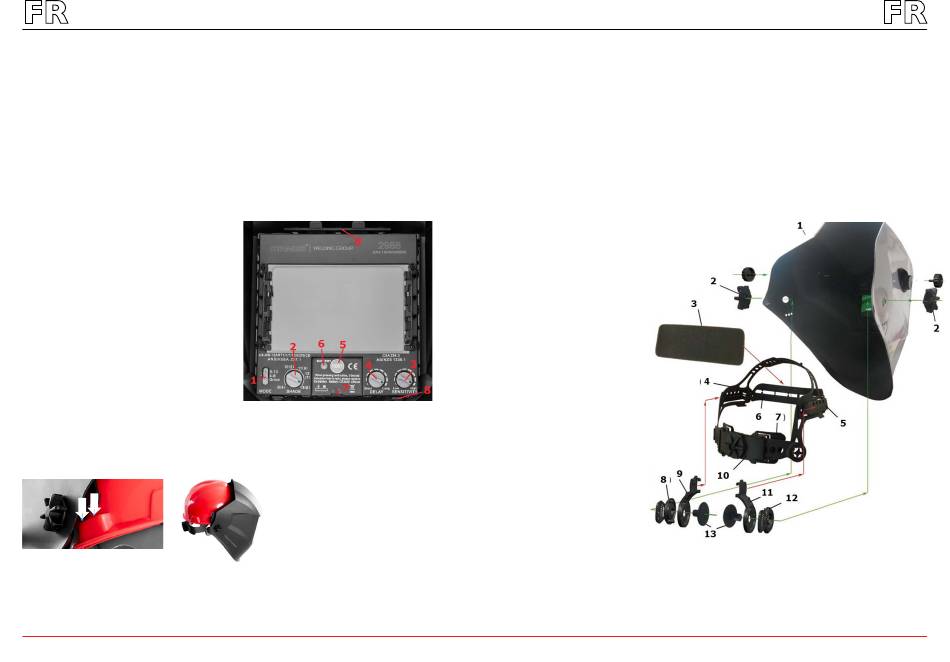

LISTE DES ÉLÉMENTS
1. Masque de soudure
2. Écrous de fixation
3. Bande anti-transpirante
4. Bande gauche
5. Bande droite
6. Bande frontale
7. Bande arrière élastique
8. Bouton rotatif gauche de réglage de l'angle d'inclinaison
9. Bande de fixation gauche
10. Réglage de la longueur de la bande
11. Bande de fixation droite
12. Bouton rotatif droit de réglage de l'angle d'inclinaison
13. Vis de serrage de la bande au masque
