7. MULTI-VENT SYSTEEM

7.1 KANAALDOORSNEDE

Het Multi-Vent systeem heeft standaardmaten voor de aan- en
afvoerkanalen. Afwijkende maten zijn niet toegestaan. De doorsnede
van het verbrandingsgasafvoer kanaal is 100 mm. De doorsnede van
het concentrische luchtaanvoerkanaal is 150 mm.
Voor plaatsing in een bestaand rookkanaal betekent dit dat u een
verbrandingsgasafvoerkanaal moet aanbrengen van ø 100 mm
(bijvoorbeeld een flexibele RVS pijp). De doorlaatopening van het
bestaande rookkanaal dient dan minimaal ø 150 mm te zijn.

7.2 MAXIMALE AFVOERLENGTE

De toegestane lengte van het Multi-Vent systeem wordt bepaald door
de maximaal toegestane weerstand.
De maximaal toegestane kanaallengte is 12 m. Hiervan mag ten
hoogste 8 m uit horizontaal kanaal bestaan. Alle bochten tellen mee
bij de horizontale kanaallengte.
Hierbij geldt:
- een haakse bocht komt overeen met twee meter kanaallengte;
- een 45° bocht komt overeen met één meter kanaallengte.
Let op: plaats altijd eerst tenminste één meter verticaal kanaal
voordat horizontale kanalen worden toegepast.
NL10

7.3 AANSLUITMOGELIJKHEDEN

Het Multi-Vent systeem kent de volgende aansluitmogelijkheden:
1) door de gevel met of zonder horizontale versleping,
2) door het dakvlak met of zonder horizontale versleping,
3) op een bestaand rookkanaal.

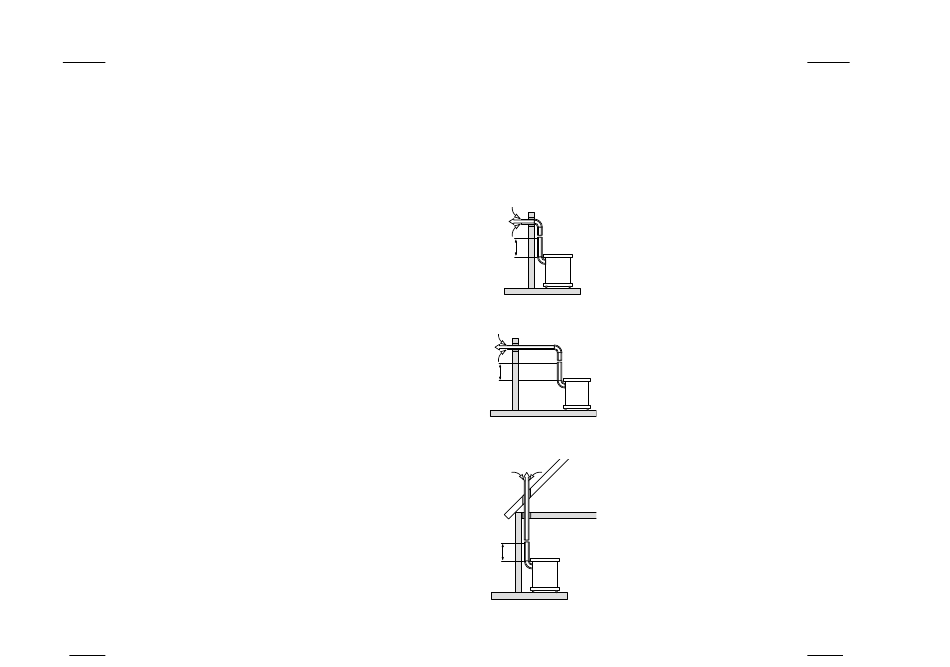

7.3.1 Geveldoorvoer zonder horizontale versleping
Als de geveldoorvoer na minimaal 1 meter verticaal direct
door de muur naar buiten gaat is verdere berekening niet
nodig. De maximale verticale kanaallengte is in dit geval
min.
10 meter.
1 m
7.3.2 Geveldoorvoer met horizontale versleping
Maak eerst een tekening en bereken de benodigde
horizontale kanaallengte en de totale kanaallengte.
min. min.
Let op: Alle bochten worden bij de horizontale lengte
1 m 1 m
meegerekend.
7.3.3 Dakdoorvoer zonder versleping
Als er alleen sprake is van een verticale doorvoer zonder
versleping geldt dat de kanaallengte gemeten vanaf de
bovenkant van de Multi-Vent Gashaard maximaal 12 meter
mag zijn. Verdere berekening is dan niet nodig.
Gebruik de juiste dakdoorvoer (zie bestellijst).
min.
1 m
