8.3 DÉMONTAGE ET MONTAGE DU BRÛLEUR
8.3.1 Démontage
- Fermez le robinet du gaz.
- Ouvrez la porte, puis enlevez les bûches.
- Dévissez les 5 vis de la toile métallique.
- Démontez la canalisation du brûleur.
- Retirez les écrous qui fixent l'unité de la veilleuse.
- Le brûleur peut à présent être retiré en le soulevant.
Attention ! Tout objet aiguisé ou lourd peut endommager la
surface du brûleur. Soyez extrêmement prudent lorsque vous
manipulez le brûleur.
8.3.1 Montage
Exécutez les étapes décrites ci-dessus en sens inverse. Veillez à ce
que l'anneau de conduite de caoutchouc soit bien raccordé au brûleur.
8.4 DÉMONTAGE ET MONTAGE DE L'UNITÉ DE LA VEILLEUSE

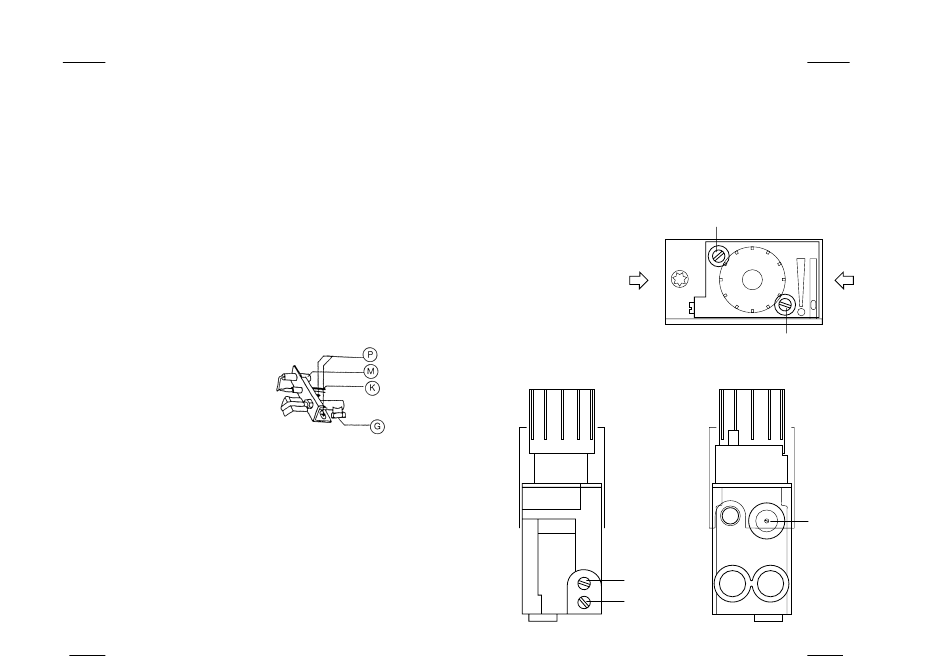

G canalisation de la veilleuse
K câble thermocouple
M câble de bougie
P écrous de fixation
8.4.1 Démontage
- Fermez le robinet du gaz.
- Détachez la canalisation de la veilleuse au niveau de l'unité de la
veilleuse.
- Retirez le câble de la bougie de l'unité de la veilleuse.
Détachez le câble thermocouple au niveau du bloc de réglage.
- Retirez les vis qui fixent l'unité de la veilleuse.
- L'unité de la veilleuse peut à présent être retirée.
Veillez à ce que le tulle de conduite en caoutchouc ne soit pas
endommagé par le câble thermocouple.
8.4.2 Montage
Exécutez les étapes décrites ci-dessus en sens inverse.
L'unité de la veilleuse ne peut être remplacé que par le modèle
indiqué par FABER BV.
FR 18

8.5 BLOC DE REGLAGE POUR LE GAZ

A Vis de réglage pour veilleuse d'allumage
B Petite butée de position
C Douille de pression d'épreuve pour pression du brûleur
D Douille de pression d'épreuve pour prépression
E Manostat pour pression du brûleur
V1
V1:
C
D
FR
A
V2
B
V2:
E
FR 19
