8.3 DEMONTAGE EN MONTAGE VAN DE BRANDER

8.3.1 Demonteren
- Sluit de gaskraan.
- Open de deur en verwijder de houtset.
- Schroef de 5 schroeven van het gaas los.
- Koppel de branderleiding af.
- Verwijder de bouten waarmee de waakvlamunit is vastgezet.
- De brander kan nu omhoog weggetild worden.
Let op! Door een scherp of zwaar voorwerp kan het branderdek
beschadigd raken. Weest u zeer voorzichtig met de brander.
8.3.2 Monteren
Voer de bovenstaande handelingen in omgekeerde volgorde uit. Let
erop dat de rubberdoorvoerring goed aansluit op de brander.

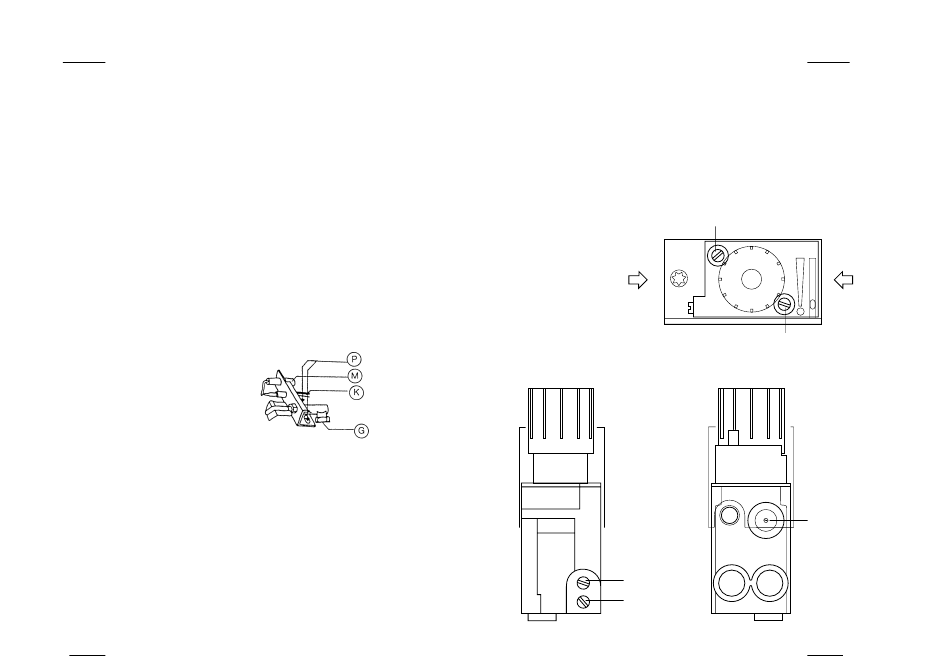

8.4 DEMONTAGE EN MONTAGE VAN DE WAAKVLAMUNIT

G Waakvlamleiding
K Thermokoppelkabel
M Bougiekabel
P Vastzetbouten
8.4.1 Demonteren
- Sluit de gaskraan.
- Koppel de waakvlamleiding los bij de waakvlamunit.
- Verwijder de bougiekabel van de waakvlamunit. Koppel de
thermokoppelkabel los bij het regelblok.
- Verwijder de schroeven waarmee de waakvlamunit is vastgezet.
- De waakvlamunit kan nu worden weggenomen.
Pas op dat het rubber doorvoer tule niet beschadigd wordt door de
thermokoppelkabel.
8.4.2 Monteren
Voer bovenstaande handelingen in omgekeerde volgorde uit. De
waakvlamunit mag alleen worden vervangen door het door FABER BV
aangegeven model.
NL18

8.5 GASREGELBLOK

A instelschroef aansteekbrander
B kleinstandstuw
C drukmeetnippel branderdruk
D drukmeetnippel voordruk
E drukregelaar branderdruk
V1
V1:
C
D
NL
A
V2
B
V2:
E
