7. MULTI-VENT SYSTEM

7.1 KANALQUERSCHNITT

Das Multi-Vent-System hat Standardmaße für die Zu- und
Abfuhrkanäle. Abweichende Maße sind nicht zulässig. Der Querschnitt
des Verbrennungsgas-Abfuhrkanals beträgt 100 mm. Der Querschnitt
des konzentrischen Luftzufuhrkanals beträgt 150 mm.
Für das Anbringen in einem bestehenden Rauchkanal bedeutet dies,
daß Sie ein Rauchrohr von ø 100 mm (beispielsweise aus flexiblen
Edelstahlrohr) anbringen müssen. Der Durchlaß dieses Rauchkanals
muß dann mindestens 15 x 15 cm betragen.
7.2 HÖCHSTZULÄSSIGE ABFUHRLÄNGE
Die zulässige Leitungslänge wird von dem maximal zulässigen
Widerstand bestimmt.
- Die maximal zulässige Leitungslänge beträgt 12 Metern.
Davon darf höchstens 8 Metern horizontale Leitung benutzt werden,
wobei alle Knie bei der horizontalen Leitungslänge mitzählen.
- Hierbei gilt:
- daß ein rechtwinkliges Knie mit einer Leitungslänge von 2 Metern
übereinstimmt;
- ein Knie mit 45 Grad stimmt mit einer Leitungslänge von 1 Meter
überein.
Beachten Sie, daß Sie mindestens 1 Meter vertikale Leitung anbringen
müssen, bevor Sie horizontal weitermachen können.
DE 10
7.3 ANSCHLUSSMÖGLICHKEITEN
Das Multi-Vent System verfügt über folgende Anschlußmöglichkeiten:
1) Giebeldurchfuhr mit oder ohne horizontale Verlegung;
2) Dachdurchfuhr mit oder ohne horizontale Verlegung;
3) An einem bestehenden Rauchkanal.

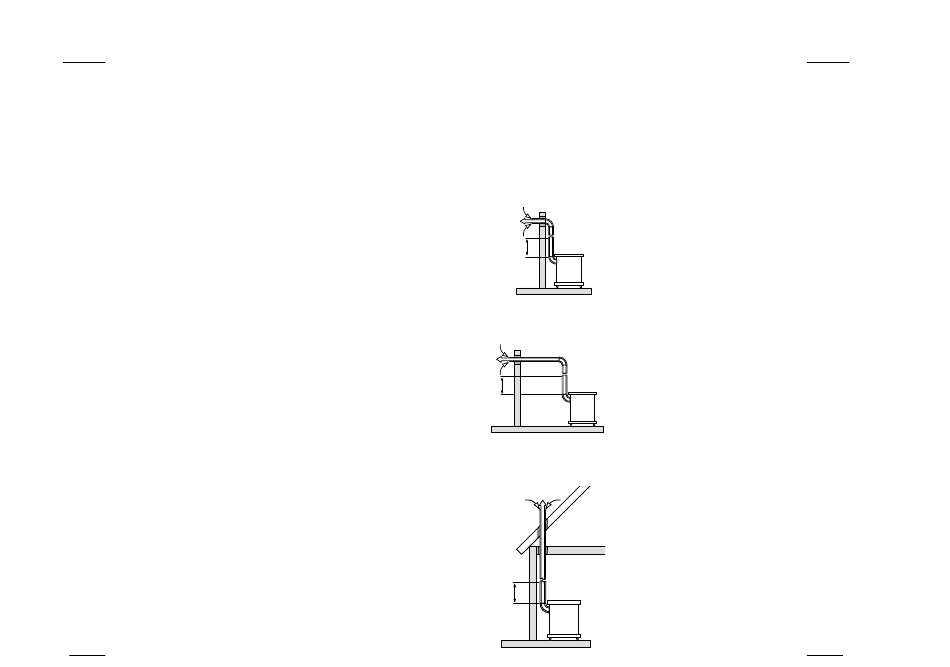

7.3.1 Giebeldurchfuhr ohne horizontale Verlegung

Wenn die Giebeldurchfuhr nach mindestens 1 Meter vertikal
direkt durch die Mauer nach außen führt, ist eine weitere
Berechnung nicht erforderlich. Die maximale, vertikale
min.
Rohrlänge beträgt in diesem Fall 10 Meter.
1 m
7.3.2 Giebeldurchfuhr mit horizontaler Verlegung
Berechnen Sie die erforderliche horizontale Rohrlänge und
die totale Leitungslänge. Legen Sie zuerst eine Zeichnung
an. Beachten Sie folgendes: Alle Knie werden zur
min. min.
horizontalen Länge mitgerechnet.
1 m 1 m

7.3.3 Dachdurchfuhr ohne Verlegung

Wenn nur von einer vertikalen Durchfuhr ohne Verlegung
die Rede ist, gilt: Mindesthöhe, ab der Oberseite Multi-Vent
Gaseinbauöfen gemessen, gleich 12 Meter.
Eine weitere Berechnung ist in diesem Fall nicht erforderlich.
Verwenden Sie die richtige Dachdurchfuhr, siehe Bestelliste.
min.
1 m
