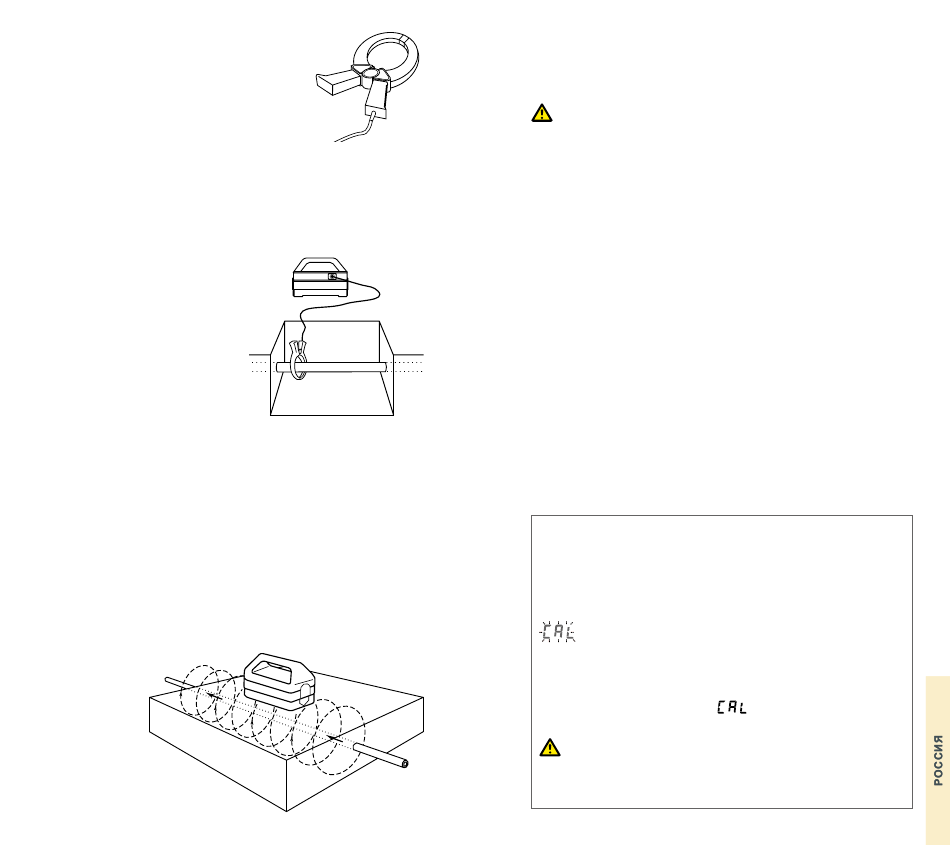

СИГНальНЫе заЖИМЫ
Сигнальные зажимы, поставляющиеся по
отдельному заказу, можно использовать для
безопасной передачи поискового сигнала на трубу
или кабель диаметром до 215 мм без вывода их
из рабочего режима. Сигнальные зажимы не
подходят для закрепления вокруг фонарных столбов.
Подключите зажим в разъем дополнительных принадлежностей
Genny4. Поместите зажим вокруг трубы или кабеля, проследив,
чтобы губки зажима были сомкнуты. Включите Genny4, затем
откройте и закройте зажим. Если губки зажима закрываются
правильно, при их смыкании тон звукового сигнала изменится.
Осуществлять заземление от
Genny4 необязательно, однако
оптимальная передача сигнала
достигается обычно только при
заземлении трассируемой линии с
обоих концов. Это обычно действует
в отношении силовых кабелей.
Используйте С.А.Т4 для
сканирования территории с целью
обнаружения труб или кабелей (см.
«Обнаружение с помощью С.А.Т4»).
ИНдукцИЯ СИГНала
Индукция – удобный и быстрый способ передачи поискового
сигнала Genny4 на трубопровод или кабель, если ограничения
в доступности такового не позволяют использовать прямое
подключение или сигнальные зажимы.
Расположите Genny4 над местом предполагаемого размещения
проводника вдоль его направления. Отойдите как минимум на
10 м в сторону и используйте С.А.Т для поиска труб и кабелей
(см. (Обнаружение с помощью С.А.Т4). При слишком близком
нахождении к Genny4 показания могут быть неверными,
поскольку локатор С.А.Т4 будет регистрировать сигналы,
передающиеся непосредственно от Genny4 по воздуху, а не от
трассируемой
линии. Для
получения
наилучших
результатов
повторите
сканирование,
повернув Genny на
90˚ относительно
первого
расположения.
92
Обнаружение с помощью C.A.T4
ФуНкцИОНальНаЯ пРОвеРка С.а.т4 И GEnny
Регулярно проверяйте приборы C.A.T4 и Genny4 во всех
режимах с эталонным кабелем, который дает известный отклик.
• Поместите Genny на землю, включите и проверьте наличие
звука. Если звук не слышен или мигает индикатор разряда
батарей, замените батареи перед использованием.
• Включите С.А.Т, нажав и удерживая триггер, и проверьте
наличие начального импульсного звукового сигнала. Низкий
тон свидетельствует о разряженных батареях. Если звука не
слышно, замените батареи перед использованием.
• Покрутите переключатель режимов С.А.Т, следя за тем,
чтобы на дисплее отображалась соответствующая буква для
каждого режима.
• Установите С.А.Т в режим Genny на максимальной
чувствительности, поднимите прибор на уровень талии,
направив локатор в направлении Genny и держа его плоской
частью параллельно земле, и убедитесь, что С.А.Т может
обнаружить Genny на расстоянии до 15 м, издавая четко
слышимый звуковой сигнал.
РаБОта С С.а.т
Возьмите локатор за ручку. Нажмите и удерживайте триггер и
ждите звукового сигнала, свидетельствующего о нормальном
состоянии батарей. Если звуковой сигнал не раздается или
начинает мигать значок батареи, замените обе батареи.
еС.а.т4 и только eC.A.T4+
Если до следующего обслуживания/калибровки остается
менее 31 дня, при включении на экране прибора будет
отображаться CAL с количеством дней, оставшимся до ТО/
калибровки.
CALSafe
™
Приборы с функцией CALSafe
которая блокирует работу локатора, если не провести
обслуживание/калибровку в указанные сроки. Если при
включении постоянно мигает
обслуживание/калибровку С.А.Т.
Не пытайтесь использовать С.а.т4 с истекшим
сроком калибровки для трассировки труб или кабелей. в
случае сомнений обратитесь к ответственному лицу или
представителю Radiodetection.
оснащены системой,
™
, немедленно проведите
