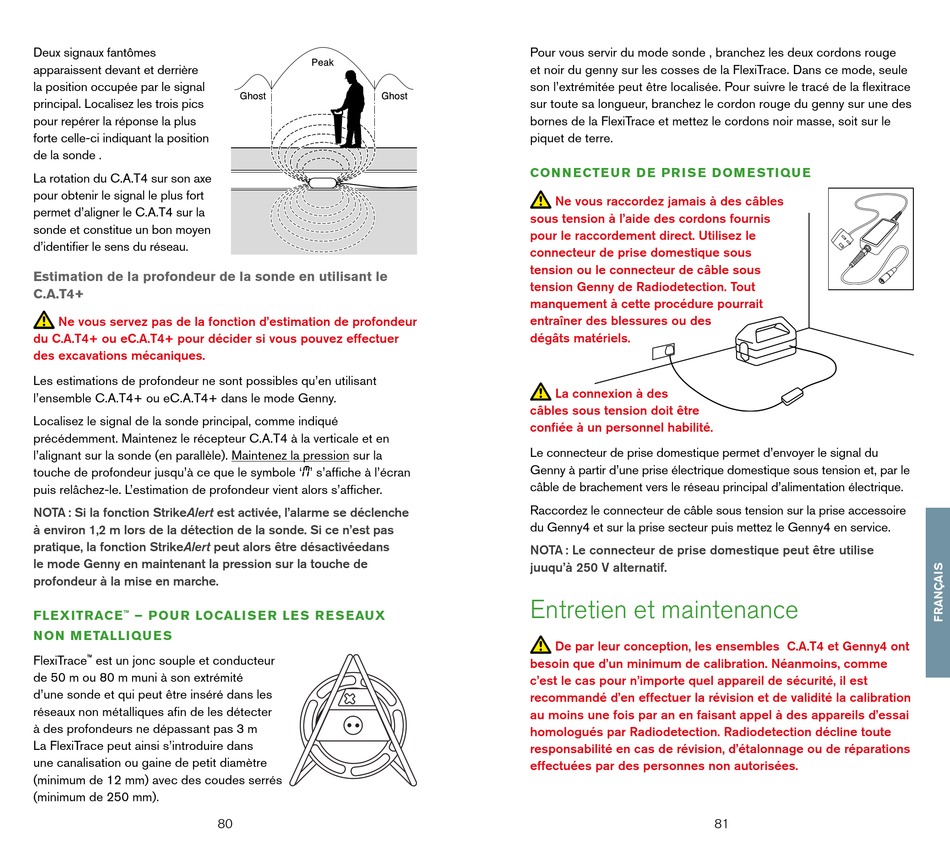

Deux signaux fantômes
apparaissent devant et derrière
la position occupée par le signal
principal. Localisez les trois pics
pour repérer la réponse la plus
forte celle-ci indiquant la position
de la sonde .
La rotation du C.A.T4 sur son axe
pour obtenir le signal le plus fort
permet d'aligner le C.A.T4 sur la
sonde et constitue un bon moyen
d'identifier le sens du réseau.
estimation de la profondeur de la sonde en utilisant le
C.a.T4+
Ne vous servez pas de la fonction d'estimation de profondeur
du C.A.T4+ ou eC.A.T4+ pour décider si vous pouvez effectuer
des excavations mécaniques.
Les estimations de profondeur ne sont possibles qu'en utilisant
l'ensemble C.A.T4+ ou eC.A.T4+ dans le mode Genny.
Localisez le signal de la sonde principal, comme indiqué
précédemment. Maintenez le récepteur C.A.T4 à la verticale et en
l'alignant sur la sonde (en parallèle). Maintenez la pression sur la
touche de profondeur jusqu'à ce que le symbole '
puis relâchez-le. L'estimation de profondeur vient alors s'afficher.
NOTA : Si la fonction StrikeAlert est activée, l'alarme se déclenche
à environ 1,2 m lors de la détection de la sonde. Si ce n'est pas
pratique, la fonction StrikeAlert peut alors être désactivéedans
le mode Genny en maintenant la pression sur la touche de
profondeur à la mise en marche.
fle x ITraCe – p oU r loCalI s e r le s r e s eaUx
™
N oN M eTallI QU e s
FlexiTrace est un jonc souple et conducteur
™
de 50 m ou 80 m muni à son extrémité
d'une sonde et qui peut être inséré dans les
réseaux non métalliques afin de les détecter
à des profondeurs ne dépassant pas 3 m
La FlexiTrace peut ainsi s'introduire dans
une canalisation ou gaine de petit diamètre
(minimum de 12 mm) avec des coudes serrés
(minimum de 250 mm).
M
' s'affiche à l'écran
80
Pour vous servir du mode sonde , branchez les deux cordons rouge
et noir du genny sur les cosses de la FlexiTrace. Dans ce mode, seule
son l'extrémitée peut être localisée. Pour suivre le tracé de la flexitrace
sur toute sa longueur, branchez le cordon rouge du genny sur une des
bornes de la FlexiTrace et mettez le cordons noir masse, soit sur le
piquet de terre.
CoN N e CTe U r d e pr I s e d oM e sTI QU e
Ne vous raccordez jamais à des câbles
sous tension à l'aide des cordons fournis
pour le raccordement direct. Utilisez le
connecteur de prise domestique sous
tension ou le connecteur de câble sous
tension Genny de Radiodetection. Tout
manquement à cette procédure pourrait
entraîner des blessures ou des
dégâts matériels.
La connexion à des
câbles sous tension doit être
confiée à un personnel habilité.
Le connecteur de prise domestique permet d'envoyer le signal du
Genny à partir d'une prise électrique domestique sous tension et, par le
câble de brachement vers le réseau principal d'alimentation électrique.
Raccordez le connecteur de câble sous tension sur la prise accessoire
du Genny4 et sur la prise secteur puis mettez le Genny4 en service.
NOTA : Le connecteur de prise domestique peut être utilise
juuqu'à 250 V alternatif.

Entretien et maintenance

De par leur conception, les ensembles C.A.T4 et Genny4 ont
besoin que d'un minimum de calibration. Néanmoins, comme
c'est le cas pour n'importe quel appareil de sécurité, il est
recommandé d'en effectuer la révision et de validité la calibration
au moins une fois par an en faisant appel à des appareils d'essai
homologués par Radiodetection. Radiodetection décline toute
responsabilité en cas de révision, d'étalonnage ou de réparations
effectuées par des personnes non autorisées.
81
