Seite 15: Inhaltsverzeichnis
Bedienungsanleitung EPG-Mini Inhaltsangabe Einleitung Garantie Beschreibung des elektro-hydraulischen Werkzeuges Beschreibung der Komponenten Kurzbeschreibung der wesentlichen Leistungsmerkmale des Werkzeuges Beschreibung der Werkzeugindikation Hinweise zum bestimmungsgemässen Gebrauch Bedienung des Werkzeuges Erläuterung des Anwendungsbereiches Verarbeitungshinweise Wartungshinweise Verhalten bei Störungen am Werkzeug Technische Daten Außerbetriebnahme/Entsorgung... -
Seite 16: Einleitung
Bedienungsanleitung EPG-Mini Einleitung Vor Inbetriebnahme Ihres Werkzeuges lesen Sie sich die Bedienungsanleitung sorgfältig durch. Benutzen Sie dieses Werkzeug ausschließlich für den bestimmungsgemässen Gebrauch unter Berücksichtigung der gültigen Sicherheits- und Unfallverhütungsvorschriften. Einbau und Montage von Verbindungsmaterial mit Hilfe dieses Werkzeuges darf nur durch eine elektrotechnisch unterwiesene Person erfolgen. -
Seite 17: Beschreibung Des Elektrohydraulischen Werkzeuges

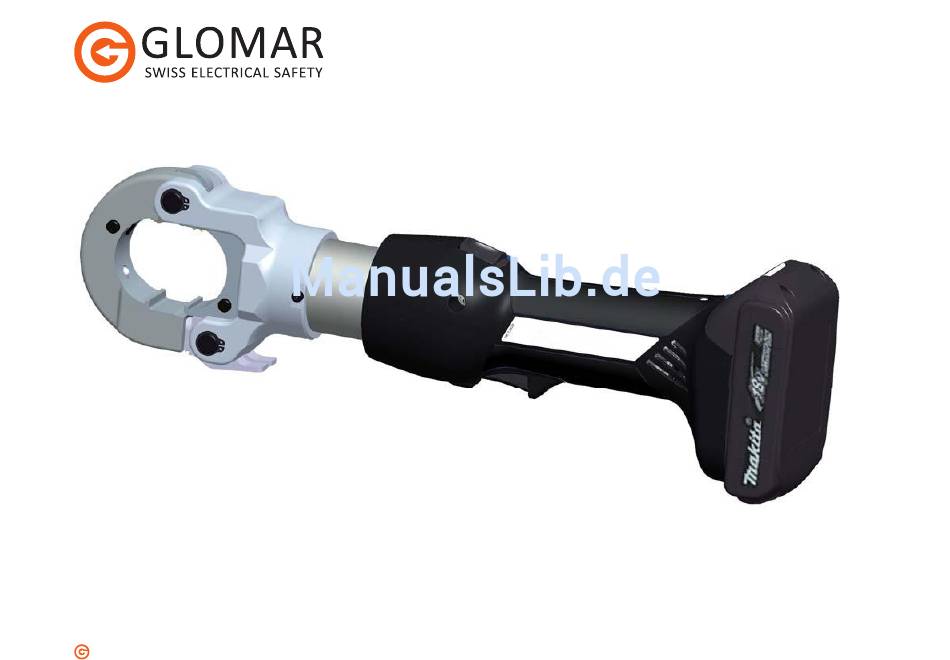

Bedienungsanleitung EPG-Mini Beschreibung des elektrohydraulischen Werkzeuges 3.1 Beschreibung der Komponenten Das elektro-hydraulische Werkzeug ist handgeführt und besteht aus folgenden Komponenten: Tabelle 3 (siehe Bild 1) Pos. Bezeichnung Funktion Presskopf Arbeitseinheit zur Aufnahme der Presseinsätze Rückstellschieber Schieber zum Rückstellen des Kolbens im Fehler-, bzw. Notfall LED (rot) Anzeige Akku-Kapazität, Wartungsanzeige und Fehler... -
Seite 18: Beschreibung Der Werkzeugindikation
Bedienungsanleitung EPG-Mini Das Werkzeug ist mit einem Nachlaufstopp ausgerüstet, der den Vorschub nach Loslassen des Bedienungsschalters sofort stoppt. Der Kopf ist stufenlos 350° um die Längsachse drehbar. Dieses ermöglicht Montagen auch an sehr schlecht zugäng- lichen Stellen. Das Werkzeug ist mit einer Mikroprozessor-Steuerung ausgestattet, die z.B. den Motor nach vollendetem Pressvor- gang abschaltet, Service-Intervalle anzeigt, den Ladezustand des Akkus angibt und eine Fehlerdiagnose durchführt,... -
Seite 19: Hinweise Zum Bestimmungsgemässen Gebrauch
Bedienungsanleitung EPG-Mini Hinweise zum bestimmungsgemäßen Gebrauch Vor Arbeitsbeginn sind alle aktiven, d.h. stromführenden Teile im Arbeitsumfeld des Monteurs freizuschalten. Ist dieses nicht möglich sind entsprechende Schutzvorkehrungen für das Arbeiten in der Nähe von unter Spannung stehenden Teilen zu treffen (siehe z.B. DIN EN 50110). -
Seite 20: Verarbeitungshinweise
Bedienungsanleitung EPG-Mini Das Werkzeug ist nicht für den Dauerbetrieb geeignet. Es muss nach ca. 30-40 Verpressungen hintereinander eine Pause von ca. 15 min eingelegt werden um das Werkzeug abzukühlen. Achtung Bei zu intensivem Gebrauch kann es durch Erhitzung zu Schäden am Werkzeug kommen. -
Seite 21: Verhalten Bei Störungen Am Presswerkzeug
Bedienungsanleitung EPG-Mini Verhalten bei Störungen am Presswerkzeug a.) Regelmäßiges Blinken/Leuchten der roten LED (Bild 1.3) oder Ertönen eines akustischen Warnsignals. siehe Tab. 1. Sollte sich die Störung nicht abstellen lassen, ist das Werkzeug an das nächst gelegene Service Center (ASC) zu schicken. -
Seite 22: Außerbetriebnahme/Entsorgung
Bedienungsanleitung EPG-Mini Außerbetriebnahme/Entsorgung Dieses Werkzeug fällt in den Geltungsbereich der Europäischen WEEE (2002/96/EG) und RoHS Richtlinien (2002/95/ EG), die in Deutschland durch das Elektro- und Elektronikgerätegesetz (ElektroG) umgesetzt wurden. Glomar AG Seestrasse 11 CH-9326 Horn T +41 71 841 70 70... - Seite 23 Bedienungsanleitung EPG-Mini (D) CE-11 - Konformitätserklärung. Wir erklären in alleiniger Verantwort- (E) CE-11 - Declaración de conformidad. Declaramos bajo nuestra sola lichkeit, daß dieses Produkt mit den folgenden Normen oder normativen responsabilidad que este producto està en conformidad con las normas o Dokumenten übereinstimmt:...
