Glomar C.A.T4 Handbuch Seite 18

aktive suche mit Induktion – ortung parallel verlaufender
rohre und kabel

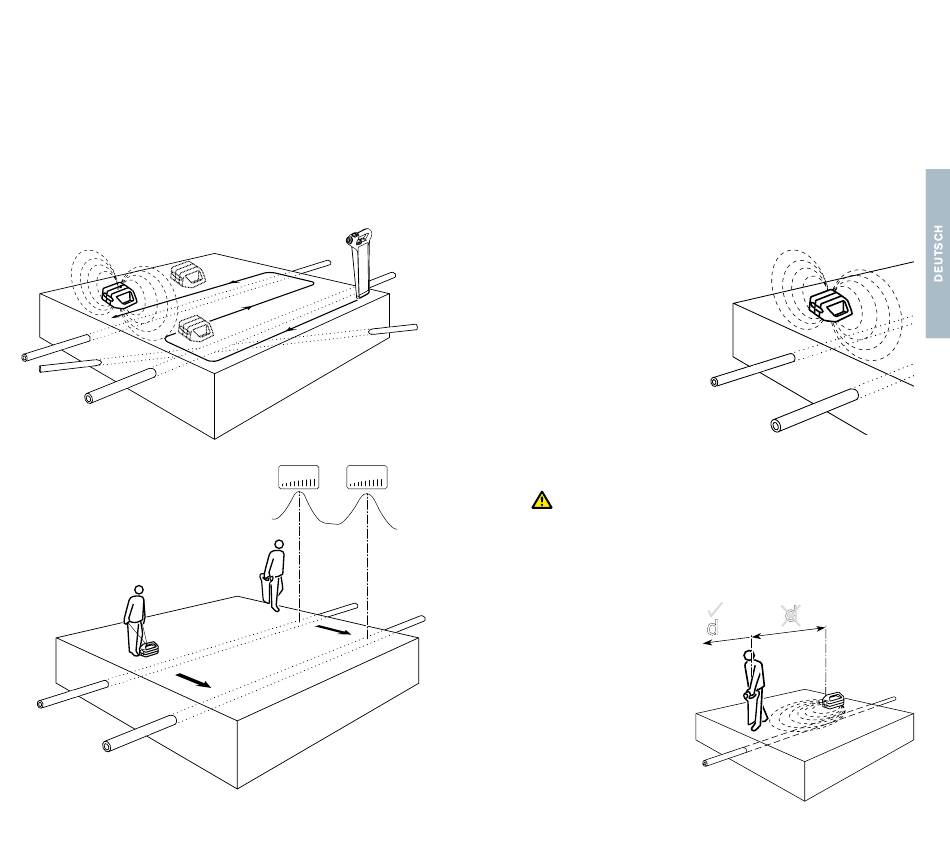

Wenn Sie den Genny4-Sender auf die Seite legen, wird der Bereich
mit dem Genny-Signal geflutet. Beachten Sie, dass das Signal bei
dieser Lage des Geräts nicht direkt unter dem Genny4-Sender
ausgesendet wird. Sie müssen diesen Vorgang deshalb wiederholen,
indem Sie den Genny4-Sender um mindestens 1 Meter weiter
verschieben. Wahlweise können Sie eine Methode verwenden, bei
der zwei Personen einen Bereich auf erdverlegte Leitungen absuchen,
siehe Abbildung.
34
eliminierung angrenzender kabel oder rohre (Nullung)
Bei einigen Anwendungen kann ein Kabel oder Rohr ein Signal führen,
das angrenzende Leitungen überdeckt. So kann zum Beispiel ein
starkes Ortungssignal in einem großen Kabel geführt werden, das
in der Nähe eines zweiten Kabels mit einem kleineren Signal verlegt
ist. In dieser Situation wird der C.A.T4-Empfänger das Signal vom
größeren Kabel erkennen. Es kann jedoch nicht erwartet werden, dass
es das zweite Kabel auch erkennt. Für das Orten des zweiten Kabels
gehen Sie folgendermaßen vor:
1. Verwenden Sie den Genny4-Sender im Induktionsmodus und
legen Sie ihn über dem großen Kabel auf die Seite, und zwar in
der abgebildeten Richtung.
2. Das Kabel unter dem
Genny4-Sender wird
nun nicht von einem
Ortungssignal erreicht.
Andere Kabel in der Nähe
empfangen jedoch das
Genny-Signal und können
jetzt mit dem C.A.T4-
Empfänger geortet werden.
schätzung der leitungstiefe mit C.a.T4+/eC.a.T4+
und Genny4
Verwenden Sie die Tiefenmessfunktion der Empfänger
C.A.T4+/eC.A.T4+ nicht dazu, um zu beurteilen, ob Grabarbeiten
mit einer Maschine angebracht sind.
Tiefenmessungen sind nur möglich, wenn die Empfänger C.A.T4+
oder eC.A.T4+ auf Genny-Modus geschaltet sind.
Bei Einsatz des Genny4-
Senders im Induktionsmodus
müssen Sie sicherstellen,
dass die Tiefenschätzposition
mindestens 10 m vom
Genny-Sender entfernt ist.
Bei der Verwendung des
Direktanschlusses oder einer
Sendezange kann dieser
Abstand auf ca. 5 m verringert
werden. Sobald Sie ein Kabel
oder Rohr geortet haben,
Mindestens 10 Meter
empfohlen
35
