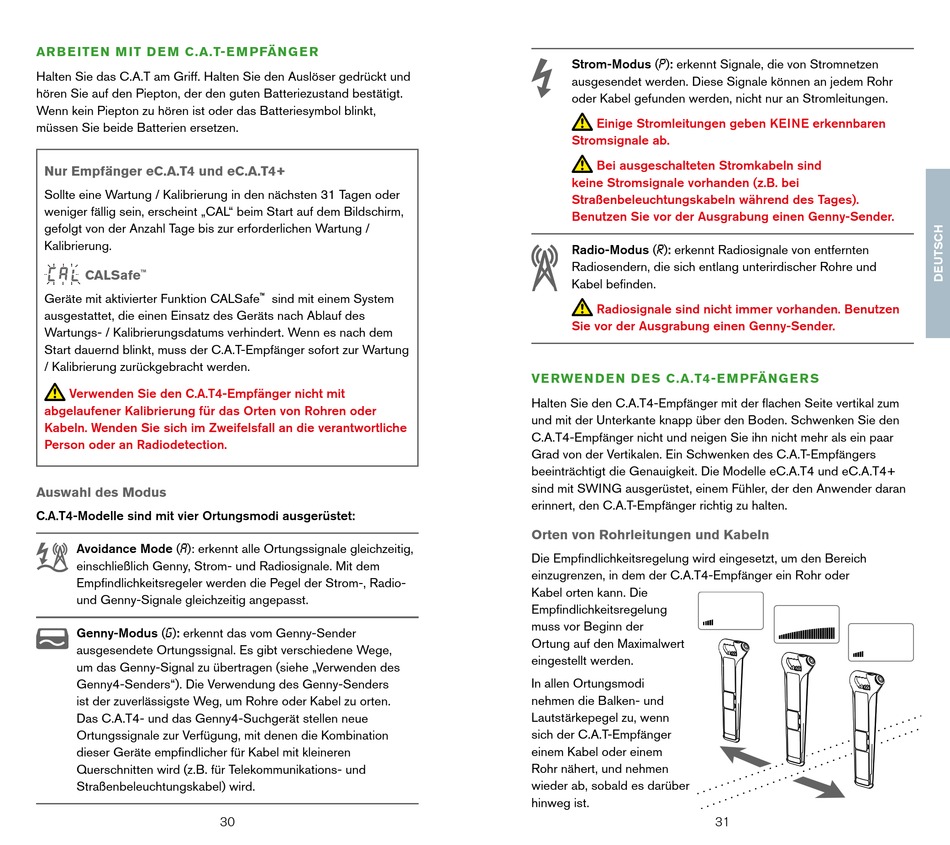

Glomar C.A.T4 Handbuch Seite 16

ar B e ITe N M IT d e M C.a.T-e M pfÄN G e r
Halten Sie das C.A.T am Griff. Halten Sie den Auslöser gedrückt und
hören Sie auf den Piepton, der den guten Batteriezustand bestätigt.
Wenn kein Piepton zu hören ist oder das Batteriesymbol blinkt,
müssen Sie beide Batterien ersetzen.
Nur empfänger eC.a.T4 und eC.a.T4+
Sollte eine Wartung / Kalibrierung in den nächsten 31 Tagen oder
weniger fällig sein, erscheint „CAL" beim Start auf dem Bildschirm,
gefolgt von der Anzahl Tage bis zur erforderlichen Wartung /
Kalibrierung.
Calsafe
™
Geräte mit aktivierter Funktion CALSafe
ausgestattet, die einen Einsatz des Geräts nach Ablauf des
Wartungs- / Kalibrierungsdatums verhindert. Wenn es nach dem
Start dauernd blinkt, muss der C.A.T-Empfänger sofort zur Wartung
/ Kalibrierung zurückgebracht werden.
Verwenden Sie den C.A.T4-Empfänger nicht mit
abgelaufener Kalibrierung für das Orten von Rohren oder
Kabeln. Wenden Sie sich im Zweifelsfall an die verantwortliche
Person oder an Radiodetection.
auswahl des Modus
C.A.T4-Modelle sind mit vier Ortungsmodi ausgerüstet:
Avoidance Mode ( A ): erkennt alle Ortungssignale gleichzeitig,
einschließlich Genny, Strom- und Radiosignale. Mit dem
Empfindlichkeitsregeler werden die Pegel der Strom-, Radio-
und Genny-Signale gleichzeitig angepasst.
Genny-Modus ( G ): erkennt das vom Genny-Sender
ausgesendete Ortungssignal. Es gibt verschiedene Wege,
um das Genny-Signal zu übertragen (siehe „Verwenden des
Genny4-Senders"). Die Verwendung des Genny-Senders
ist der zuverlässigste Weg, um Rohre oder Kabel zu orten.
Das C.A.T4- und das Genny4-Suchgerät stellen neue
Ortungssignale zur Verfügung, mit denen die Kombination
dieser Geräte empfindlicher für Kabel mit kleineren
Querschnitten wird (z.B. für Telekommunikations- und
Straßenbeleuchtungskabel) wird.
™ sind mit einem System
30
Strom-Modus ( P ): erkennt Signale, die von Stromnetzen
ausgesendet werden. Diese Signale können an jedem Rohr
oder Kabel gefunden werden, nicht nur an Stromleitungen.
Einige Stromleitungen geben KEINE erkennbaren
Stromsignale ab.
Bei ausgeschalteten Stromkabeln sind
keine Stromsignale vorhanden (z.B. bei
Straßenbeleuchtungskabeln während des Tages).
Benutzen Sie vor der Ausgrabung einen Genny-Sender.
Radio-Modus ( R ): erkennt Radiosignale von entfernten
Radiosendern, die sich entlang unterirdischer Rohre und
Kabel befinden.
Radiosignale sind nicht immer vorhanden. Benutzen
Sie vor der Ausgrabung einen Genny-Sender.
ve rWe N d e N d e s C.a.T4-e M pfÄN G e r s
Halten Sie den C.A.T4-Empfänger mit der flachen Seite vertikal zum
und mit der Unterkante knapp über den Boden. Schwenken Sie den
C.A.T4-Empfänger nicht und neigen Sie ihn nicht mehr als ein paar
Grad von der Vertikalen. Ein Schwenken des C.A.T-Empfängers
beeinträchtigt die Genauigkeit. Die Modelle eC.A.T4 und eC.A.T4+
sind mit SWING ausgerüstet, einem Fühler, der den Anwender daran
erinnert, den C.A.T-Empfänger richtig zu halten.
orten von rohrleitungen und kabeln
Die Empfindlichkeitsregelung wird eingesetzt, um den Bereich
einzugrenzen, in dem der C.A.T4-Empfänger ein Rohr oder
Kabel orten kann. Die
Empfindlichkeitsregelung
muss vor Beginn der
Ortung auf den Maximalwert
eingestellt werden.
In allen Ortungsmodi
nehmen die Balken- und
Lautstärkepegel zu, wenn
sich der C.A.T-Empfänger
einem Kabel oder einem
Rohr nähert, und nehmen
wieder ab, sobald es darüber
hinweg ist.
31
