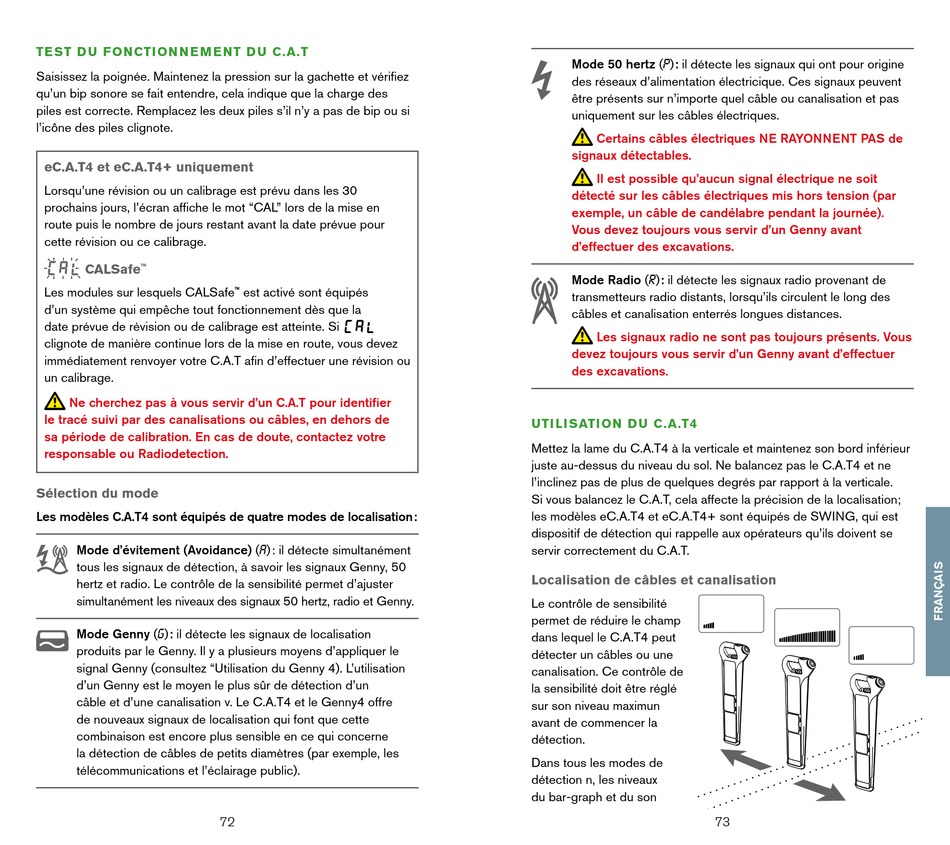

Glomar C.A.T4 Handbuch Seite 37

Te sT d U f oN CTI oN N e M e NT d U C.a.T
Saisissez la poignée. Maintenez la pression sur la gachette et vérifiez
qu'un bip sonore se fait entendre, cela indique que la charge des
piles est correcte. Remplacez les deux piles s'il n'y a pas de bip ou si
l'icône des piles clignote.
eC.a.T4 et eC.a.T4+ uniquement
Lorsqu'une révision ou un calibrage est prévu dans les 30
prochains jours, l'écran affiche le mot "CAL" lors de la mise en
route puis le nombre de jours restant avant la date prévue pour
cette révision ou ce calibrage.
Calsafe
™
Les modules sur lesquels CALSafe
d'un système qui empêche tout fonctionnement dès que la
date prévue de révision ou de calibrage est atteinte. Si
clignote de manière continue lors de la mise en route, vous devez
immédiatement renvoyer votre C.A.T afin d'effectuer une révision ou
un calibrage.
Ne cherchez pas à vous servir d'un C.A.T pour identifier
le tracé suivi par des canalisations ou câbles, en dehors de
sa période de calibration. En cas de doute, contactez votre
responsable ou Radiodetection.
sélection du mode
Les modèles C.A.T4 sont équipés de quatre modes de localisation:
Mode d'évitement (Avoidance) (
tous les signaux de détection, à savoir les signaux Genny, 50
hertz et radio. Le contrôle de la sensibilité permet d'ajuster
simultanément les niveaux des signaux 50 hertz, radio et Genny.
Mode Genny ( G ): il détecte les signaux de localisation
produits par le Genny. Il y a plusieurs moyens d'appliquer le
signal Genny (consultez "Utilisation du Genny 4). L'utilisation
d'un Genny est le moyen le plus sûr de détection d'un
câble et d'une canalisation v. Le C.A.T4 et le Genny4 offre
de nouveaux signaux de localisation qui font que cette
combinaison est encore plus sensible en ce qui concerne
la détection de câbles de petits diamètres (par exemple, les
télécommunications et l'éclairage public).
™ est activé sont équipés
A ) : il détecte simultanément
72
Mode 50 hertz ( P ) : il détecte les signaux qui ont pour origine
des réseaux d'alimentation électricique. Ces signaux peuvent
être présents sur n'importe quel câble ou canalisation et pas
uniquement sur les câbles électriques.
Certains câbles électriques NE RAYONNENT PAS de
signaux détectables.
Il est possible qu'aucun signal électrique ne soit
détecté sur les câbles électriques mis hors tension (par
exemple, un câble de candélabre pendant la journée).
Vous devez toujours vous servir d'un Genny avant
d'effectuer des excavations.
Mode Radio ( R ) : il détecte les signaux radio provenant de
transmetteurs radio distants, lorsqu'ils circulent le long des
câbles et canalisation enterrés longues distances.
Les signaux radio ne sont pas toujours présents. Vous
devez toujours vous servir d'un Genny avant d'effectuer
des excavations.
UTI lI saTI oN d U C.a.T4
Mettez la lame du C.A.T4 à la verticale et maintenez son bord inférieur
juste au-dessus du niveau du sol. Ne balancez pas le C.A.T4 et ne
l'inclinez pas de plus de quelques degrés par rapport à la verticale.
Si vous balancez le C.A.T, cela affecte la précision de la localisation;
les modèles eC.A.T4 et eC.A.T4+ sont équipés de SWING, qui est
dispositif de détection qui rappelle aux opérateurs qu'ils doivent se
servir correctement du C.A.T.
localisation de câbles et canalisation
Le contrôle de sensibilité
permet de réduire le champ
dans lequel le C.A.T4 peut
détecter un câbles ou une
canalisation. Ce contrôle de
la sensibilité doit être réglé
sur son niveau maximun
avant de commencer la
détection.
Dans tous les modes de
détection n, les niveaux
du bar-graph et du son
73
