SHOWTEC SC-2412 Bedienungsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SHOWTEC SC-2412
Inhaltszusammenfassung für SHOWTEC SC-2412
- Seite 1 SC-2412 ORDERCODE 50710...
- Seite 2 Sehr geehrter Kunde, vielen Dank, dass Sie sich für ein Produkt von Showtec entschieden haben. Sie werden an dem SC-2412 viel Freude haben. Sollten Sie sich noch für andere Showtec-Produkte interessieren, senden Sie uns eine eMail an: iwant@showtec.info oder besuchen Sie unsere Website www.showtec.info...
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec SC-2412 Produkt-Anleitung ™ Warnung.................…...……………..…………………………….………… Sicherheitshinweise…………………………………………………………………………………………………….. Bestimmungsgemäße Verwendung…….………………………………………………………………………….. Rückgabe Prozedur…………………………………………………………………………........Ansprüche………………………………………………………………………............Gerätebeschreibung............…...……………..…………………………….………… Features…………………….……………………………………………………………………………………………. Controller Vorderseite............................Controller Rückseite............................Installation................…...…………………………………….………………. Aufstellung und Bedienung...............……..…………………………………………. Bedienung..................……….…………………………....- Faderregelung..........……………………………………......... - Schalten zwischen page A und page B (Kanäle 1-24 und 25-48....………......Program Mode (record enable) ..............………........ -
Seite 4: Warnung
Verpackung feststellen, benachrichtigen Sie bitte sofort Ihren Händler. Bewahren Sie den Karton und das dazugehörige Verpackungsmaterial auf. Wenn Sie die gelieferte Ware zurück an den Hersteller senden müssen ist es wichtig, dass das Produkt im Originalkarton bzw. in der Originalverpackung verschickt wird. Ihr Versand schließt ein: • SC-2412 • Betriebsanleitung WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! -
Seite 5: Bestimmungsgemäße Verwendung
Nie das Gerät in kurzen Intervallen an- und ausschalten, da die Lebensdauer erheblich reduziert wird. Nie der SC-2412 bei Gewitter verwenden. Das Gerät bei Gewitter sofort vom Netz trennen . Schütteln Sie das Gerät nicht und vermeiden Sie Erschütterungen, wenn Sie das Gerät installieren und bedienen. -
Seite 6: Rückgabe Prozedur
Grün Grün Erde Vergewissern Sie sich, dass der SC-2412 immer korrekt an Erde angeschlossen ist. Rückgabe Prozedur Eventuelle Rücksendungen müssen immer franco verschickt werden und sollten immer in der ursprünglichen Verpackung. Das Paket muss mit einer Rückholermächtigungs-Zahl (RMA Zahl) beschriftet werden. -
Seite 7: Gerätebeschreibung

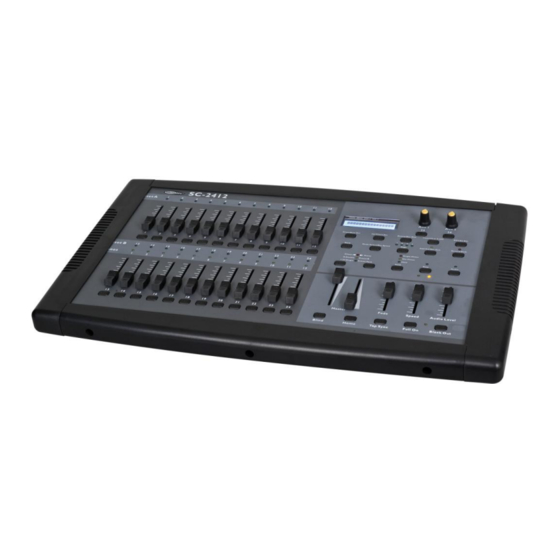

GERÄTEBESCHREIBUNG Der SC-2412 ist ein intelligenter Controller. Er erlaubt die Steuerung von 48 Kanälen mit 96 Szenen/Chaseplayback Faders. Jede Szene/Verfolgung kann bis zu 1000 einzelne Schritte enthalten. Wenn man im CHASE◄►SCENE Modus ist, gibt es 12 Faders für das Play-back der gespeicherten Programme. - Seite 8 1) Kanal Fader LED Für Kanäle 1-12 (25-36). 2) Kanal Fader Diese Regler 1-12 (25-36)ändern den voreingestellten Output-Level proportional. 3) Kanal Flash Taste Diese Tasten werden dazu benutzt, einen bestimmten Kanal zur maximalen Intensität oder DMX Wert 255 zu bringen. Sie werden auch zur Programmierung verwendet. 4) Kanal Fader LEDs Für Kanäle 13-24 (37-48).
-
Seite 9: Controller Rückseite
26) Master A button Bringt die Kanäle 1-24 ganz auf die aktuelle Einstellung. 27) Master A So wird die Gesamt-Intensität eingestellt. 28) Blind Diese Funktion nimmt den Kanal aus dem Chase eines Programms heraus in den Chase ◄► Scene Modus. 29) Park Wählt den Single /Mix Chase aus, setzt die Kanäle 13-24 (37-48) ganz auf die aktuelle Einstellung oder programmiert aktuell eine Szene in den Master B Slider, je nach aktuellem Modus. -
Seite 10: Installation
Installation Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und Plastikeinlagen entfernt sind. Schrauben Sie das Gerät in ein 19“ Rack. Verbinden Sie alle Kabel. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch. -
Seite 11: Schalten Zwischen Page A Und
2.1.2 Schalten zwischen page A und page B (Kanäle 1-24 und 25-48) Schritt Beschreibung Drücken und halten Sie die record Taste & drücken Sie die Audio/ Page A_B Taste. Wenn Sie auf Page A sind, bringt diese Handlung Sie zu Page B. Wenn Sie auf Page B sind, bringt diese Handlung Sie zu Page A. -
Seite 12: Edit Enable
2.2.2 Edit enable Schritt Beschreibung Record enable Benutzen Sie die page -Taste, um die Seite auszuwählen, die das Programm enthält, das Sie bearbeiten möchten Drücken Sie die mode select Taste um Chase ◄► Scenes zu wählen. (Gobos oder Dimmer Werte). Halten Sie die edit Taste und drücken Sie die flash Taste (13-24) der Szene die Sie bearbeiten möchten. -
Seite 13: Record Löschen
2.2.5 Record löschen Schritt Beschreibung Record aktivieren Nehmen Sie eine Szene mit einem Step oder mehreren Steps auf. Um die Szene/ Szenen zu löschen, halten Sie die record-Taste gedrückt und tippen Sie die page-Taste. Alle LEDs blinken und zeigen an, dass alle Szenen gelöscht wurden. Anmerkungen: Alle Szenen die im temporären Speicher des Kontrollers gespeichert werden, werden durch diesen Prozess gelöscht. -
Seite 14: Einen Step/Mehrere Steps Bearbeiten
2.3.3 Einen Step/Mehrere Steps bearbeiten Schritt Beschreibung Aktivieren Sie den Edit-Mode. Tippen Sie auf die Step-Taste, um zu dem Step zu scrollen, den Sie bearbeiten möchten. Halten Sie die up- oder down-Taste gedrückt und tippen Sie auf die Flash-Taste, die zu dem entsprechenden DMX-Kanal der Szene gehört, die Sie verändern wollen, bis Sie die gewünschte Intensität auf dem Display sehen können. -
Seite 15: Eine Szene Durch Musiksteurung Abspielen
2.4.2 Eine Szene durch Musiksteurung abspielen Schritt Beschreibung Wählen Sie Ihre Szene aus, wie es oben (2.4.1) beschrieben ist. Tippen Sie die Audio-Taste, bis die LED-Anzeige leuchtet. Der Audio-Modus ist jetzt aktiv. Benutzten Sie den Audio-Level-Fader, um die Musikempfindlichkeit festzulegen. Benutzen Sie die audio level Fader um die Empfindlichkeit zu justieren. -
Seite 16: Wechseln Sie Den Speed-Mode Zwischen 5 Und 10 Minuten
2.4.5 Wechseln Sie den Speed-Mode zwischen 5 und 10 Minuten Schritt Beschreibung Halten Sie die Rec-Taste gedrückt. Tippen Sie die Flash-Taste #5 oder #10 3x ein, während Sie die Rec-Taste gedrückt halten. Die 5 min. oder 10 min. LED leuchtet um anzugeben, dass der Speed-Fader so eingestellt wurde, um im 5 oder 10 Minuten-Mode zu laufen 2.5 Auxiliary Funktionen Das ist der Prozess zur Steuerung zusätzlicher Funktionen. -
Seite 17: Midi Bedienung
2.6 Midi Bedienung Der Kontroller reagiert nur auf MIDI Befehle, für den von Ihnen angewiesenen MIDI-Channel. Alle MIDI- Steuerungen werden ausgeführt, durch die NOTE-ON Befehle zu benutzen. Alle anderen MIDI- Anweisungen werden ignoriert. Um ein Chase zu beenden, benutzen Sie Blackout On note. 2.6.1 MIDI IN einstellen Schritt Beschreibung Während Sie die Record-Taste gedrückt halten, tippen Sie die Flash-Taste #1 3x ein. -
Seite 18: Empfang Von Midi File Dump
2.6.3 Empfang von MIDI File Dump Schritt Beschreibung Während Sie die record-Taste gedrückt halten, tippen Sie gleichzeitig dreimal auf die flash-Taste #3. Auf dem Display ist MIDI FILEDUMP RECVING 000% zu lesen, wenn das Gerät im richtigen Modus ist. Während Sie die record-Taste gedrückt halten, tippen Sie auf die rec exit-Taste, um die MIDI-Einstellung zu verlassen. -
Seite 19: Wartung
6. Sollten der Controllelr nicht richtig funktionieren, dann sollten Sie das Gerät vom Netz trennen. 7. Kontrollieren Sie die Anschlüsse und die Stromversorgung von den Lichteffekten und von Sc-2412. 8. Wenn alles richtig ist, schliessen Sie das Gerät wieder ans Netz an. -
Seite 20: Produktbeschreibungen
Produktbeschreibung Modell: Showtec SC2412 Power Adapter : DC 12-18V 500mA Min. DMX-Output: 3-pin female XLR MIDI-Signal: 5-pin standard interface Audio Input: 100 mV~1Vpp. Interne Sicherung: F0.5A 250V 5x20 mm Gewicht : 4,7 kg Design und Produktspezifikationen unterliegen Änderungen ohne vorherige Ankündigung.
