4 Montieren
Stutzen
14

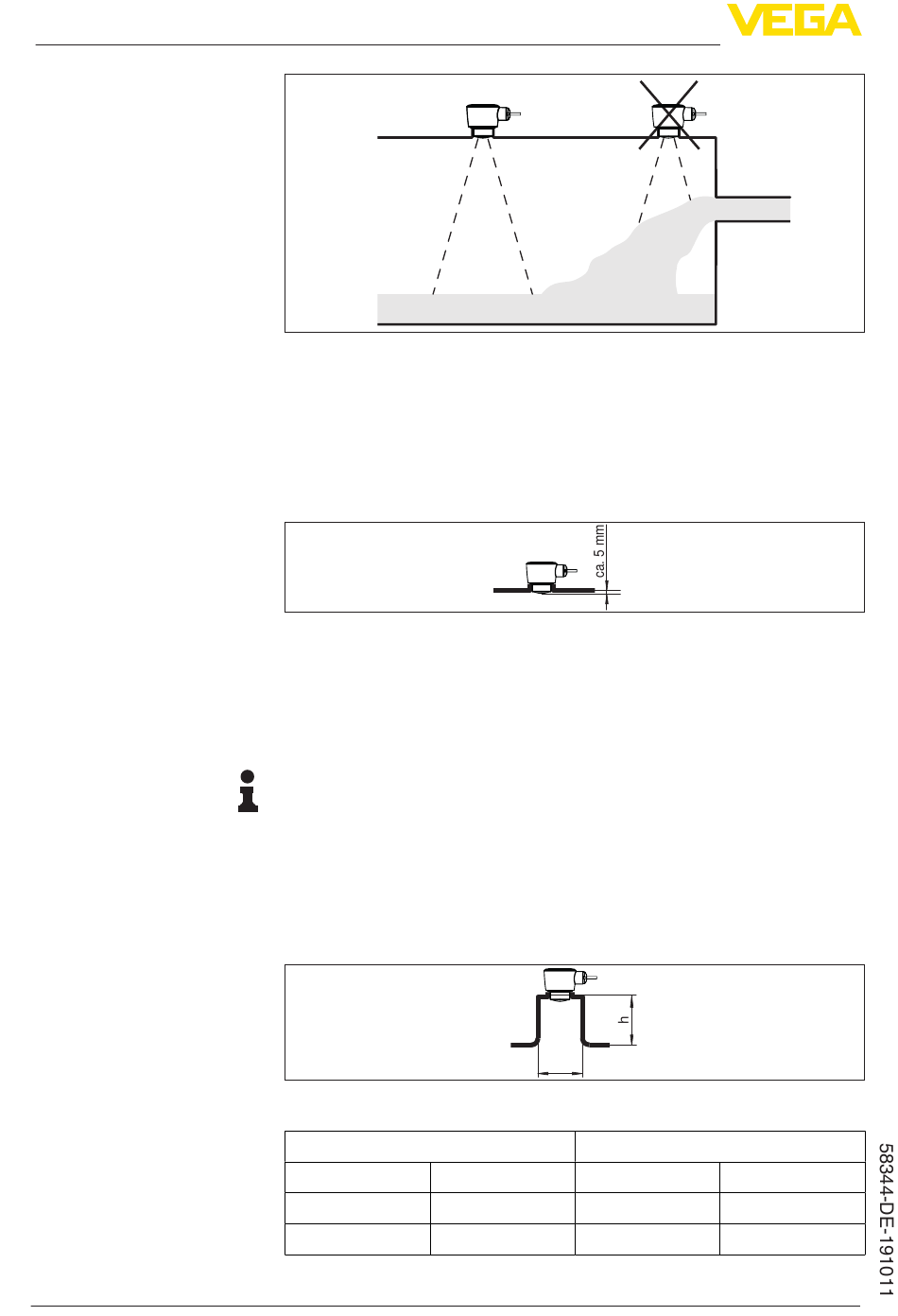

Abb. 11: Montage des Radarsensors bei einströmendem Medium
Bei Stutzenmontage sollte der Stutzen möglichst kurz und das Stut-
zenende abgerundet sein. Damit werden Störreflexionen durch den
Stutzen gering gehalten.
Bei Gewindestutzen sollte der Antennenrand mindestens 5 mm
(0.2 in) aus dem Stutzen herausragen.
Abb. 12: Empfehlenswerte Gewindestutzenmontage des VEGAPULS C 22
Bei guten Reflexionseigenschaften des Füllguts können Sie den
VEGAPULS C 22 auch auf Rohrstutzen montieren, die länger als die
Antenne sind. Das Stutzenende sollte in diesem Fall glatt und gratfrei,
wenn möglich sogar abgerundet sein.
Hinweis:
Bei der Montage auf längeren Rohrstutzen empfehlen wir, eine Störsi-
gnalausblendung durchführen (siehe Kapitel "Parametrieren").
Richtwerte für die Stutzenlängen finden Sie in der nachfolgenden
Abbildung bzw. Tabelle. Die Werte wurde aus typischen Anwendun-
gen abgeleitet. Abweichend von den vorgeschlagenen Abmessungen
sind auch größere Stutzenlängen möglich, allerdings müssen die
örtlichen Gegebenheiten berücksichtigt werden.
Abb. 13: Rohrstutzenmontage bei abweichenden Rohrstutzenmaßen
Stutzendurchmesser d
40 mm 1½"
50 mm 2"
80 mm 3"
d
Stutzenlänge h
≤ 150 mm
≤ 200 mm
≤ 300 mm
VEGAPULS C 22 • Zweileiter 4 ... 20 mA/HART
≤ 5.9 in
≤ 7.9 in
≤ 11.8 in
