14 Anhang

14.1 Technische Daten

Hinweis für zugelassene Geräte
Für zugelassene Geräte (z. B. mit Ex-Zulassung) gelten die technischen Daten in den entsprechen-
den Sicherheitshinweisen im Lieferumfang. Diese können, z. B. bei den Prozessbedingungen oder
der Spannungsversorgung, von den hier aufgeführten Daten abweichen.
Alle Zulassungsdokumente können über unsere Homepage heruntergeladen werden.
Werkstoffe und Gewichte
Werkstoffe, medienberührt
Ʋ Antenne, Prozessanschluss
Ʋ Prozessdichtung
Werkstoffe, nicht medienberührt
Ʋ Gehäuse
Ʋ Dichtung Kabeleinführung
Ʋ Anschlusskabel
Gewicht
Ʋ Gerät
Ʋ Anschlusskabel
Prozessanschluss
Montageverbindung
Max. Anzugsmoment Einschraubstutzen 25 Nm (18.44 lbf ft)
Eingangsgröße
Messgröße

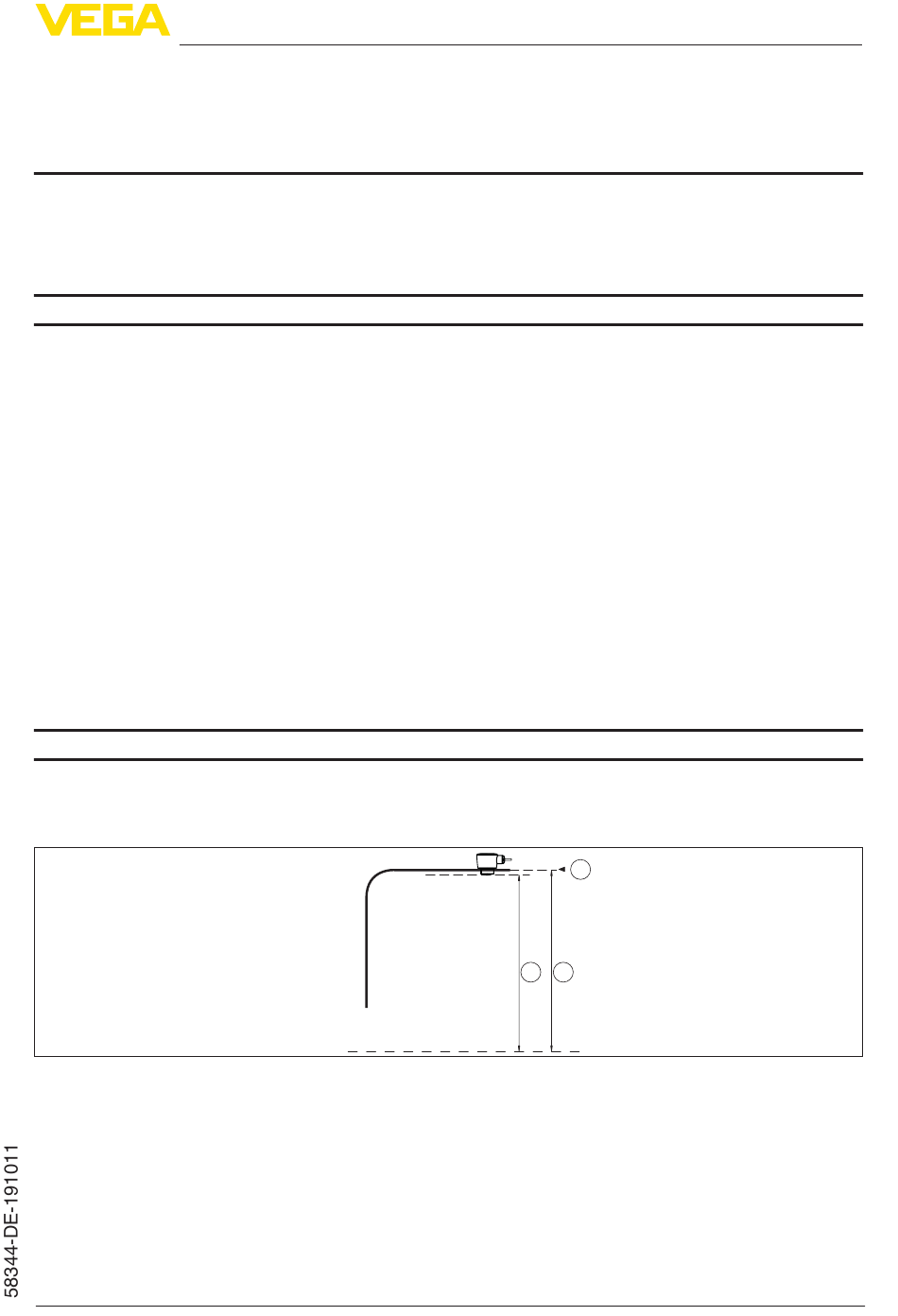

Abb. 28: Daten zur Eingangsgröße
1
Bezugsebene
2
Messgröße, max. Messbereich
Max. Messbereich
2)
Empfohlener Messbereich
Abhängig von Anwendung und Medium
2)
Bei Schüttgütern
3)
VEGAPULS C 22 • Zweileiter 4 ... 20 mA/HART
PVDF
FKM
PVDF
NBR
PUR
0,7 kg (1.543 lbs)
0,1 kg/m
Gewinde G1½, R1½, 1½ NPT
Gewinde G1, R1, 1 NPT
Messgröße ist der Abstand zwischen dem Antennen-
rand des Sensors und der Füllgutoberfläche. Der Anten-
nenrand ist auch die Bezugsebene für die Messung.
15 m (49.21 ft)
bis 10 m (32.81 ft)
3)
1
3
2
14 Anhang
43
