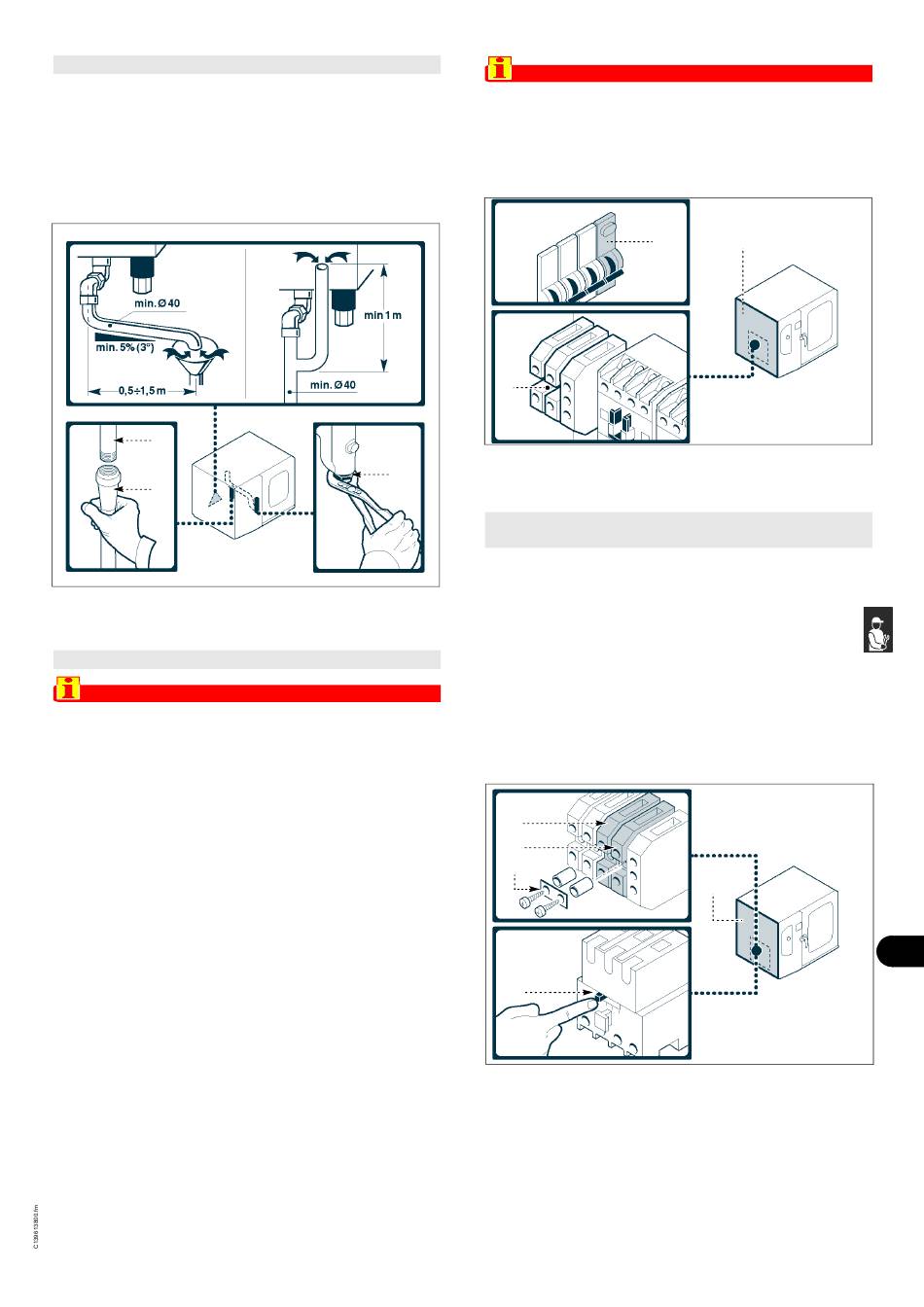

CONEXIÓN AL TUBO DE DESAGÜE
Para efectuar esta operación, aplicar las siguientes instruccio-
nes.
Conectar el tubo de red (A) con el tubo (C) de empalme del apa-
rato.
El tubo de desagüe del aparato dispone de un tapón (B)
que permite descargar los residuos depositados.
C
A
CONEXIÓN ELÉCTRICA
Importante
La conexión deberá asignarse al personal autorizado y
experto, que deberá respetar las leyes vigentes en ma-
teria y utilizar siempre materiales adecuados y previ-
stos por el constructor.
El aparato se suministra con tensión de funcionamien-
to a 400V/3N/PE, posible de conmutar a 230V/3/PE.
Antes de realizar cualquier operación se deberá de-
sconectar la alimentación eléctrica general.
Conecte el aparato a la red eléctrica de alimentación respetan-
do las siguientes instrucciones.
1- De no estar presente, instale cerca del aparato un interrup-
tor automático aislador (M) que presente las siguientes ca-
racterísticas.
– Desenganchador térmico (para regulación véase tabla de
pág. 3)
– Desenganchador diferencial regulado a 30 mA
– Categoría B o C (IEC 898)
2- Destornille los tornillos y desmonte el panel lateral (N).
3- Conecte el interruptor automático de palanca (M) al tablero de
bornes (P) del aparato y a la red eléctrica de alimentación,
según las indicaciones mencionadas en el esquema eléctrico
ilustrado al final del manual, utilizando un cable que presente
las siguientes características.
– Peso: ≥del tipo H05RN-F (designación 245 IEC 57)
– Temperatura de empleo: ≥70°C.
Importante
7/11
Durante las operaciones de enlace se deberá prestar es-
pecial atención a la conexión de los cables de neutro y de
tierra ya que, en caso de no ser correctamente efectuada,
el quemador no se encenderá.
4- Vuelva a montar el panel y a enroscar los tornillos una vez ter-
minada la operación.
P
B
TRANSFORMACIÓN
ALIMENTACIÓN ELÉCTRICA
El equipo se suministra con tensión de funcionamiento a 400V/
3N (indicada en el adhesivo aplicado en la placa de indentifica-
IDM-39614000500.tif
ción) y es posible efectuar la transformación en 230V/3,
como indicado a continuación.
Lleve a cabo las siguientes operaciones.
1- Desconecte la alimentación eléctrica general.
2- Destornille los tornillos y retire el panel lateral (N).
3- Introduzca el puente (Q) para conectar eléctricamente los
bornes (R) y (S).
4- Con la palanca (T), regule el dispositivo de protección motor
en 3A.
R
S
Q
T
- 11 -
N
M
IDM-39603801400.tif
N
IDM-39603802600.tif
7/12
