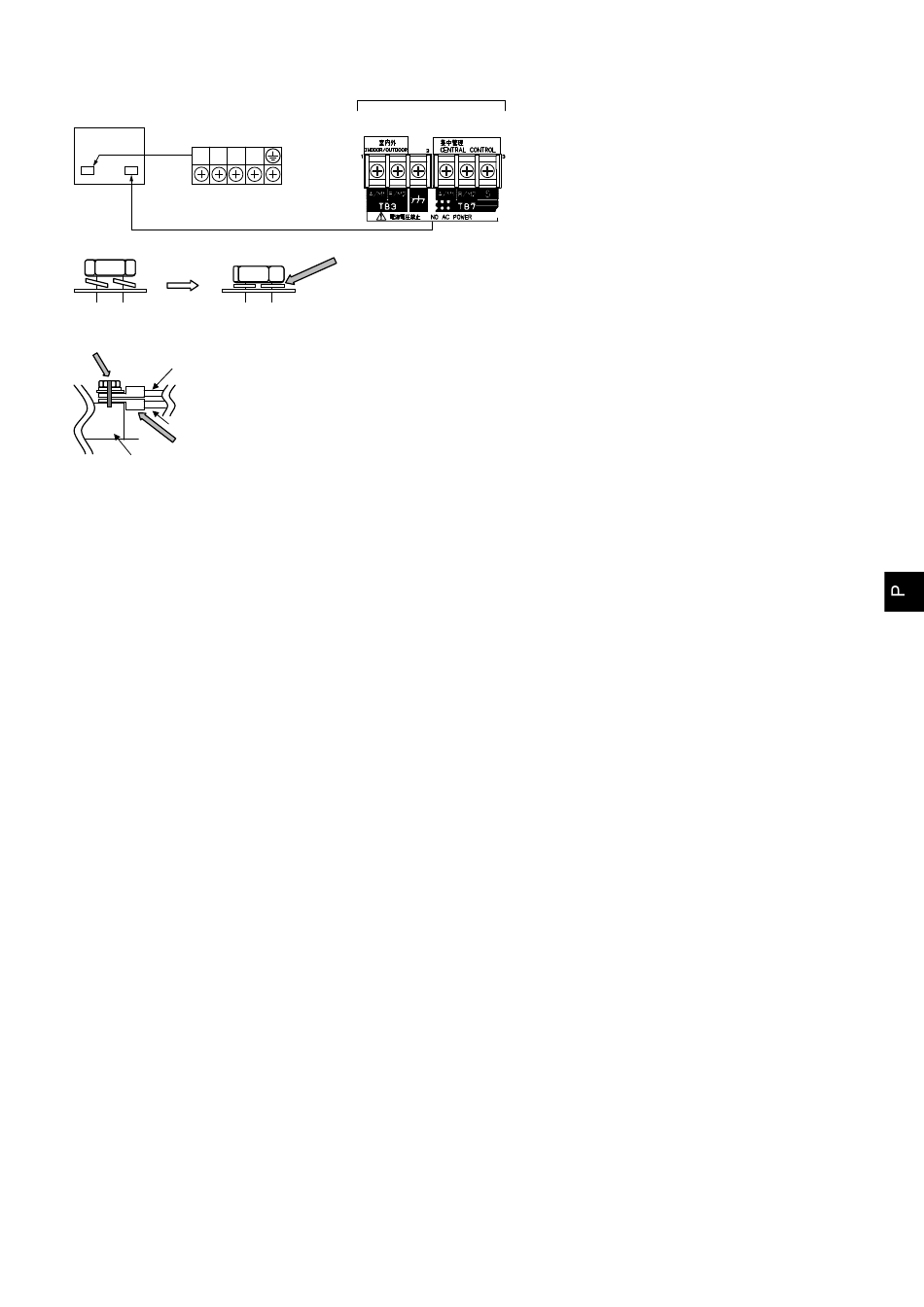

10-5-3. Ligar os cabos
Ⓑ
Ⓐ
L1 L2 L3 N
Ⓐ
Ⓐ
Ⓓ
Ⓑ Ⓑ
Ⓒ
Ⓓ
Ⓔ
Ⓐ
Ⓔ
Ⓒ
・Ligue os cabos respetivos ao bloco de terminais da alimentação e ao bloco de terminais de transmissão. A
ligação errada impede o sistema de funcionar.
・Nunca ligue o cabo de alimentação ao bloco de terminais de transmissão. Se o fizer, provocará danos nos
componentes elétricos.
・Ao ligar os cabos ao TB7, certifique-se de que a tensão é igual ou inferior a 20 VCC.
・Os cabos de transmissão devem estar (5 cm (2 pol) ou mais) afastado do cabo de alimentação para não serem
influenciados pelo ruído elétrico do cabo de alimentação. (Não coloque os cabos de transmissão e o cabo de
alimentação na mesma conduta).
・Respeite o binário de aperto para cada tipo de parafuso, conforme apresentado abaixo. Tenha cuidado para
não usar um binário de aperto excessivo que possa danificar o parafuso.
Bloco de terminais (TB1 (parafuso M6)): 2,5–2,9 [N·m]
Bloco de terminais (TB3, TB7 (parafuso M3,5)): 0,82–1,0 [N·m]
・Ao apertar os parafusos, não empurre a chave com demasiado força para não danificar o parafuso.
・Faça uma marca de alinhamento com um marcador permanente ao longo da cabeça do parafuso, da anilha e
do terminal depois de apertar os parafusos.
① Ligue o cabo de transmissão interior-exterior ao TB3.
Se ligar unidades múltiplas exteriores ao mesmo sistema de refrigerante, utilize uma ligação em cadeia para
ligar o TB3 (M1, M2, terminal de terra) das unidades exteriores. O cabo de transmissão interior - exterior para a
unidade interior deve ser ligado ao TB3 (M1, M2, terminal de terra) de apenas uma das unidades exteriores.
Ligue a blindagem ao terminal de terra.
② Ligue os cabos de transmissão de controlo centralizado (entre o sistema de controlo centralizado e as unidades
exteriores de diferentes sistemas de refrigeração) ao TB7.
Se existirem várias unidades exteriores ligadas ao mesmo sistema de refrigeração, utilize uma ligação em
cadeia para ligar ao TB7 (M1, M2, S) em todas as unidades exteriores.*
*1 Se o TB7 das unidades exteriores do mesmo sistema de refrigerante não estiverem ligadas com uma ligação em cadeia, ligue o cabo de
transmissão de controlo centralizado ao TB7 na OC. Se a OC estiver avariada, ou se o controlo centralizado estiver a ser utilizado ao
desligar a alimentação, utilize uma ligação em cadeia para ligar o TB7 à OC, a OS1 e a OS2. (Se a unidade exterior cujo jumper de
alimentação CN41 na placa de controlo foi substituído pelo CN40 não estiver operacional ou a alimentação estiver desligada, o controlo
centralizado não será utilizado mesmo que o TB7 possua uma ligação em cadeia).
③ Quando a unidade de alimentação não estiver ligada ao cabo de transmissão de controlo centralizado,
desloque o jumper da alimentação de CN41 para CN40 em apenas uma das unidades exteriores.
④ Na unidade exterior cujo jumper de alimentação foi movido de CN41 para CN40, efetue o curto-circuito do
terminal S e do terminal de terra.
⑤ Ligue os terminais M1 e M2 do bloco de terminais de transmissão na unidade interior que possui o endereço
menor no grupo ao bloco de terminais no controlador remoto.
⑥ Se for usado um controlo do sistema, ajuste o SW5-1 de todas as unidades exteriores para ON.
⑦ Fixe os cabos com a braçadeira abaixo do bloco de terminais.
KD79S703H01
Ⓒ
Ⓓ
Bloco de terminais com parafusos soltos
Ⓐ
Ⓒ
Bloco de terminais devidamente instalado
Ⓑ
As anilhas de pressão devem estar paralelas ao bloco de terminais.
Ⓒ
Ⓑ
Cabos de alimentação, cabos de transmissão
Ligação em cadeia (apenas cabos de transmissão)
Blocos de terminais (TB1, TB3, TB7)
Faça uma marca de alinhamento.
Instale os terminais redondos de costas.
Caixa de controlo
Ⓐ
Bloco terminal de alimentação (TB1)
Ⓑ
Cabo de transmissão
Ⓒ
Ⓔ
Bloco de terminais para cabo de transmissão interior-
Ⓓ
exterior (TB3)
Bloco de terminais para cabo de transmissão de
Ⓔ
controlo centralizado (TB7)
1 Ligue a blindagem ao terminal S.
