Vorlegeplatte; Konvektionsluft - Scan 5003-S Fr Montage- Und Bedienungsanleitung

VORLEGEPLATTE

Wenn Sie den Kamineinsatz auf einem brennbaren Boden aufstellen, müssen Sie die nationalen und örtlichen Vorschriften zur
Größe der nicht brennbaren Unterlage, die zur Abdeckung des Bodens um den Kaminofen erforderlich ist, beachten.
Scan 5003-S FL
Ihr örtlicher Scan Händler kann Sie hinsichtlich der Vorschriften zum Schutz brennbaren Materials in der Nähe Ihres Kaminein-
satzes beraten.
Die Vorlegeplatte soll den Boden und brennbares Material vor allen evtl. auftretenden Funken schützen.
552

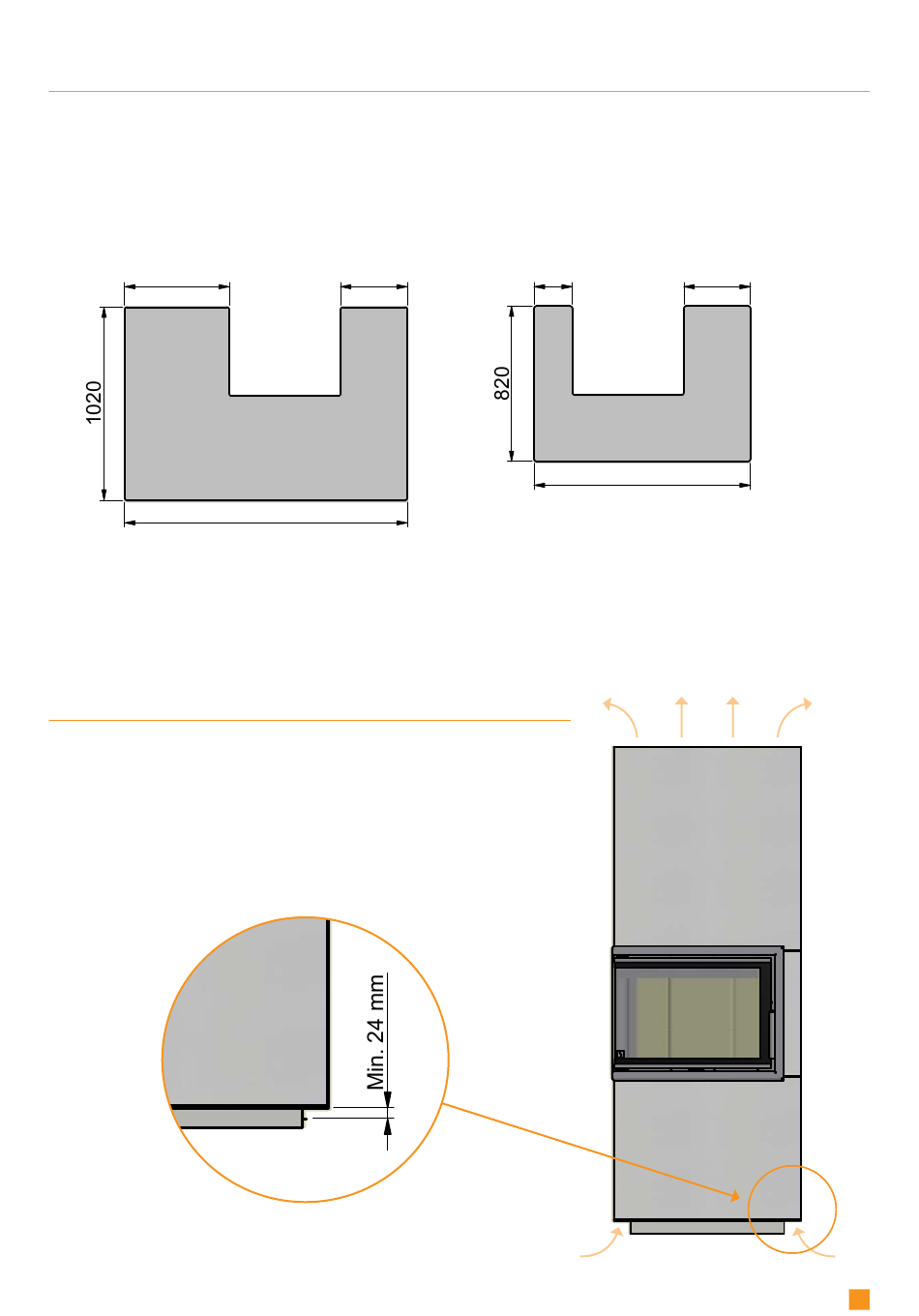

Große Vorlegeplatte aus Klarglas oder
rauchfarbigem Glas

KONVEKTIONSLUFT

Konvektion bedeutet, dass es eine Luftzirkulation gibt, die sichert, dass die
Wärme gleichmäßig im Raum verteilt wird. Es ist wichtig, dass die Forderungen
für die Konvektionsfläche eingehalten werden.
¬ Min. Fläche für Konvektionsluft nach innen: 500 cm
¬ Min. Fläche für Konvektionsluft nach außen: 760 cm
Wenn es nicht genügend Konvektionsluft gibt, kann die Umrahmung beschädigt
werden. Die Konvektionslöcher dürfen nicht blockiert werden.
Scan 5003-S FR/FL Name:
Stove:
Material:
Weight:
Articlenumber:
C:\Working Folder\Designs\Scan 5003\95003070.idw
Path:
352
Minimum frihøjde over gulvplader:
1492
Scan 5004-S FRL
2
2
Gulvplader
10,10 kg
Area: 1349432 mm^2
202
1142
Kleine Vorlegeplatte aus Klarglas oder
rauchfarbigem Glas
(Achtung: diese kleine Platte entspricht nicht
den Sicherheitsabständen in Deutschland!)
Scan 5003-S FL
Drawing
Date: 20-08-2019
number:
Constructed/Changed by: KEN
SCAN A/S
DK-5492 Vissenbjerg©
