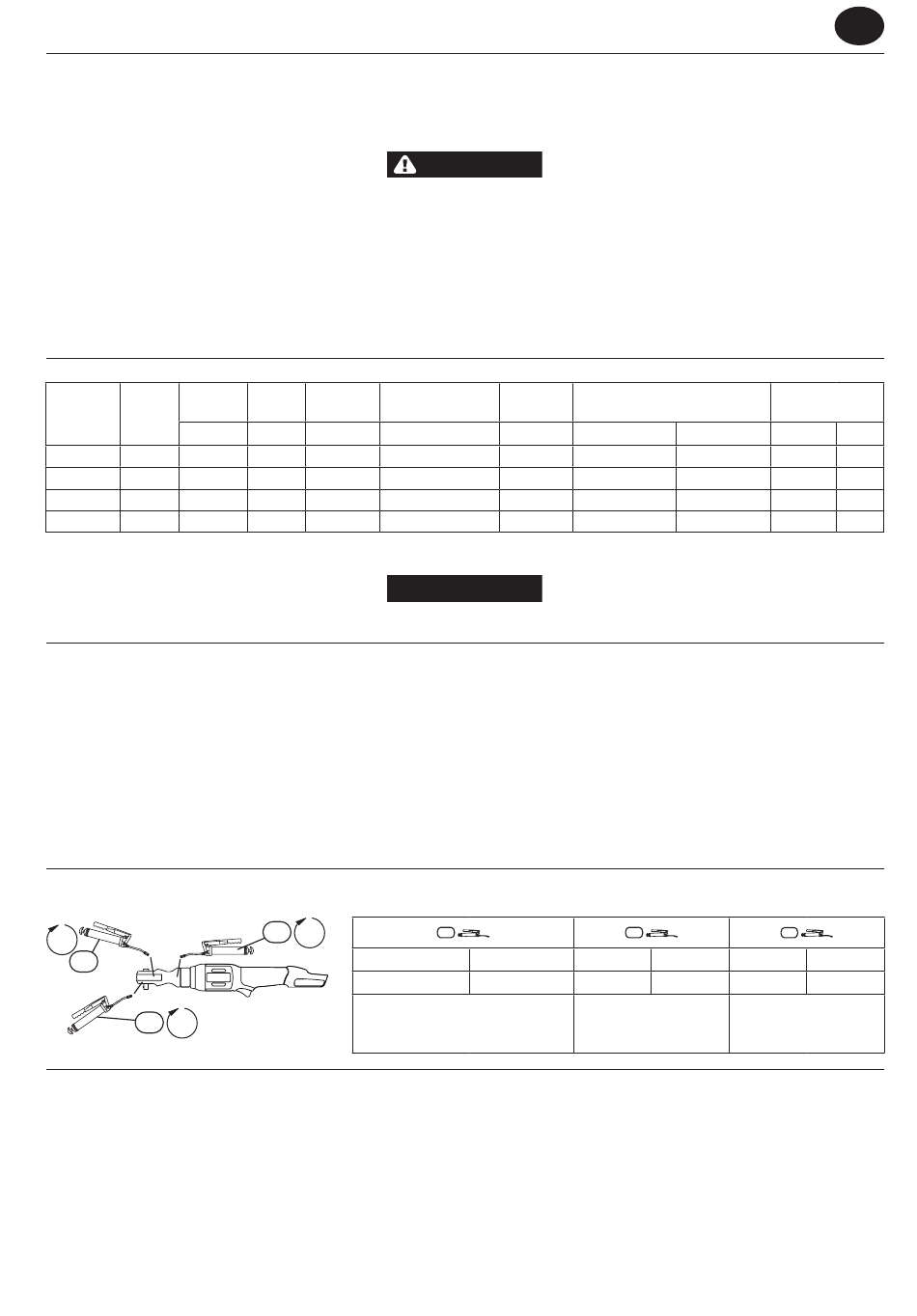

Specifiche prodotto: Chiave a cricchetto senza fili
Informazioni sulla Sicurezza del Prodotto
Destinazione D'uso:
Le chiavi a cricchetto portatili sono progettate per operazioni di estrazione e installazione di dispositivi di fissaggio filettati.
Avvertimento! Leggere tutte le istruzioni e tutte le avvertenze di sicurezza. Il mancato rispetto delle istruzioni e delle avvertenze potrebbe
•
comportare scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze e le istruzioni come riferimento futuro.
Riciclare o smaltire le batterie in modo responsabile. Non forare né bruciare le batterie. Uno smaltimento inadeguato può mettere in pericolo
•
l'ambiente o provocare lesioni. .
Utilizzare gli utensili esclusivamente con le batterie del voltaggio corretto e il caricabatterie Ingersoll Rand. L'utilizzo di altre batterie può
•
innescare incendi, provocare lesioni fisiche o danni materiali.
Per ulteriori informazioni, consultare il modulo 80232929 del Manuale informazioni sulla sicurezza delle chiavi a cricchetto portatili,
il modulo 10567832 del Manuale informazioni sulla sicurezza del caricabatteria e il modulo 10567840 del Manuale informazioni sulla
sicurezza delle batterie.
I manuali possono essere scaricati dal sito www.ingersollrandproducts.com.
Specifiche del Prodotto
Tensione Attacco
Modello
Modello
strumento
batteria
V, CC
R3130
BL2005
20
R3130
BL2010
20
R3150
BL2005
20
R3150
BL2010
20
† K
= incertezza misurazione 3dB
pA
‡ K
= incertezza misurazione 3dB
wA
Quando si usa questo prodotto come chiave a cricchetto manuale, non superare la coppia massima riportata sulla tabella. Superando
questa coppia si può danneggiare il prodotto e tale danno non sarebbe coperto dalla garanzia.
Procedure di impiego
Questi modelli sono dotati di interruttore di azionamento variabile a grilletto e di dispositivo di spegnimento automatico.
Con la levetta di azionamento variabile, un solo operatore può regolare la potenza in uscita dell'utensile agendo sulla levetta del meccanismo di
azionamento. La potenza in uscita aumenta progressivamente premendo la levetta di azionamento, raggiungendo il massimo quando la levetta è
premuta fino in fondo. La potenza in uscita diminuisce invece togliendo progressivamente il dito dalla levetta di azionamento.
Il dispositivo di spegnimento automatico toglie l'alimentazione al motorino quando questo è in stallo. Nel caso del serraggio di un dispositivo
di fissaggio, il motore si arresta quando l'utensile non riesce a serrare ulteriormente il dispositivo di fissaggio, e in queste condizioni si verifica
lo spegnimento automatico. Se invece si sta svitando un dispositivo di fissaggio, il motorino si arresta se l'utensile non riesce a far muovere
il dispositivo di fissaggio, e anche in queste condizioni si verifica lo spegnimento automatico. Al momento dello spegnimento automatico,
per riavviare l'utensile, togliere prima il dito dalla levetta di azionamento e poi premerla di nuovo. Dopo che si è verificato uno spegnimento
automatico, l'utensile può continuare a essere usato come chiave a cricchetto manuale, a condizione che non venga superato il limite di coppia
consentito per quel modello nel funzionamento manuale.
Lubrificazione
La frequenza di manutenzione viene illustrata da una freccia circolare e definita con h=ore, d=giorni (days) e m=mesi di uso effettivo.
30d
1
2
3m
(Dwg. 48623839)
Ricambi e manutenzione
Qualsiasi altro tipo di riparazione e la manutenzione dell'utensile deve essere eseguito soltanto da un centro di assistenza autorizzato. Per sapere
dove si trova il centro più vicino, consultare la pagina www.ingersollrandproducts.com
Per qualsiasi comunicazione, rivolgersi all'ufficio o al distributore Ingersoll Rand più vicino.
48624365_ed3
AVVERTIMENTO
Velocità a
Intervallo Coppie
Vuoto
Consigliato
pollici
giri/min.
ft-lb (N-m)
3/8
0-225
10-45 (14-61)
3/8
0-225
10-45 (14-61)
1/2
0-225
10-45 (14-61)
1/2
0-225
10-45 (14-61)
3
6m
IR #
70
Iniettare del grasso tra la carcassa del
cricchetto e la forcella per
lubrificare la boccola di azionamento.
Coppia
Livello di Rumorosità dB(A)
Max.
ft-lb (N-m) † Pressione (L
54 (73)
54 (73)
54 (73)
54 (73)
AVVISO
1
cm
IR #
3
1
70
Smontare la testa del
cricchetto e lubrificarne i
Vibrazioni (m/s
(EN60745)
) ‡ Potenza (L
)
Livello
p
w
86
97
86
97
86
97
86
97
* K = incertezza misurazione (Vibrazioni)
* K = incertezza misurazione (Vibrazioni)
2
3
cm
IR #
3
2
67
Smontare gli ingranaggi e
lubrificarne i componenti.
componenti.
IT
(m/s
)
2
(EN60745)
*K
3.2
1.0
2.7
0.7
2.8
0.7
2.5
0.7
cm
3
1
IT-1
