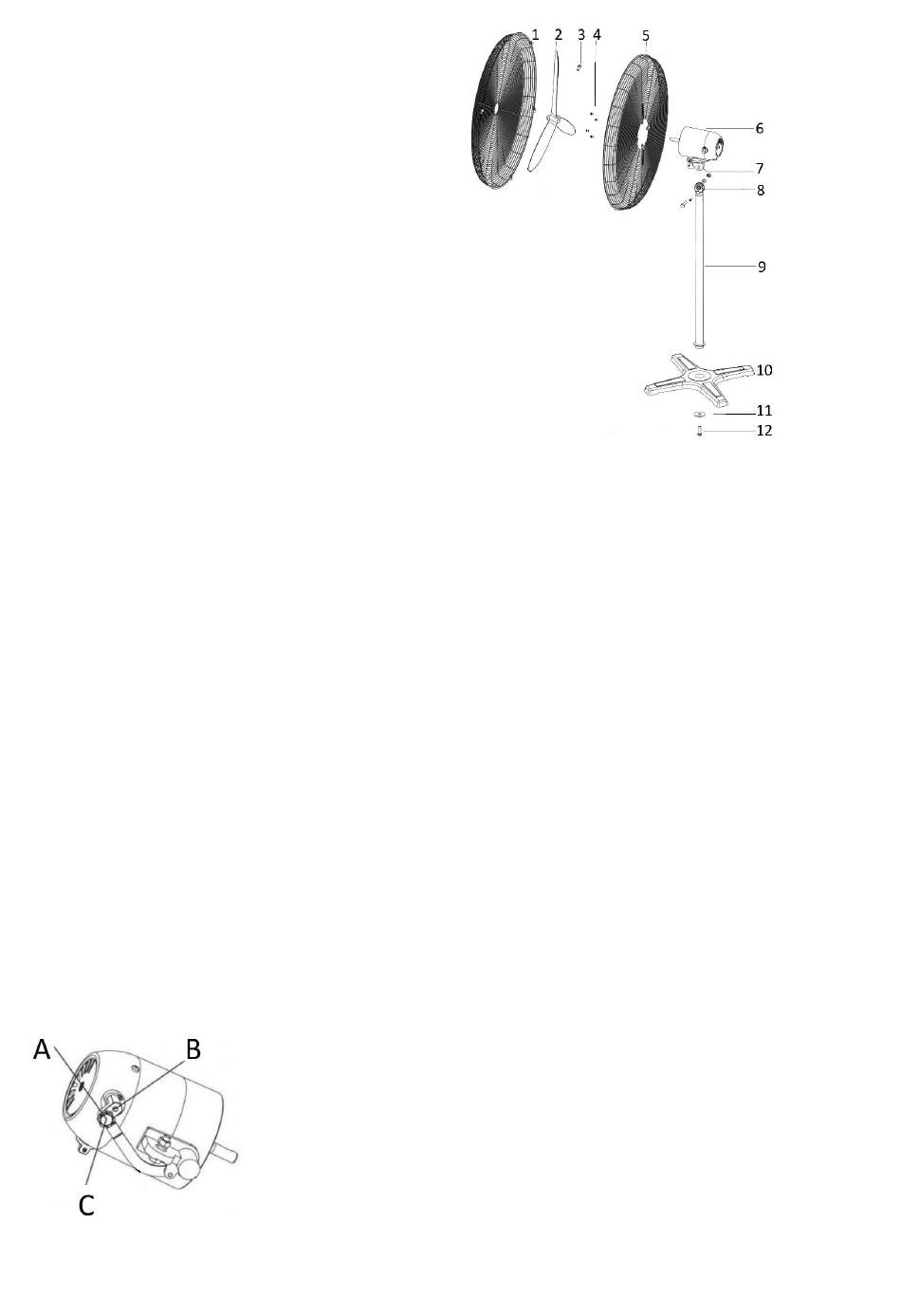

ОПИСАНИЕ НА ЧАСТИТЕ
1. Предпазител на вентилатора
2. Перка на вентилатора
3. Винт за фиксиране
4. Винт
5. Заден предпазител
6. Мотор
7. Конектор
8. Държач за колоната
9. Колона на стойката
10. Кръстовидна база
11. Пръстен
12. Винт за заключване на базата
ИНСТРУКЦИИ ЗА СГЛОБЯВАНЕ
1. Развийте винта за заключване на базата (12) и пръстена (11) от колоната на стойката (9). След това
вкарайте колоната на стойката (9) през отвора в центъра на кръстовидната база (10).
2. Затегнете базата (10) и колоната на стойката (9), като завиете отново пръстена (11) и винта за
заключване на базата (12).
3. Моторът (6) и конекторът (7) вече са сглобени, поставете конектора (7) върху държача за колоната (8)
и след това затегнете с двата предоставени винта за затягане.
4. Закачете задния предпазител за вентилатора (5) към мотора (6) и го затегнете с 4 винта (4).
5. Плъзнете перката на вентилатора (2) върху вала на мотора. Подравнете отвора за винта отстрани на
перката с изпъкналата част на вала на мотора. Вкарайте винта за фиксиране (3) в отвора за винт и го
затегнете с шестограм. Уверете се, че перката на вентилатора пасва плътно върху вала на мотора.
6. Затворете предния предпазител (1) към задния предпазител (5), като затворите 8 от щипките на
предпазителя в задния предпазител (5). Използвайте кръстата отвертка, за да затегнете винта с
гайката в отвора на задния предпазител (5).
ИНСТРУКЦИИ ЗА РАБОТА
1. Включете захранващия кабел в подходящ контакт.
2. Използвайте превключвателя отзад на корпуса на мотора, за да изберете скоростта. 0 = ИЗКЛ, 1 =
Ниска скорост, 2 = Средна скорост, 3 = Висока скорост.
3. След използване изключете уреда и го откачете от контакта.
РЕГУЛИРАНЕ НА ВЪРТЕНЕТО
Диаграмата отгоре показва вътрешността на моторния модул на вентилатора. В позиция A (Въртене),
главата на вентилатора ще се върти от едната към другата страна и обратно по време на работа. За да
- 11 - FN-110143.1 & FN-110143.2
