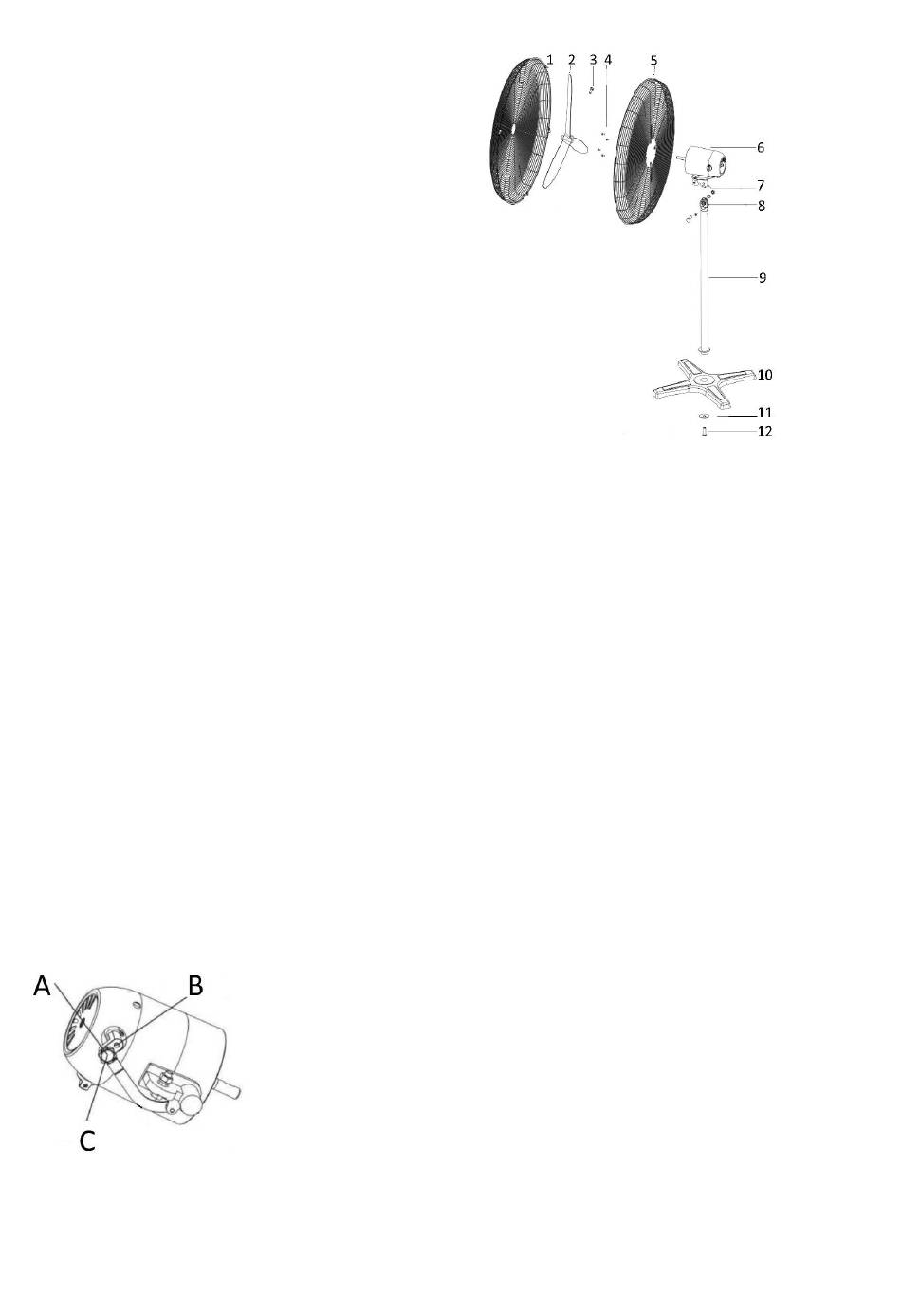

POPIS DÍLŮ
1. Kryt ventilátoru
2. Lopatka ventilátoru
3. Nastavovací šroub
4. Šroub
5. Zadní kryt
6. Motor
7. Konektor
8. Držák sloupku
9. Stojanový sloup
10. Křížová základna
11. Kroužek
12. Zajišťovací šroub základny
NÁVOD NA MONTÁŽ
1. Povolte zajišťovací šroub základny (12) a kroužek (11) ze stojanového sloupu (9). Poté vložte stojanový sloup
(9) do otvoru ve středu křížové základny (10).
2. Utáhněte základnu (10) a stojanový sloup (9) zašroubováním kroužku (11) a zajišťovacího šroubu základny
(12).
3. Motor (6) a konektor (7) již byly sestaveny, umístěte konektor (7) na držák sloupku (8) a potom utáhněte
dvěma dodanými šrouby.
4. Zavěste zadní kryt ventilátoru (5) na motor (6) a pak ho upevněte 4 šrouby (4).
5. Nasuňte lopatku ventilátoru (2) na hřídel motoru. Vyrovnejte otvor pro šroub na straně lopatky ventilátoru s
ozubenou části motorového hřídele. Vložte nastavovací šroub (3) do otvoru pro šroub a použijte šestihranný
klíč k utáhnutí. Ujistěte se, že lopatka ventilátoru doléhá na motorový hřídel.
6. Zavřete přední kryt (1) na zadní kryt (5) sevřením 8 klipů do zadního krytu (5). Použijte křížový šroubovák k
upevnění šroubu s maticí do otvoru zadního krytu (5).
NÁ VOD K OBSLUZE
1. Zapojte napájecí kabel do vhodné elektrické zásuvky.
2. Otočte přepínač na zadní straně krytu motoru a zvolte rychlost. 0= vypnuto, 1= ní zká rychlost, 2= střední
rychlost, 3= vysoká rychlost
3. Po použití přístroj vypněte a odpojte.
NASTAVENÍ OTÁČENÍ
Obrázek nahoře ukazuje spodní stranu motorové jednotky ventilátoru. V poloze A (otáčení) se během provozu
bude hlava ventilátoru otáčet ze strany na stranu. Chcete-li nastavit hlavu ventilátoru, aby foukala vzduch ve
stanoveném směru, nejprve vypněte a odpojte ventilátor, pak odšroubujte matici (C) a přišroubujte ji do
druhého otvoru - poloha B (bez otáčení).
