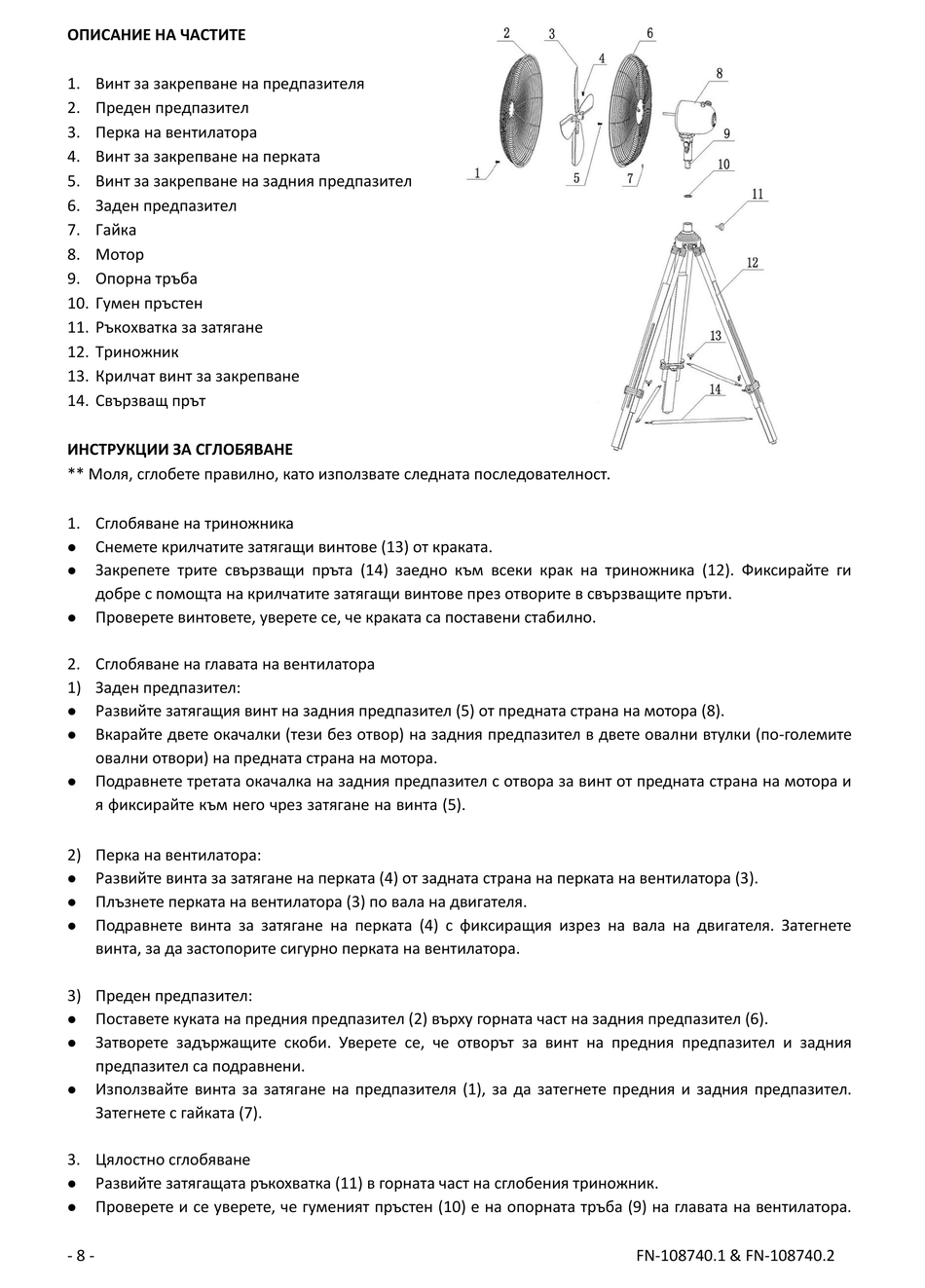

ОПИСАНИЕ НА ЧАСТИТЕ
1. Винт за закрепване на предпазителя
2. Преден предпазител
3. Перка на вентилатора
4. Винт за закрепване на перката
5. Винт за закрепване на задния предпазител
6. Заден предпазител
7. Гайка
8. Мотор
9. Опорна тръба
10. Гумен пръстен
11. Ръкохватка за затягане
12. Триножник
13. Крилчат винт за закрепване
14. Свързващ прът
ИНСТРУКЦИИ ЗА СГЛОБЯВАНЕ
** Моля, сглобете правилно, като използвате следната последователност.
1. Сглобяване на триножника
Снемете крилчатите затягащи винтове (13) от краката.

Закрепете трите свързващи пръта (14) заедно към всеки крак на триножника (12). Фиксирайте ги

добре с помощта на крилчатите затягащи винтове през отворите в свързващите пръти.
Проверете винтовете, уверете се, че краката са поставени стабилно.

2. Сглобяване на главата на вентилатора
1) Заден предпазител:
Развийте затягащия винт на задния предпазител (5) от предната страна на мотора (8).

Вкарайте двете окачалки (тези без отвор) на задния предпазител в двете овални втулки (по-големите

овални отвори) на предната страна на мотора.
Подравнете третата окачалка на задния предпазител с отвора за винт от предната страна на мотора и

я фиксирайте към него чрез затягане на винта (5).
2) Перка на вентилатора:
Развийте винта за затягане на перката (4) от задната страна на перката на вентилатора (3).

Плъзнете перката на вентилатора (3) по вала на двигателя.

Подравнете винта за затягане на перката (4) с фиксиращия изрез на вала на двигателя. Затегнете

винта, за да застопорите сигурно перката на вентилатора.
3) Преден предпазител:
Поставете куката на предния предпазител (2) върху горната част на задния предпазител (6).

Затворете задържащите скоби. Уверете се, че отворът за винт на предния предпазител и задния

предпазител са подравнени.
Използвайте винта за затягане на предпазителя (1), за да затегнете предния и задния предпазител.

Затегнете с гайката (7).
3. Цялостно сглобяване
Развийте затягащата ръкохватка (11) в горната част на сглобения триножник.

Проверете и се уверете, че гуменият пръстен (10) е на опорната тръба (9) на главата на вентилатора.

- 8 - FN-108740.1 & FN-108740.2
