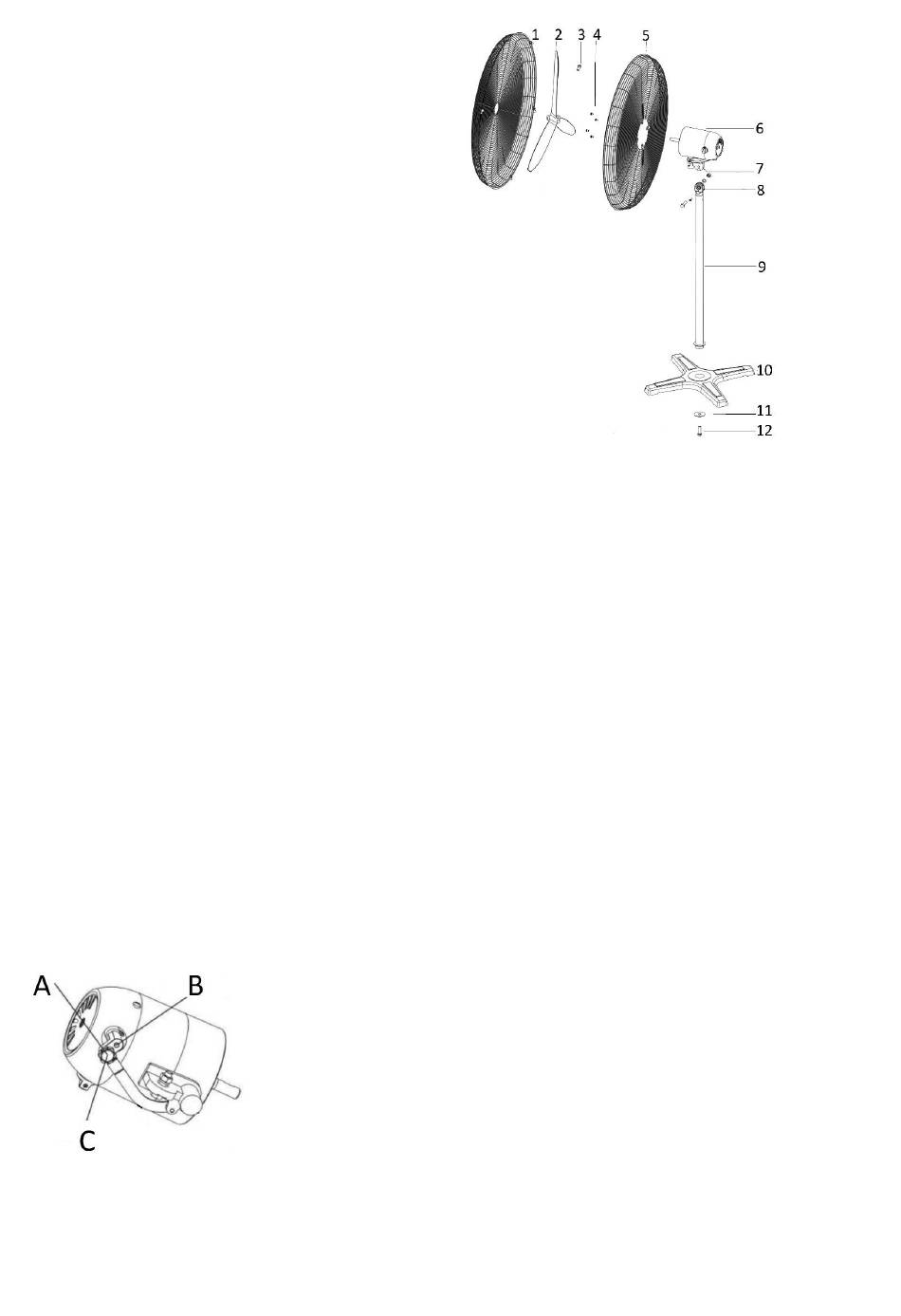

BESKRIVELSE AF DELE
1. Ventilatorskæ rm
2. Ventilatorvinge
3. Indstillingsskrue
4. Skrue
5. Bagskæ rm
6. Motor
7. Monteringsbeslag
8. Monteringsøje
9. Stander
10. Fod
11. Ring
12. Låseskrue til fod
SAMLEVEJLEDNING
1. Låseskruen(12) til foden og ringen (11) skrues af standeren (9). Derefter føres standeren (9) gennem hullet i
midten af foden(10).
2. Skru foden (10) sammen med standeren (9) ved at skrue ringen (11) og låseskruen til foden (12) tilbage på
plads.
3. Motoren (6) og monteringsbeslaget (7) er allerede samlet, sæ t monteringsbeslaget (7) på monteringsøjet
(8), og skru det fast med to medfølgende fastgørelsesskruer.
4. Hæ ng ventilatorens bagskæ rm (5) omkring motoren (6), og skru den derefter fast med 4 skruer (4).
5. Skub ventilatorvingen (2) på motorakslen. Flugt skruehullet på siden af ventilatorvingen med indhakket på
motorakslen. Sæ t skruen (3) i skruehullet, og spæ nd til med en unbrakonøgle. Sørg for, at ventilatorvingen
sidder helt fast på motorakslen.
6. Luk frontskæ rmen (1) sammen med bagskæ rmen (5) ved at klikke 8 af skæ rmclipsene ind i bagskæ rmen(5).
Brug en stjerneskruetræ kker til at skrue skruen med møtrik fast i hullet i bagskæ rmen (5).
BETJENINGSVEJLEDNING
1. Sæ t ledningens stik i en egnet stikdåse.
2. Drej på kontakten bag på motorens kabinet for valg af hastighed. 0 = Slukket, 1 = Lav hastighed, 2 =
Mellemhast., 3 = Høj hast.
3. Efter brug slukkes apparatet, og stikket træ kkes ud.
JUSTERING AF SIDESVING
Diagrammet ovenfor viser undersiden af ventilatorens motorenhed. I stilling A (Sidesving) vil ventilatorhovedet
svinge fra side til side, når ventilatoren kører. Hvis ventilatorhovedet skal blæ se luft i en bestemt retning, skal
man først slukke ventilatoren og tage stikket ud; derefter skrues møtrik (C) ud, og skrues ind i det andet hul –
stilling B (Ingen sidesving).
