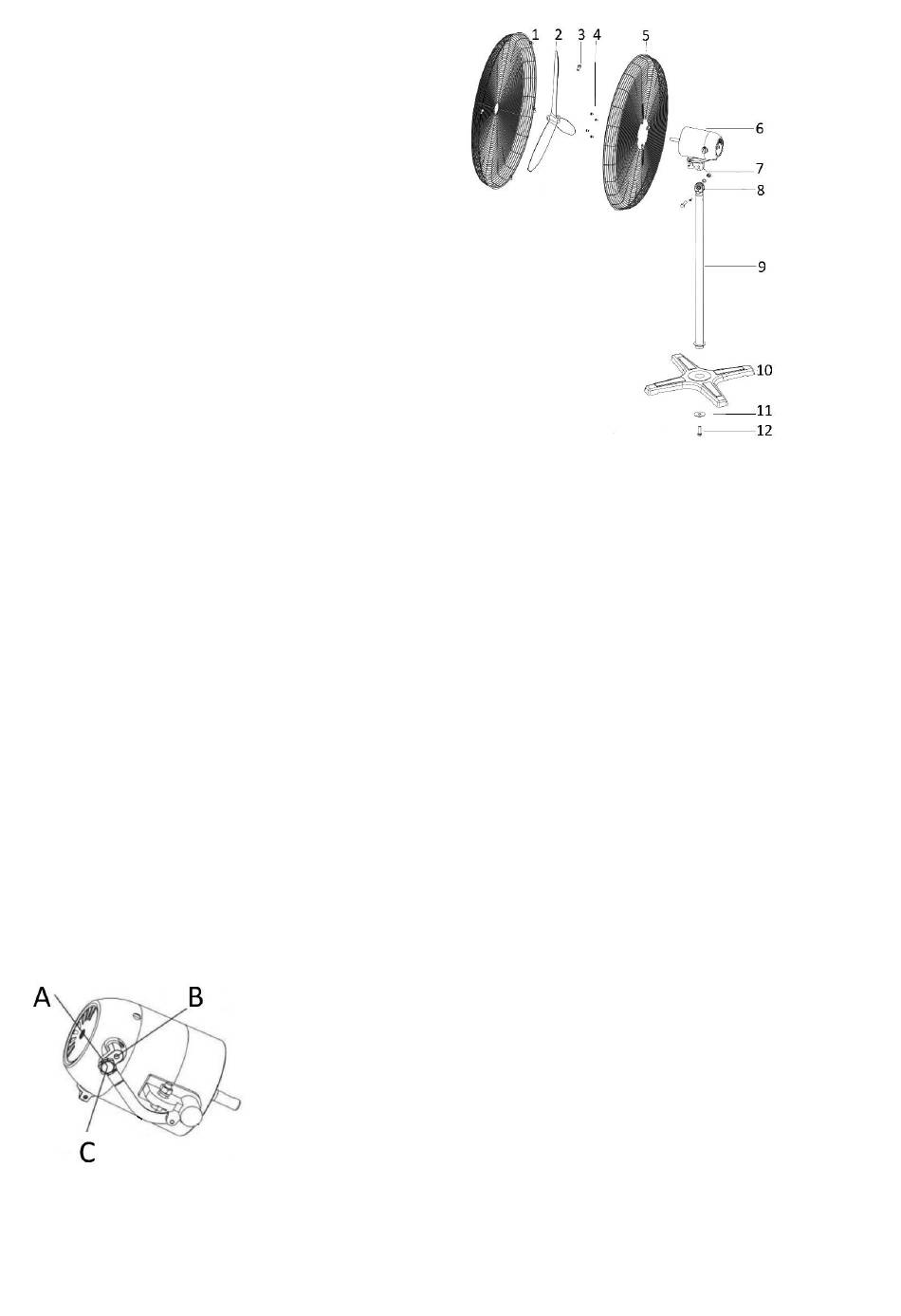

OPIS DIJELOVA
1. Štitnik ventilatora
2. Krilce ventilatora
3. Vijak za podešavanje
4. Vijak
5. Stražnji štitnik
6. Motor
7. Spojnica
8. Držač cijevi
9. Cijev
10. Križno postolje
11. Prsten
12. Sigurnosni vijak postolja
UPUTE ZA SASTAVLJANJE
1. Odvijte sigurnosni vijak postolja (12) i prsten (11) sa cijevi (9). Zatim cijev (9) kroz otvor umetnite u sredinu
križnog postolja (10).
2. Učvrstite postolje (10) i cijev (9) ponovnim zavijanjem prstena (11) i sigurnosnog vijka postolja (12).
3. Motor (6) i spojnica (7) tvornički su sklopljeni - postavite spojnicu (7) na držač cijevi (8) i pritegnite s dva
priložena pričvrsna vijka.
4. Ovjesite stražnji štitnik ventilatora (5) na motor (6) i pričvrstite ga sa 4 vijka (4).
5. Gurnite krilce ventilatora (2) na osovinu motora. Poravnajte provrt za vijak na strani krilca ventilatora s
udubljenim dijelom osovine motora. Umetnite vijak za podešavanje (3) u provrt za vijak i pritegnite ga imbus
ključem. Provjerite dosjeda li krilce ventilatora čvrsto na osovinu motora.
6. Spojite prednji štitnik (1) sa stražnjim štitnikom (5) preklapanjem 8 kvačica štitnika na stražnji štitnik (5).
Križnim odvijačem pričvrstite vijak s maticom u otvor stražnjeg štitnika (5).
UPUTE ZA RUKOVANJE
1. Utaknite strujni kabel u prikladnu utičnicu.
2. Okrenite prekidač na stražnjoj strani kućišta motora kako biste odabrali brzinu. 0 = ISKLJUČENO, 1 = mala
brzina, 2 = osrednja brzina, 3 = velika brzina.
3. Nakon korištenja isključite uređaj i izvucite utikač iz utičnice.
PODEŠAVANJE OSCILACIJE
Na gornjoj slici prikazan je donji dio jedinice motora ventilatora. U položaju A (oscilacija), glava ventilatora
tijekom rada njihat će se s jedne na drugu stranu. Da biste glavu ventilatora pričvrstili tako da puše zrak samo u
jednom smjeru, najprije isključite ventilator i izvucite utikač iz utičnice, zatim odvijte maticu (C) i zavijte ju u
drugi otvor – položaj B (bez oscilacije).
