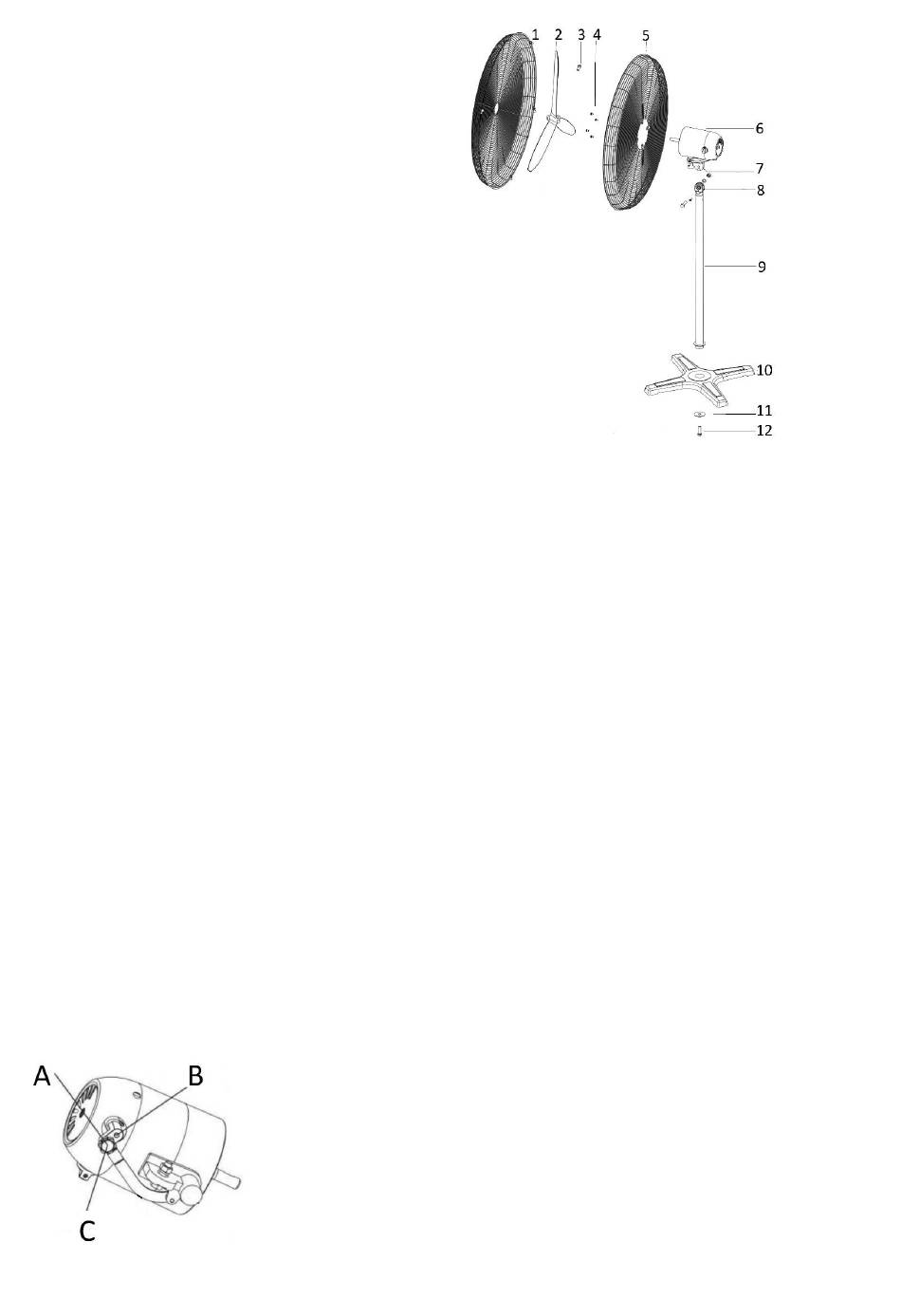

DESCRIPCIÓ N DE LAS PIEZAS
1. Protección del ventilador
2. Aspas del ventilador
3. Tornillo de ajuste
4. Tornillos
5. Protección trasera
6. Motor
7. Conector
8. Soporte de la columna
9. Tubo
10. Base en forma de cruz
11. Anillo
12. Tornillo de bloqueo de la base
INSTRUCCIONES DE MONTAJE
1. Desenrosque el tornillo de bloqueo de la base (12) y el anillo (11) del tubo (9). A continuación, inserte el
tubo (9) a través del orificio situado en el centro de la base en forma de cruz (10).
2. Sujete la base (10) y el tubo (9) volviendo a enroscar el anillo (11) y el tornillo de bloqueo de la base (12).
3. El motor (6) y el conector (7) ya están montados. Coloque el conector (7) sobre el soporte de la columna (8)
y, seguidamente, sujételo con los dos tornillos suministrados.
4. Coloque la protección trasera del ventilador (5) sobre el motor (6) y, a continuación, sujétela con 4 tornillos
(4).
5. Deslice las aspas del ventilador (2) sobre el eje del motor. Alinee el orificio del tornillo que se encuentra en
el lado de las aspas del ventilador con la parte dentada del eje del motor. Inserte el tornillo de ajuste (3) en
el orificio del tornillo, y apriételo con una llave hexagonal. Compruebe que las aspas del ventilador encajan
firmemente sobre el eje del motor.
6. Cierre la protección frontal (1) con la protección trasera (5) enganchando 8 de los clips en la protección
trasera (5). Utilice un destornillador en cruz para apretar el tornillo con la tuerca en el orificio de la
protección trasera (5).
INSTRUCCIONES DE FUNCIONAMIENTO
1. Enchufe el cable de alimentación en una toma de corriente adecuada.
2. Gire el interruptor que se encuentra en la parte trasera de la carcasa del motor para seleccionar la
velocidad. 0 = apagado, 1 = velocidad baja, 2 = velocidad media, 3 = velocidad alta.
3. Después de usarlo, apague el aparato y desenchúfelo.
AJUSTE DE LA OSCILACIÓ N
