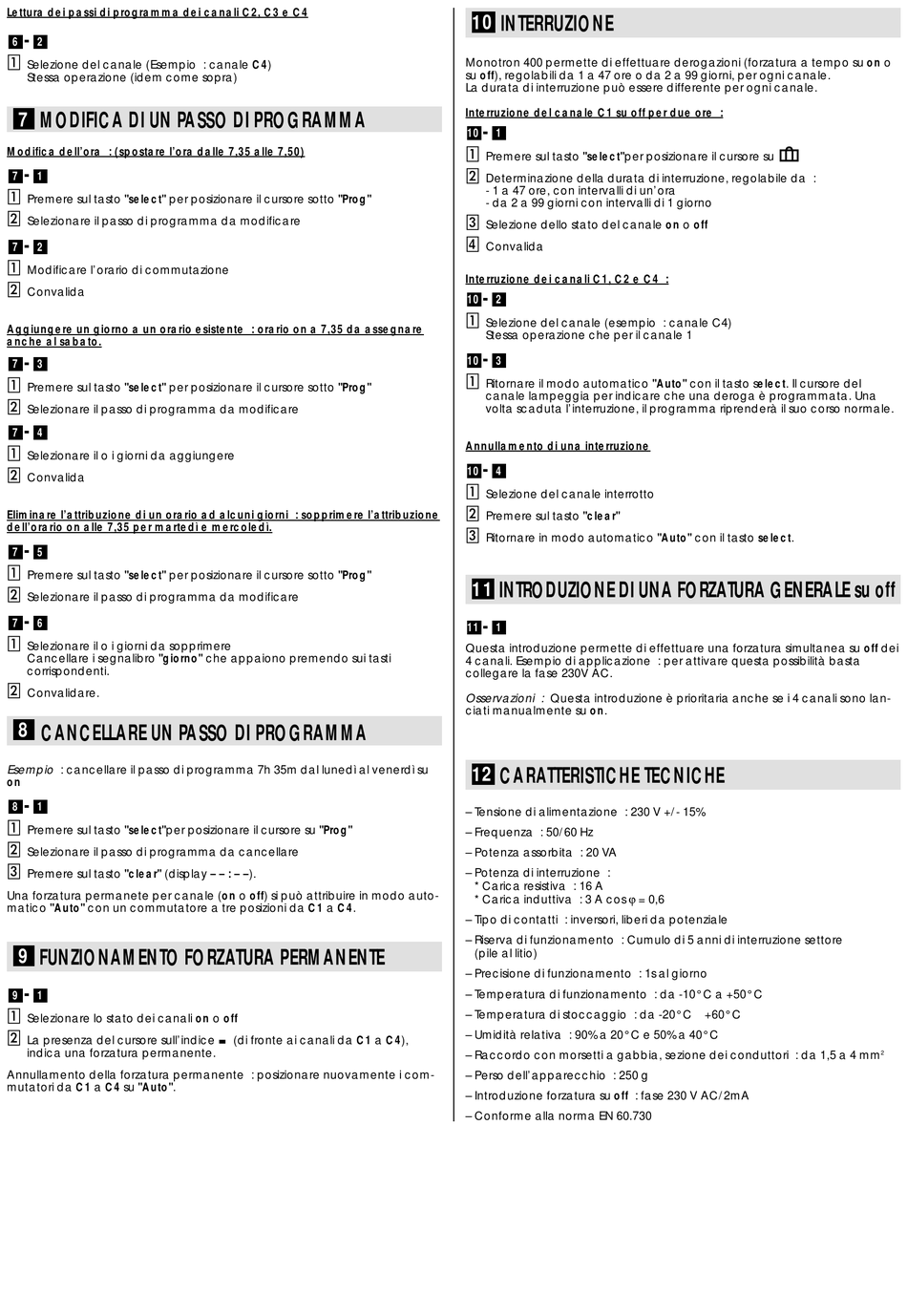

Lettura dei passi di programma dei canali C2, C3 e C4
-
6
2
Selezione del canale (Esempio : canale C4)
Stessa operazione (idem come sopra)
7
MODIFICA DI UN PASSO DI PROGRAMMA
Modifica dell'ora : (spostare l'ora dalle 7,35 alle 7,50)
-
7
1
Premere sul tasto "select" per posizionare il cursore sotto "Prog"
Selezionare il passo di programma da modificare
-
7
2
Modificare l'orario di commutazione
Convalida
Aggiungere un giorno a un orario esistente : orario on a 7,35 da assegnare
anche al sabato.
-
7
3
Premere sul tasto "select" per posizionare il cursore sotto "Prog"
Selezionare il passo di programma da modificare
-
7
4
Selezionare il o i giorni da aggiungere
Convalida
Eliminare l'attribuzione di un orario ad alcuni giorni : sopprimere l'attribuzione
dell'orario on alle 7,35 per martedì e mercoledì.
-
7
5
Premere sul tasto "select" per posizionare il cursore sotto "Prog"
Selezionare il passo di programma da modificare
-
7
6
Selezionare il o i giorni da sopprimere
Cancellare i segnalibro "giorno" che appaiono premendo sui tasti
corrispondenti.
Convalidare.
8
CANCELLARE UN PASSO DI PROGRAMMA
Esempio : cancellare il passo di programma 7h 35m dal lunedì al venerdì su
on
-
8
1
Premere sul tasto "select"per posizionare il cursore su "Prog"
Selezionare il passo di programma da cancellare
Premere sul tasto "clear" (display – – : – –).
Una forzatura permanete per canale (on o off) si può attribuire in modo auto-
matico "Auto" con un commutatore a tre posizioni da C1 a C4.
9
FUNZIONAMENTO FORZATURA PERMANENTE
-
9
1
Selezionare lo stato dei canali on o off
La presenza del cursore sull'indice
indica una forzatura permanente.
Annullamento della forzatura permanente : posizionare nuovamente i com-
mutatori da C1 a C4 su "Auto".
-
(di fronte ai canali da C1 a C4),
10
INTERRUZIONE
Monotron 400 permette di effettuare derogazioni (forzatura a tempo su on o
su off), regolabili da 1 a 47 ore o da 2 a 99 giorni, per ogni canale.
La durata di interruzione può essere differente per ogni canale.
Interruzione del canale C1 su off per due ore :
-
10
1
Premere sul tasto "select"per posizionare il cursore su
Determinazione della durata di interruzione, regolabile da :
- 1 a 47 ore, con intervalli di un'ora
- da 2 a 99 giorni con intervalli di 1 giorno
Selezione dello stato del canale on o off
Convalida
Interruzione dei canali C1, C2 e C4 :
-
10
2
Selezione del canale (esempio : canale C4)
Stessa operazione che per il canale 1
-
10
3
Ritornare il modo automatico "Auto" con il tasto select. Il cursore del
canale lampeggia per indicare che una deroga è programmata. Una
volta scaduta l'interruzione, il programma riprenderà il suo corso normale.
Annullamento di una interruzione
-
10
4
Selezione del canale interrotto
Premere sul tasto "clear"
Ritornare in modo automatico "Auto" con il tasto select.
11
INTRODUZIONE DI UNA FORZATURA GENERALE su off
-
11
1
Questa introduzione permette di effettuare una forzatura simultanea su off dei
4 canali. Esempio di applicazione : per attivare questa possibilità basta
collegare la fase 230V AC.
Osservazioni : Questa introduzione è prioritaria anche se i 4 canali sono lan-
ciati manualmente su on.
12
CARATTERISTICHE TECNICHE
– Tensione di alimentazione : 230 V +/- 15%
– Frequenza : 50/60 Hz
– Potenza assorbita : 20 VA
– Potenza di interruzione :
* Carica resistiva : 16 A
* Carica induttiva : 3 A cos ϕ = 0,6
– Tipo di contatti : inversori, liberi da potenziale
– Riserva di funzionamento : Cumulo di 5 anni di interruzione settore
(pile al litio)
– Precisione di funzionamento : 1s al giorno
– Temperatura di funzionamento : da -10° C a +50° C
– Temperatura di stoccaggio : da -20° C
– Umidità relativa : 90% a 20° C e 50% a 40° C
– Raccordo con morsetti a gabbia, sezione dei conduttori : da 1,5 a 4 mm
– Perso dell'apparecchio : 250 g
– Introduzione forzatura su off : fase 230 V AC/2mA
– Conforme alla norma EN 60.730
+60° C
