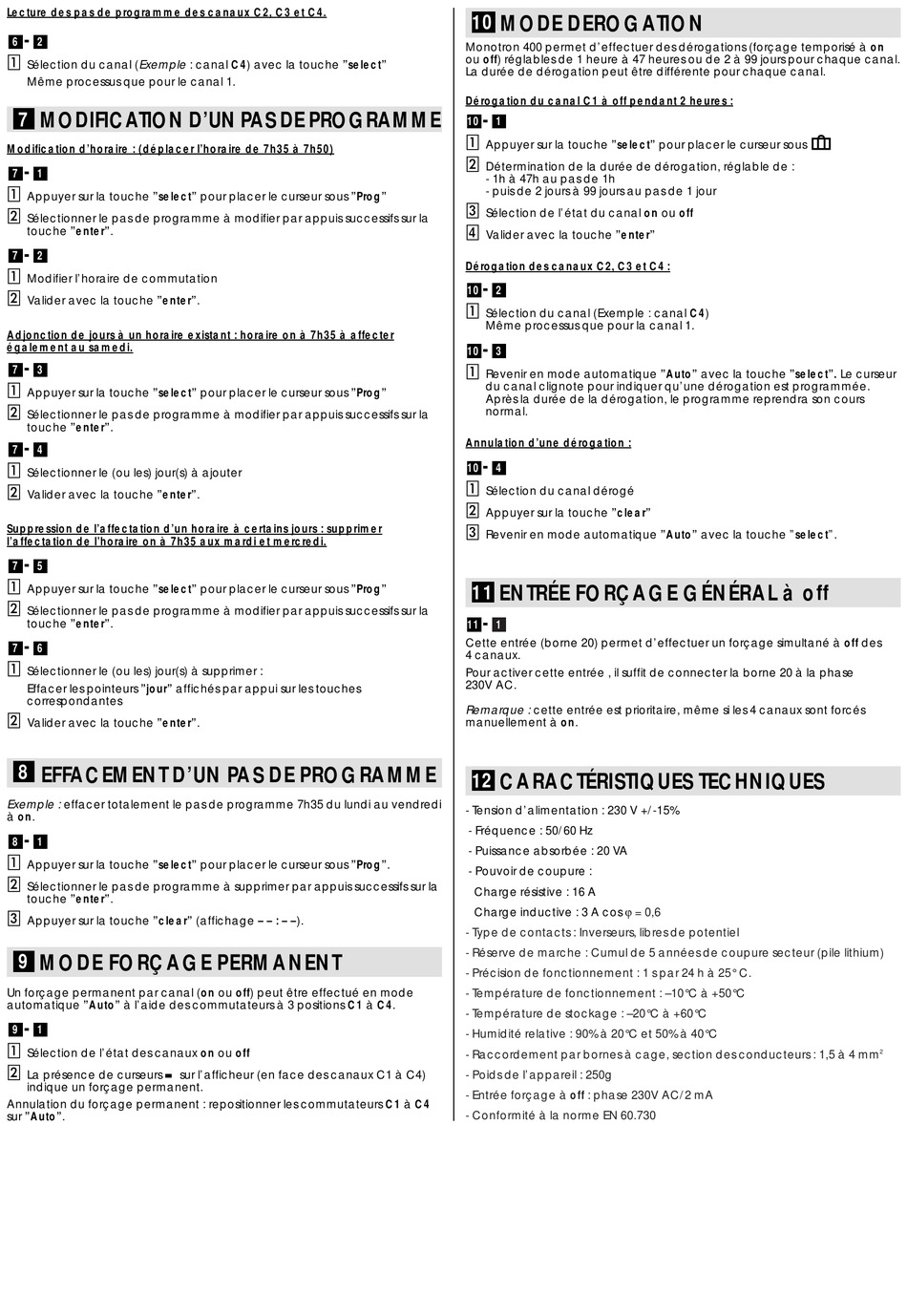

Lecture des pas de programme des canaux C2, C3 et C4.
-
6
2
Sélection du canal ( Exemple : canal C4) avec la touche "select"
Même processus que pour le canal 1.
7
MODIFICATION D'UN PAS DE PROGRAMME
Modification d'horaire : (déplacer l'horaire de 7h35 à 7h50)
-
7
1
Appuyer sur la touche "select" pour placer le curseur sous "Prog"
Sélectionner le pas de programme à modifier par appuis successifs sur la
touche "enter".
-
7
2
Modifier l'horaire de commutation
Valider avec la touche "enter".
Adjonction de jours à un horaire existant : horaire on à 7h35 à affecter
également au samedi.
-
7
3
Appuyer sur la touche "select" pour placer le curseur sous "Prog"
Sélectionner le pas de programme à modifier par appuis successifs sur la
touche "enter".
-
7
4
Sélectionner le (ou les) jour(s) à ajouter
Valider avec la touche "enter".
Suppression de l'affectation d'un horaire à certains jours : supprimer
l'affectation de l'horaire on à 7h35 aux mardi et mercredi.
-
7
5
Appuyer sur la touche "select" pour placer le curseur sous "Prog"
Sélectionner le pas de programme à modifier par appuis successifs sur la
touche "enter".
-
7
6
Sélectionner le (ou les) jour(s) à supprimer :
Effacer les pointeurs "jour" affichés par appui sur les touches
correspondantes
Valider avec la touche "enter".
8
EFFACEMENT D'UN PAS DE PROGRAMME
Exemple : effacer totalement le pas de programme 7h35 du lundi au vendredi
à on.
-
8
1
Appuyer sur la touche "select" pour placer le curseur sous "Prog".
Sélectionner le pas de programme à supprimer par appuis successifs sur la
touche "enter".
Appuyer sur la touche "clear" (affichage – – : – –).
9
MODE FORÇAGE PERMANENT
Un forçage permanent par canal (on ou off) peut être effectué en mode
automatique "Auto" à l'aide des commutateurs à 3 positions C1 à C4.
-
9
1
Sélection de l'état des canaux on ou off
-
La présence de curseurs
indique un forçage permanent.
Annulation du forçage permanent : repositionner les commutateurs C1 à C4
sur "Auto".
sur l'afficheur (en face des canaux C1 à C4)
10
MODE DEROGATION
Monotron 400 permet d'effectuer des dérogations (forçage temporisé à on
ou off) réglables de 1 heure à 47 heures ou de 2 à 99 jours pour chaque canal.
La durée de dérogation peut être différente pour chaque canal.
Dérogation du canal C1 à off pendant 2 heures :
-
10
1
Appuyer sur la touche "select" pour placer le curseur sous
Détermination de la durée de dérogation, réglable de :
- 1h à 47h au pas de 1h
- puis de 2 jours à 99 jours au pas de 1 jour
Sélection de l'état du canal on ou off
Valider avec la touche "enter"
Dérogation des canaux C2, C3 et C4 :
-
10
2
Sélection du canal (Exemple : canal C4)
Même processus que pour la canal 1.
-
10
3
Revenir en mode automatique "Auto" avec la touche "select". Le curseur
du canal clignote pour indiquer qu'une dérogation est programmée.
Après la durée de la dérogation, le programme reprendra son cours
normal.
Annulation d'une dérogation :
-
10
4
Sélection du canal dérogé
Appuyer sur la touche "clear"
Revenir en mode automatique "Auto" avec la touche "select".
11
ENTRÉE FORÇAGE GÉNÉRAL à off
-
11
1
Cette entrée (borne 20) permet d'effectuer un forçage simultané à off des
4 canaux.
Pour activer cette entrée , il suffit de connecter la borne 20 à la phase
230V AC.
Remarque : cette entrée est prioritaire, même si les 4 canaux sont forcés
manuellement à on.
12
CARACTÉRISTIQUES TECHNIQUES
- Tension d'alimentation : 230 V +/-15%
- Fréquence : 50/60 Hz
- Puissance absorbée : 20 VA
- Pouvoir de coupure :
Charge résistive : 16 A
ϕ = 0,6
Charge inductive : 3 A cos
- Type de contacts : Inverseurs, libres de potentiel
- Réserve de marche : Cumul de 5 années de coupure secteur (pile lithium)
- Précision de fonctionnement : 1 s par 24 h à 25° C.
- Température de fonctionnement : –10°C à +50°C
- Température de stockage : –20°C à +60°C
- Humidité relative : 90% à 20°C et 50% à 40°C
- Raccordement par bornes à cage, section des conducteurs : 1,5 à 4 mm
- Poids de l'appareil : 250g
- Entrée forçage à off : phase 230V AC/2 mA
- Conformité à la norme EN 60.730
