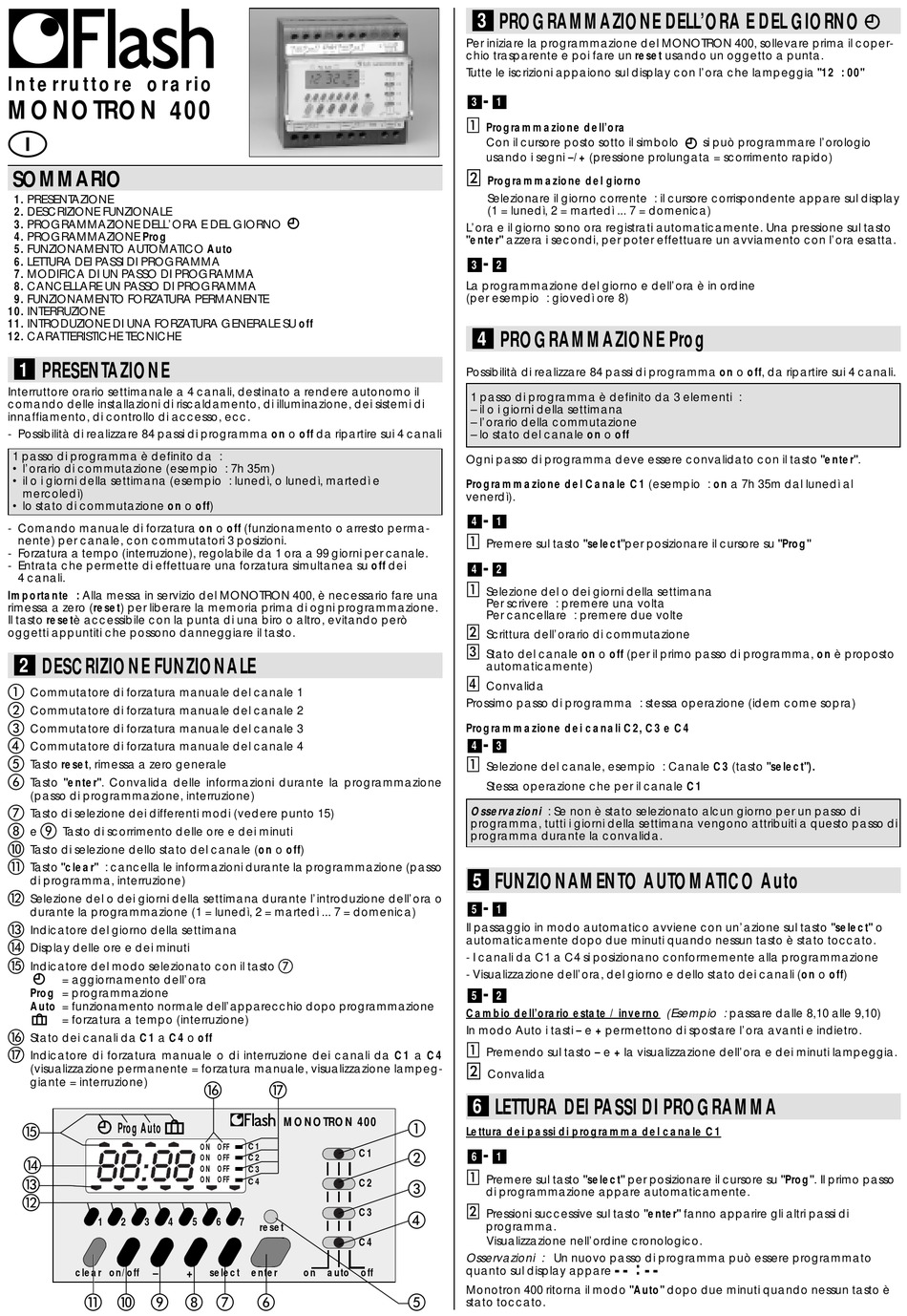

I n t e r r u t t o r e o r a r i o
MONOTRON 400
SOMMARIO
1. PRESENTAZIONE
2. DESCRIZIONE FUNZIONALE
3. PROGRAMMAZIONE DELL'ORA E DEL GIORNO
4. PROGRAMMAZIONE Prog
5. FUNZIONAMENTO AUTOMATICO Auto
6. LETTURA DEI PASSI DI PROGRAMMA
7. MODIFICA DI UN PASSO DI PROGRAMMA
8. CANCELLARE UN PASSO DI PROGRAMMA
9. FUNZIONAMENTO FORZATURA PERMANENTE
10. INTERRUZIONE
11. INTRODUZIONE DI UNA FORZATURA GENERALE SU off
12. CARATTERISTICHE TECNICHE
1
PRESENTAZIONE
Interruttore orario settimanale a 4 canali, destinato a rendere autonomo il
comando delle installazioni di riscaldamento, di illuminazione, dei sistemi di
innaffiamento, di controllo di accesso, ecc.
- Possibilità di realizzare 84 passi di programma on o off da ripartire sui 4 canali
1 passo di programma è definito da :
• l'orario di commutazione (esempio : 7h 35m)
• il o i giorni della settimana (esempio : lunedì, o lunedì, martedì e
mercoledì)
• lo stato di commutazione on o off)
- Comando manuale di forzatura on o off (funzionamento o arresto perma-
nente) per canale, con commutatori 3 posizioni.
- Forzatura a tempo (interruzione), regolabile da 1 ora a 99 giorni per canale.
- Entrata che permette di effettuare una forzatura simultanea su off dei
4 canali.
Importante : Alla messa in servizio del MONOTRON 400, è necessario fare una
rimessa a zero (reset) per liberare la memoria prima di ogni programmazione.
Il tasto resetè accessibile con la punta di una biro o altro, evitando però
oggetti appuntiti che possono danneggiare il tasto.
2
DESCRIZIONE FUNZIONALE
Commutatore di forzatura manuale del canale 1
Commutatore di forzatura manuale del canale 2
Commutatore di forzatura manuale del canale 3
Commutatore di forzatura manuale del canale 4
Tasto reset, rimessa a zero generale
Tasto "enter". Convalida delle informazioni durante la programmazione
(passo di programmazione, interruzione)
Tasto di selezione dei differenti modi (vedere punto 15)
e
Tasto di scorrimento delle ore e dei minuti
Tasto di selezione dello stato del canale (on o off)
Tasto "clear" : cancella le informazioni durante la programmazione (passo
di programma, interruzione)
Selezione del o dei giorni della settimana durante l'introduzione dell'ora o
durante la programmazione (1 = lunedì, 2 = martedì ... 7 = domenica)
Indicatore del giorno della settimana
Display delle ore e dei minuti
Indicatore del modo selezionato con il tasto
= aggiornamento dell'ora
Prog = programmazione
Auto = funzionamento normale dell'apparecchio dopo programmazione
= forzatura a tempo (interruzione)
Stato dei canali da C1 a C4 o off
Indicatore di forzatura manuale o di interruzione dei canali da C1 a C4
(visualizzazione permanente = forzatura manuale, visualizzazione lampeg-
giante = interruzione)
Prog Auto
1
2
3
4
clear
on/off
–
MONOTRON 400
ON OFF
C1
ON OFF
C2
ON OFF
C3
ON OFF
C4
5
6
7
reset
+
select
enter
on auto off
3
PROGRAMMAZIONE DELL'ORA E DEL GIORNO
Per iniziare la programmazione del MONOTRON 400, sollevare prima il coper-
chio trasparente e poi fare un reset usando un oggetto a punta.
Tutte le iscrizioni appaiono sul display con l'ora che lampeggia "12 : 00"
-
3
1
Programmazione dell'ora
Con il cursore posto sotto il simbolo
usando i segni –/+ (pressione prolungata = scorrimento rapido)
Programmazione del giorno
Selezionare il giorno corrente : il cursore corrispondente appare sul display
(1 = lunedì, 2 = martedì ... 7 = domenica)
L'ora e il giorno sono ora registrati automaticamente. Una pressione sul tasto
"enter" azzera i secondi, per poter effettuare un avviamento con l'ora esatta.
-
3
2
La programmazione del giorno e dell'ora è in ordine
(per esempio : giovedì ore 8)
4
PROGRAMMAZIONE Prog
Possibilità di realizzare 84 passi di programma on o off, da ripartire sui 4 canali.
1 passo di programma è definito da 3 elementi :
– il o i giorni della settimana
– l'orario della commutazione
– lo stato del canale on o off
Ogni passo di programma deve essere convalidato con il tasto "enter".
Programmazione del Canale C1 (esempio : on a 7h 35m dal lunedì al
venerdì).
-
4
1
Premere sul tasto "select"per posizionare il cursore su "Prog"
-
4
2
Selezione del o dei giorni della settimana
Per scrivere : premere una volta
Per cancellare : premere due volte
Scrittura dell'orario di commutazione
Stato del canale on o off (per il primo passo di programma, on è proposto
automaticamente)
Convalida
Prossimo passo di programma : stessa operazione (idem come sopra)
Programmazione dei canali C2, C3 e C4
-
4
3
Selezione del canale, esempio : Canale C3 (tasto "select").
Stessa operazione che per il canale C1
Osservazioni : Se non è stato selezionato alcun giorno per un passo di
programma, tutti i giorni della settimana vengono attribuiti a questo passo di
programma durante la convalida.
5
FUNZIONAMENTO AUTOMATICO Auto
-
5
1
Il passaggio in modo automatico avviene con un'azione sul tasto "select" o
automaticamente dopo due minuti quando nessun tasto è stato toccato.
- I canali da C1 a C4 si posizionano conformemente alla programmazione
- Visualizzazione dell'ora, del giorno e dello stato dei canali (on o off)
-
5
2
Cambio dell'orario estate / inverno (Esempio : passare dalle 8,10 alle 9,10)
In modo Auto i tasti – e + permettono di spostare l'ora avanti e indietro.
Premendo sul tasto – e + la visualizzazione dell'ora e dei minuti lampeggia.
Convalida
6
LETTURA DEI PASSI DI PROGRAMMA
Lettura dei passi di programma del canale C1
-
C1
6
1
Premere sul tasto "select" per posizionare il cursore su "Prog". Il primo passo
C2
di programmazione appare automaticamente.
C3
Pressioni successive sul tasto "enter" fanno apparire gli altri passi di
programma.
Visualizzazione nell'ordine cronologico.
C4
Osservazioni : Un nuovo passo di programma può essere programmato
quanto sul display appare
Monotron 400 ritorna il modo "Auto" dopo due minuti quando nessun tasto è
stato toccato.
si può programmare l'orologio
-- : --
