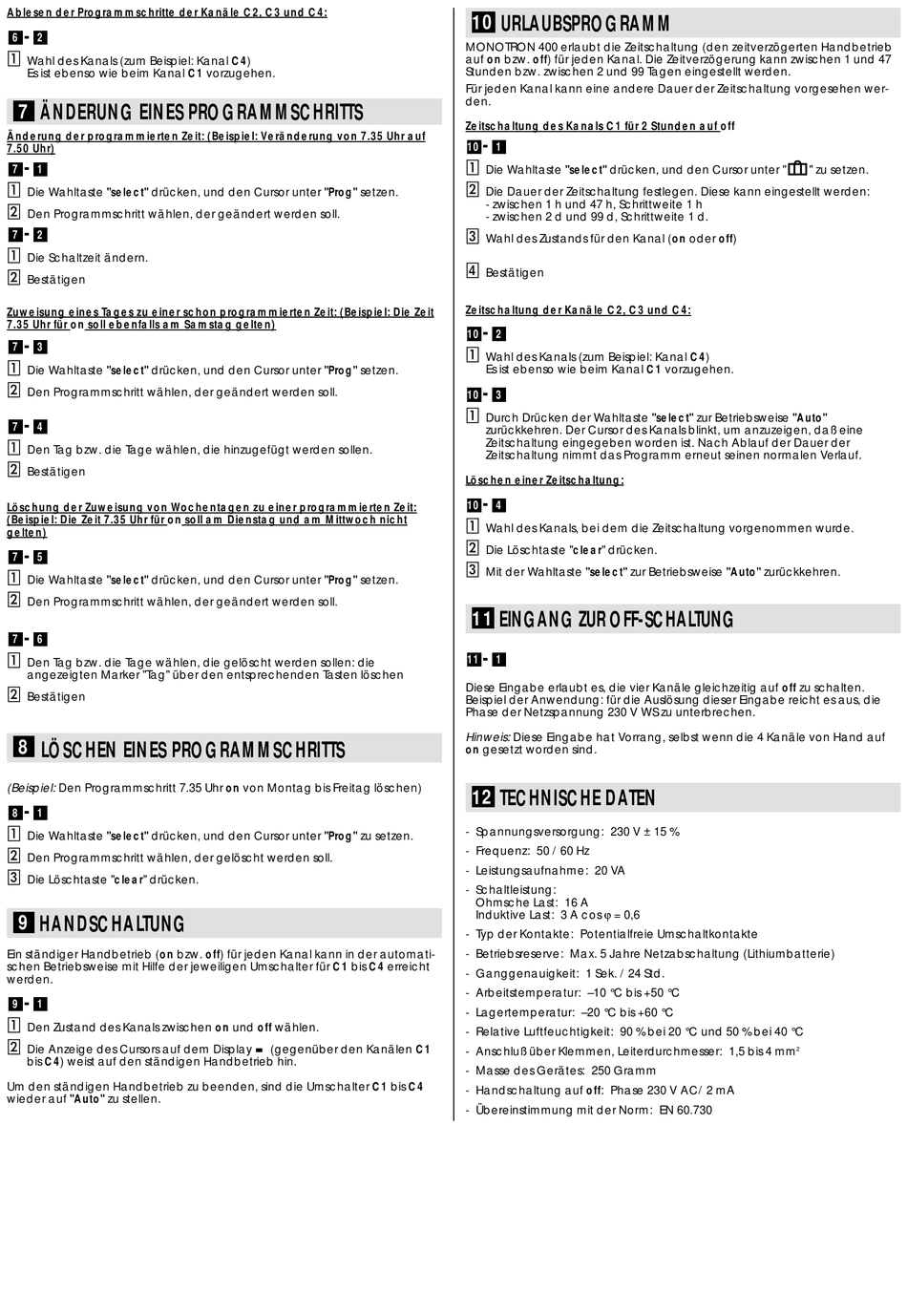

Ablesen der Programmschritte der Kanäle C2, C3 und C4:
-
6
2
Wahl des Kanals (zum Beispiel: Kanal C4)
Es ist ebenso wie beim Kanal C1 vorzugehen.
7
ÄNDERUNG EINES PROGRAMMSCHRITTS
Änderung der programmierten Zeit: (Beispiel: Veränderung von 7.35 Uhr auf
7.50 Uhr)
-
7
1
Die Wahltaste "select" drücken, und den Cursor unter "Prog" setzen.
Den Programmschritt wählen, der geändert werden soll.
-
7
2
Die Schaltzeit ändern.
Bestätigen
Zuweisung eines Tages zu einer schon programmierten Zeit: (Beispiel: Die Zeit
7.35 Uhr für on soll ebenfalls am Samstag gelten)
-
7
3
Die Wahltaste "select" drücken, und den Cursor unter "Prog" setzen.
Den Programmschritt wählen, der geändert werden soll.
-
7
4
Den Tag bzw. die Tage wählen, die hinzugefügt werden sollen.
Bestätigen
Löschung der Zuweisung von Wochentagen zu einer programmierten Zeit:
(Beispiel: Die Zeit 7.35 Uhr für on soll am Dienstag und am Mittwoch nicht
gelten)
-
7
5
Die Wahltaste "select" drücken, und den Cursor unter "Prog" setzen.
Den Programmschritt wählen, der geändert werden soll.
-
7
6
Den Tag bzw. die Tage wählen, die gelöscht werden sollen: die
angezeigten Marker "Tag" über den entsprechenden Tasten löschen
Bestätigen
8
LÖSCHEN EINES PROGRAMMSCHRITTS
(Beispiel: Den Programmschritt 7.35 Uhr on von Montag bis Freitag löschen)
-
8
1
Die Wahltaste "select" drücken, und den Cursor unter "Prog" zu setzen.
Den Programmschritt wählen, der gelöscht werden soll.
Die Löschtaste "clear" drücken.
9
HANDSCHALTUNG
Ein ständiger Handbetrieb (on bzw. off) für jeden Kanal kann in der automati-
schen Betriebsweise mit Hilfe der jeweiligen Umschalter für C1 bis C4 erreicht
werden.
-
9
1
Den Zustand des Kanals zwischen on und off wählen.
Die Anzeige des Cursors auf dem Display
bis C4) weist auf den ständigen Handbetrieb hin.
Um den ständigen Handbetrieb zu beenden, sind die Umschalter C1 bis C4
wieder auf "Auto" zu stellen.
-
(gegenüber den Kanälen C1
10
URLAUBSPROGRAMM
MONOTRON 400 erlaubt die Zeitschaltung (den zeitverzögerten Handbetrieb
auf on bzw. off) für jeden Kanal. Die Zeitverzögerung kann zwischen 1 und 47
Stunden bzw. zwischen 2 und 99 Tagen eingestellt werden.
Für jeden Kanal kann eine andere Dauer der Zeitschaltung vorgesehen wer-
den.
Zeitschaltung des Kanals C1 für 2 Stunden auf off
-
10
1
Die Wahltaste "select" drücken, und den Cursor unter "
Die Dauer der Zeitschaltung festlegen. Diese kann eingestellt werden:
- zwischen 1 h und 47 h, Schrittweite 1 h
- zwischen 2 d und 99 d, Schrittweite 1 d.
Wahl des Zustands für den Kanal (on oder off)
Bestätigen
Zeitschaltung der Kanäle C2, C3 und C4:
-
10
2
Wahl des Kanals (zum Beispiel: Kanal C4)
Es ist ebenso wie beim Kanal C1 vorzugehen.
-
10
3
Durch Drücken der Wahltaste "select" zur Betriebsweise "Auto"
zurückkehren. Der Cursor des Kanals blinkt, um anzuzeigen, daß eine
Zeitschaltung eingegeben worden ist. Nach Ablauf der Dauer der
Zeitschaltung nimmt das Programm erneut seinen normalen Verlauf.
Löschen einer Zeitschaltung:
-
10
4
Wahl des Kanals, bei dem die Zeitschaltung vorgenommen wurde.
Die Löschtaste "clear" drücken.
Mit der Wahltaste "select" zur Betriebsweise "Auto" zurückkehren.
11
EINGANG ZUR OFF-SCHALTUNG
-
11
1
Diese Eingabe erlaubt es, die vier Kanäle gleichzeitig auf off zu schalten.
Beispiel der Anwendung: für die Auslösung dieser Eingabe reicht es aus, die
Phase der Netzspannung 230 V WS zu unterbrechen.
Hinweis: Diese Eingabe hat Vorrang, selbst wenn die 4 Kanäle von Hand auf
on gesetzt worden sind.
12
TECHNISCHE DATEN
- Spannungsversorgung: 230 V ± 15 %
- Frequenz: 50 / 60 Hz
- Leistungsaufnahme: 20 VA
- Schaltleistung:
Ohmsche Last: 16 A
Induktive Last: 3 A cos ϕ = 0,6
- Typ der Kontakte: Potentialfreie Umschaltkontakte
- Betriebsreserve: Max. 5 Jahre Netzabschaltung (Lithiumbatterie)
- Ganggenauigkeit: 1 Sek. / 24 Std.
- Arbeitstemperatur: –10 °C bis +50 °C
- Lagertemperatur: –20 °C bis +60 °C
- Relative Luftfeuchtigkeit: 90 % bei 20 °C und 50 % bei 40 °C
- Anschluß über Klemmen, Leiterdurchmesser: 1,5 bis 4 mm
- Masse des Gerätes: 250 Gramm
- Handschaltung auf off: Phase 230 V AC/ 2 mA
- Übereinstimmung mit der Norm: EN 60.730
" zu setzen.
