IT – ITALIANO
Cura e manutenzione

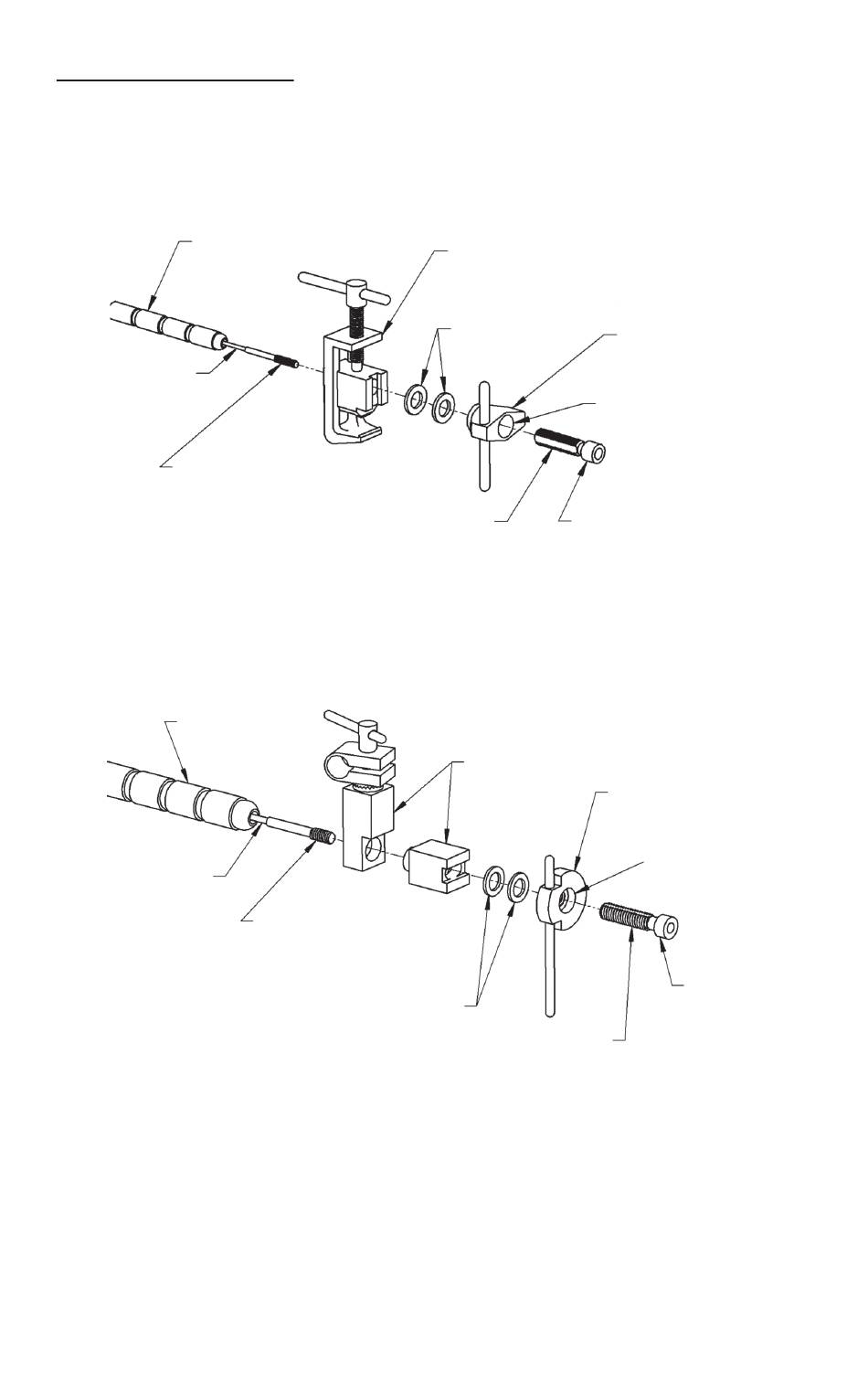

I bracci del divaricatore e il supporto sono composti da una serie di segmenti a giunto
sferico, che costituiscono il braccio flessibile, e di fori attraverso cui corre un cavo d'acciaio.
Al cavo è collegata una vite forgiata, inserita in una barra di trazione (Figure 6 e 7).
SEGMENTI A
GRUPPO
GIUNTO SFERICO
DELLA PINZA
MANOPOLA DI
GUARNIZIONI
SERRAGGIO
CAVO
POZZO
VITE FORGIATA
INSERITA NELLA
BARRA DI TRAZIONE
BARRA DI FULCRO
TRAZIONE
Figura 6: braccio del divaricatore
SEGMENTI A
GIUNTO SFERICO
GRUPPO
DELLA PINZA MANOPOLA DI
SERRAGGIO
POZZO
CAVO
VITE FORGIATA
INSERITA NELLA
BARRA DI TRAZIONE
FULCRO
GUARNIZIONI
BARRA DI
TRAZIONE
Figura 7: supporto
