Navilock NL-208P Gebrauchsanweisung Seite 30

10. Technische Daten

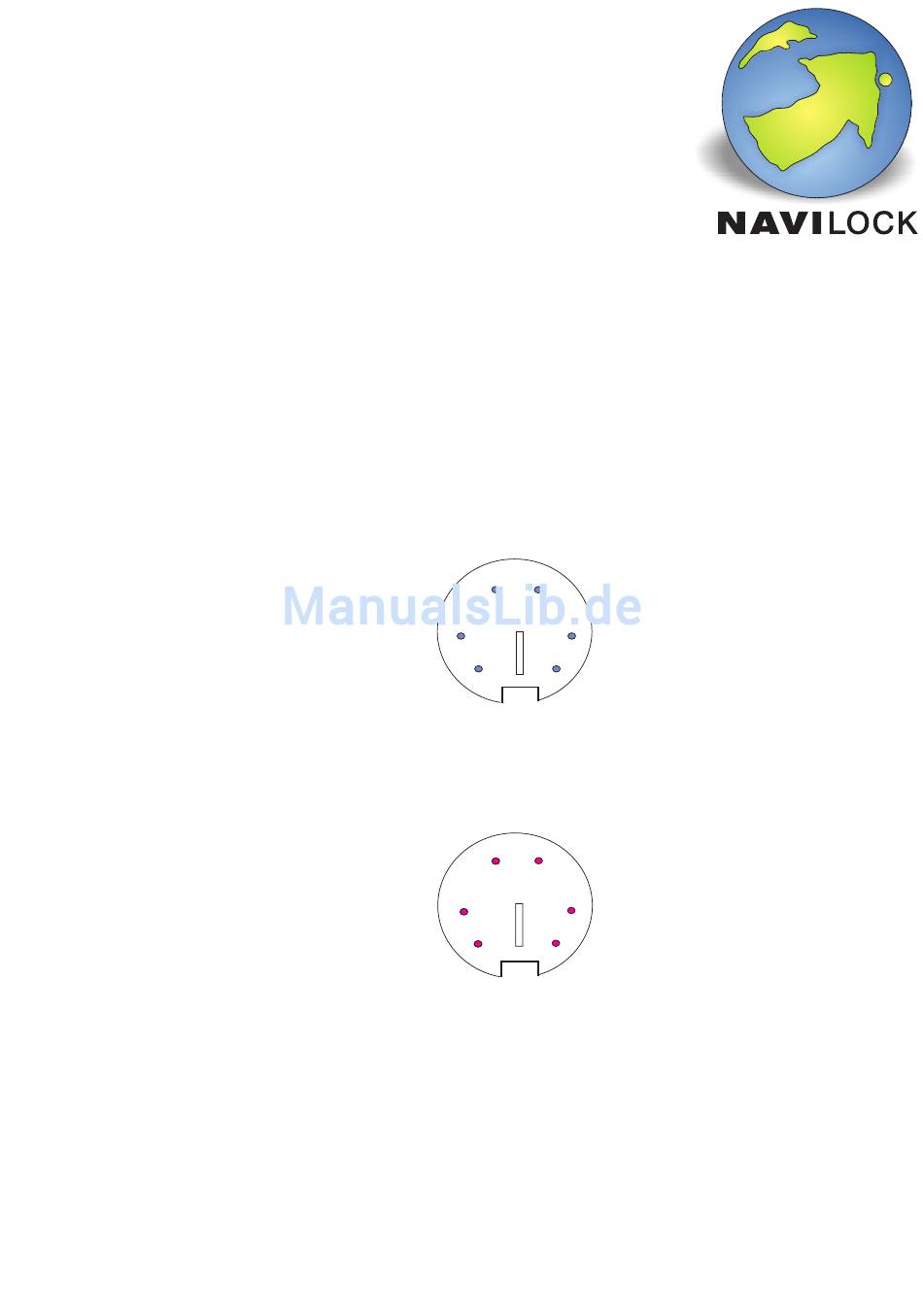

Die Pinbelegung des 6 poligen Anschlusssteckers ist
wie folgt:
GPS- PS2 Buchse
- fermale - Draufsicht
4
5
6
GPS- PS2 Stecker
- male - Draufsicht- (von Vorne)
3
2
1
1- Data TTL TX (Gelb)
2- Data RS232 RX (Weiß)
3- Plus 5 Volt ( Rot)
4- Minus/Masse (Schwarz)
5- Data TTL RX (Blau)
6- Data RS232 TX (Grün)
3
2
1
4
5
6
