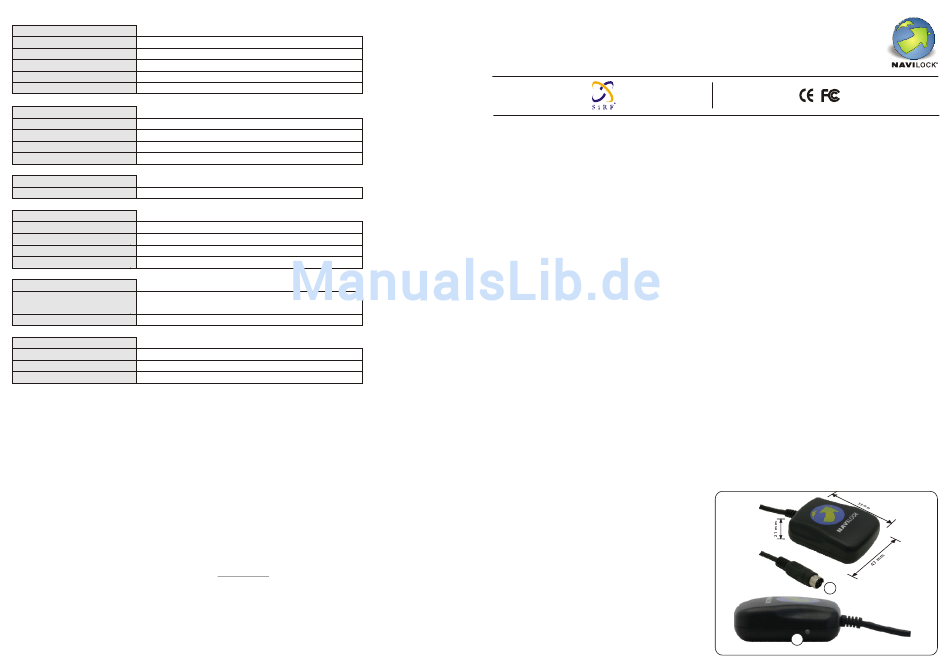

Navilock NL-203P Handbuch

7. Technische Daten
Elektrische Eigenschaften
L1, 1575.42 MHz
Frequenz
C/A Code 1.023 MHz chip rate
12 Kanäle
Kanäle
Empfindlichkeit 170dBW
90 mA (typical)
Stromverbrauch
Ziel-Genauigkeiten
Position Horizontal 15m 2D RMS (SA aus)
10m 2D RMS (SA aus) / Egnos kompatibel
WAAS aktiviert
Zeit 1 micro-sec syncronisiert mit GPS-Zeit
0.1m/sec 95% (SA aus)
Geschwindigkeit
Datum
Datum WGS-84
Erfassungsraten
8s durchschnittlich (mit ephemeris und almanac)
Hotstart
Warmstart 38s. durchschnittlich (mit almanac aber ohne ephemeris)
45s durchschnittlich (weder almanac noch ephemeris)
Kaltstart
Reacquisition 0.1s durchschnittlich (Wiederherstellungszeit nach Unterbrechung)
Protokolle
NMEA 0183 Protokoll. Unterstützt:
GPS Ausgangsdaten
GGA, GSA, GSV, RMC, VTG, GLL (VTG und GLL sind optional)
4800,N,8,1
GPS Transferrate
Dynamische Voraussetzungen
Beschleunigungsgrenzwert kleiner 4g
Höhengrenze 18000 Meter (60000 Fuß) maximal
Geschwindigkeitsgrenze 515 Meter/sec. (1000 knots) maximal
8. Sicherheitshinweis
Das Navigationssystem darf während der Fahrt nicht durch den Fahrzeugführer betätigt werden. Verwenden Sie Ihr Navigationssystem gemäß der
Straßenverkehrsordnung und gefährden Sie durch die Handhabung nicht andere Verkehrsteilnehmer. Müssen Sie eine Route berechnen, halten Sie
hierzu an der nächsten Parkmöglichkeit an und verwenden Sie erst dann Ihr Navigationsgerät.
9. Garantiezeit
Der GPS Empfänger wird innerhalb der gesetzlichen Garantiezeit von 24 Monaten kostenlos instandgesetzt, sofern keine Einwirkungen durch
Fremdeingriff, Einwirkungen durch Feuchtigkeit, Beschädigungen durch Sturz oder jegliche andere Beschädigung durch unsachgemäße Verwendung
vorliegen.
10. Support
Bei weitergehenden Supportanfragen wenden Sie sich bitte an unseren Support:
support@navilock.de / www.navilock.de oder telefonisch unter 0700 NAVILOCK (0700 628 456 25 ), 030-84716503
Sie können die Service-Line zu folgenden Zeiten erreichen:
Mo – Fr: 9:00 – 17:30 Uhr brutto 0,12/min*
Alle Anrufer außerhalb Deutschlands wählen bitte 0049 30 847 165 03.
*Es entstehen Ihnen Verbindungsentgelte gemäß der Verbindungspreisübersicht der Deutschen Telekom AG bzw. Ihres Telefonanbieters für ein
Gespräch zur Ortseinwahl 030.
Aktuelle Produkinformationen finden Sie auch auf unserer Homepage: www.navilock.de
11. Schlußbestimmung
Die in diesem Handbuch enthaltenen Angaben und Daten können ohne vorherige Ankündigung geändert werden.
vorbehalten.
12. Copyright
Ohne ausdrückliche schriftliche Erlaubnis von Navilock darf kein Teil dieser Bedienungs-anleitung für irgendwelche Zwecke vervielfältigt oder
übertragen werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln, elektronisch oder mechanisch, dies geschieht.
Stand: März 2006
Bedienungsanleitung

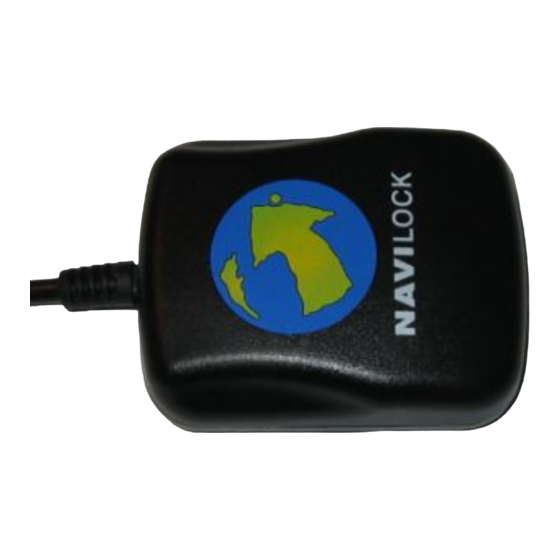

GPS Empfänger NL-203P
1. Einleitung
Der NL-203P GPS Empfänger verfügt über eine spezielle serielle Schnittstelle. Mittels eines speziellen
Adapterkabels für eine Vielzahl von PDA's ist er universell, unter anderem für die Navigation, einsetzbar. Ob
zu Wasser, auf der Straße, im Freien oder im Auto, für Beruf oder Freizeit, der NL-203P ist für alle diese
Aufgaben durch die Vielzahl der am Markt befindlichen Anwendungen bestens gerüstet.
• für Windows CE, Palm OS und Pocket PC kompatibel
• Mobiles Navigationssystem PDA
• SIRF Star II/LP Low Power chipset
• unterstützt die Protokolle GGA, GSA, RMC, NMEA
• verarbeitet die Signale von bis zu 12 Satelliten gleichzeitig
• Zielgenauigkeit bis 5m
• Positionsbestimmung via Routingsoftware
• Magnet auf der Unterseite
• spritzwassergeschützt
• Heißstart: ca. 8s / Warmstart: ca 38s / Kaltstart: ca. 48s
• Energieverbrauch: 90mA
1.1. Packungsinhalt
Überzeugen Sie sich vor Inbetriebnahme, dass alle Bestandteile des Lieferumfangs in der Verpackung
enthalten sind. Sollte etwas fehlen oder beschädigt sein, wenden Sie sich bitte umgehend an Ihren
Fachhändler.
Packungsinhalt:
1.2 Anschlüsse des NL-203P
a. 6 poliger serieller Anschlußstecker
a. (kein PS2) zur Verwendung an
a. PDA-Anschlußadapterkabel
b. Status-LED
1.2.2 Statusanzeige des NL-203P
1. Die LED ist aus - Der Empfänger ist aus
Irrtümer und Druckfehler
2. Die LED ist an - Der Empfänger ist auf
2. Die LED ist ans -
3. Die LED blinkt - Der Empfänger hat
3. Die LED blinkt -
1. GPS Empfänger NL-203P
2. Bedienungsanleitung
3. CD mit Treiber und Testprogramm
4. Kabelhalter mit Saugfuss
s
Signalsuche
mindestens eine Verbindung
a
b
Abb. 1
