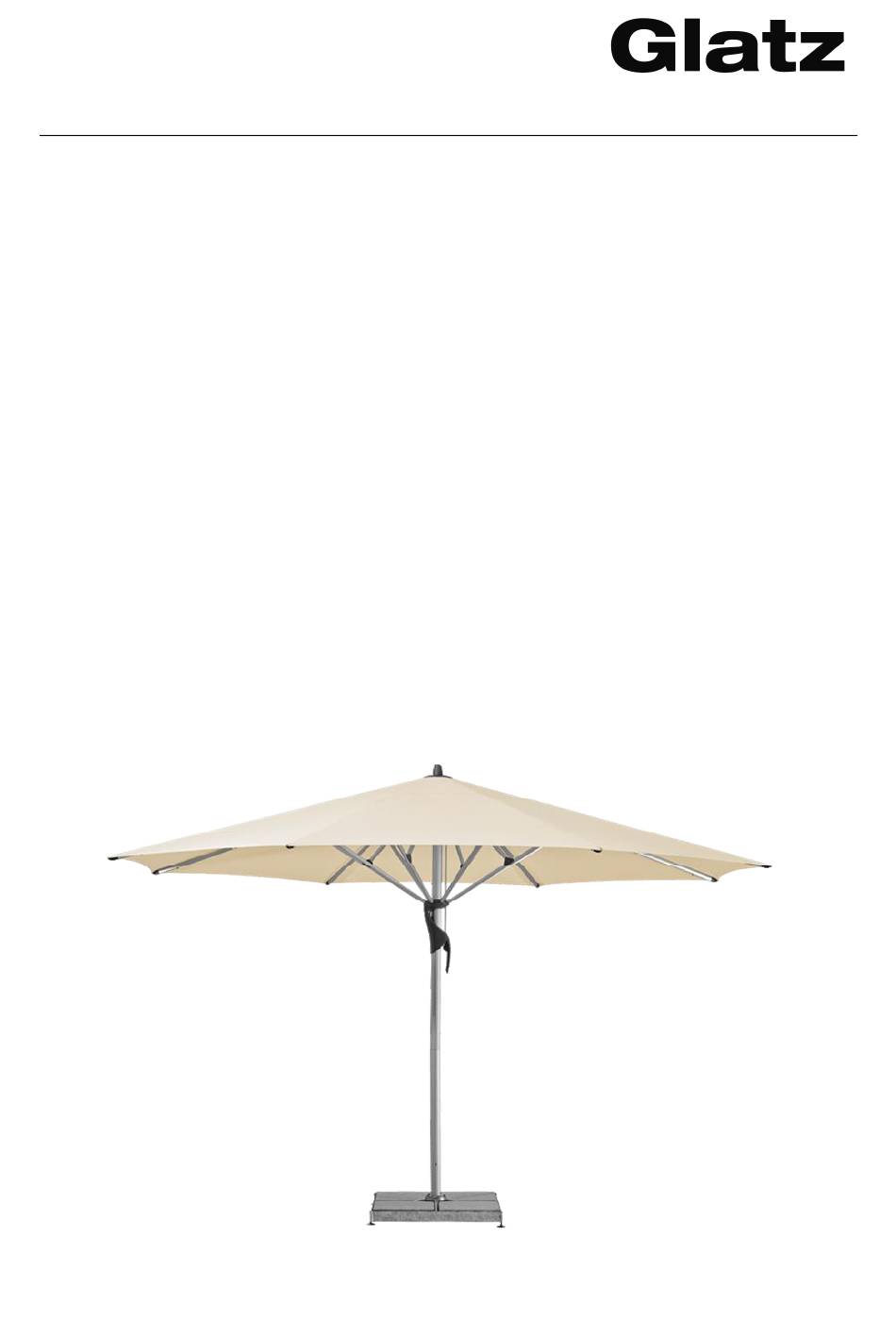

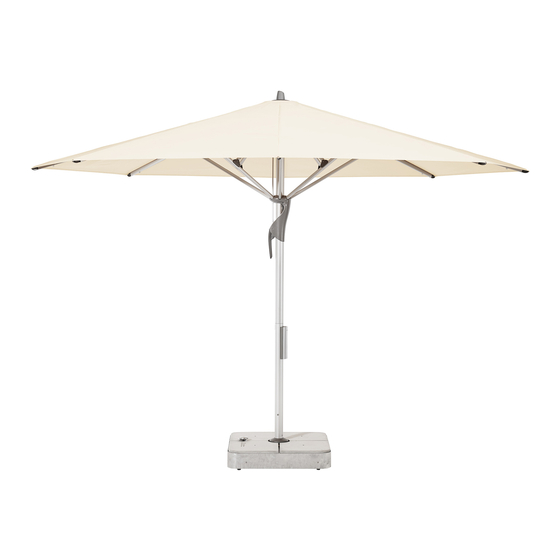

- Seite 1 Sonnenschirm Fortello LED Servicemanual Fortello LED...
-
Seite 2: Inhaltsverzeichnis
6. Schieber austauschen 7. Strebenenverlängerungen ersetzen 8. Unterstock wechseln Technische Änderungen bleiben vorbehalten. © Glatz AG 02/2017 GLATZ AG . Neuhofstrasse 12 . 8500 Frauenfeld . Switzerland . www.glatz.ch latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017... -
Seite 3: Top Auswechseln
Am stehenden oder liegenden Schirm wie folgt vorgehen: · Top abschrauben, neuen Top einschrauben 2. Überzug wechseln · Top abschrauben und Schrauben an den Strebenenden lösen. Überzug abnehmen. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:... -
Seite 4: Krone Austauschen
· Um die Krone auszutauschen sollte der Schirm auf einen Tisch gelegt werden. Kronenschrauben · Die Streben mit einem Bindegurt zusammenbinden, damit diese nicht alle seitlich auf den Tisch fallen. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:... - Seite 5 · Diesen Teil auch entfernen und die neue Krone montieren. Der untere Teil der Krone muss dann neu genietet werden. · Wenn die neue Krone befestigt wird, auf die Aussparung für den Spannstab achten. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
- Seite 6 Die Stifte müssen schön in den Kerben liegen. · Wenn die Schienen alle richtig in der unteren Kronenhälfte montiert sind, die obere Kronenhälfte darauf legen und mit den 6-Kt Schrauben festschrauben. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
-
Seite 7: Spannhebel Austauschen
Wenn eine Dachstrebe ohne Zuleitungskabel ersetzt wird, muss das schwarze Kabel herausgezogen werden. · Sollte eine Schiene ohne LED ausgetauscht werden, kann dies wie bei den anderen Schirmen der F-Linie durchgeführt werden. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:... - Seite 8 Zuerst das Kabel beim Scharnier mit einer Zange herausziehen. · Das andere Ende vom Zuleitungskabel befindet sich bei der Gabel. Das Kabel kann komplett von diesem Ende herausgezogen werden. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
- Seite 9 Oben an der Krone die Schrauben soweit lösen, sodass die Schiene mit Stift herausgezogen werden kann. · Anschliessend die neue Strebe einführen und die Kronenschrauben wieder anziehen. · Danach die Schrauben der Hilfskrone lösen. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
- Seite 10 Klemme hinausziehen und die defekte Schiene abhängen. Danach die neue Schiene an die Klemme befestigen. · Die Schiene mit dem Stift in die Hilfskrone einhängen. Den Deckel mit den Schrauben zuschrauben. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
- Seite 11 · Den weissen Kunststoffring innerhalb des Schiebers entfernen, indem die Schrauben gelöst werden. · Den Deckel des Schiebers mit dem weissen Kunststoffring oben mit dem Bindegurt festbinden. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
- Seite 12 Sonnenschirm Fortello LED · Beim Verteiler als erstes das Zuleitungskabel mit dem blauen und braunen Kabel abnehmen. · Danach das weisse und graue Kabel abhängen. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
- Seite 13 Wenn die 4 Kabel abgehängt wurden, kann die neue Strebe montiert werden. · Der Verteiler ist mit den Farben der Kabel markiert, damit diese an die richtige Stelle montiert werden können. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
-
Seite 14: Schieber Austauschen
· Alle Schienen an dieser Stelle komplett lösen (inkl. Schiene mit Zuleitungskabel). · Im Anschluss beim Schieber alle Schrauben lösen und die obere Hälfte mit dem Kunststoffring entfernen. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:... - Seite 15 Sonnenschirm Fortello LED · Den Schieber unten komplett (inkl. gelöstem Schieberdeckel) herausziehen. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
- Seite 16 Dann den neuen Schieber einfahren und auf die Aussparung für den Spannstab achten. · Wie auf dem Bild abgebildet etwas zwischen der Hilfskrone und Masten einklemmen (festkleben ist auch möglich). latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
- Seite 17 Fortello LED · Den Spannstab im Schieber unten einhängen. · Nachfolgend die Schienen mit dem Bolzen im Schieber einhängen. · Die Kabel wieder anschliessen und den Schieberdeckel zuschrauben. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
- Seite 18 Sonnenschirm Fortello LED · Zu Letzt die Schienen bei der Hilfskrone mit dem Bolzen befestigen. · Den Deckel der Hilfskrone anschrauben. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
-
Seite 19: Unterstock Wechseln
Sonnenschirm Fortello LED 7. Strebenverlängerung ersetzen · Verlängerung herausziehen und neue Verlängerung in die Strebe einschieben. 8. Unterstock wechseln · Stecker auseinandernehmen. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:... - Seite 20 · Die Position ist dann korrekt, wenn das Loch im Oberstock auf das Loch im Zapfen des Unterstocks trifft. Die beiden Mastteile miteinander verschrauben. · Beim Anschliessen darauf achten, dass die Aussparung an der richtigen Stelle befestigt wird. latz AG 2017_Servicemanual Fortello_LED_de Pfad:K:\Marketing\Drucksachen\Service Manual\Fortello LED\Word-Dateien\2017_Servicemanual Fortello_LED_de.doc Created: Mattea Pelusi/16.05.2017 Updated: Released:...
